申请日2017.08.17
公开(公告)日2018.03.09
IPC分类号C02F9/14; C02F3/00; C02F101/20; C02F101/30; C02F1/52; C02F1/48
摘要
本实用新型公开了一种超磁分离污泥水净化系统，包括反应池;加药系统用于在反应池处理该污泥水过程中向所述反应池中添加各种药剂;沉淀池通过管路连通于所述反应池;高剪机通过管路连通于所述沉淀池;生物磁粉回收系统通过管路连通于所述高剪机;污泥收集系统通过管路连通于所述生物磁粉回收系统，所述污泥收集系统用于收集所述生物磁粉回收系统中分离出的污泥;自控系统用于控制各进程中污泥水的流量。
权利要求书
1.一种超磁分离污泥水净化系统，其特征在于，包括
反应池，用于接收未经处理的初始的污泥水以及逐级处理该污泥水;
加药系统，用于在反应池处理该污泥水过程中向所述反应池中添加各种药剂，该药剂包括混凝剂、生物磁粉、絮凝剂;
沉淀池，通过管路连通于所述反应池，所述沉淀池用于沉淀所述反应池处理后的污泥水，以及用于将处理后得到的上层液排出以及通过污泥系统将部分污泥水返回至所述反应池和输送其余的污泥水;
高剪机，通过管路连通于所述沉淀池，所述高剪机用于接收和打散所述生物磁粉和污泥;
生物磁粉回收系统，通过管路连通于所述高剪机，所述生物磁粉回收系统用于接收和分离所述高剪机打散后的带有污泥的生物磁粉，并将生物磁粉返回至所述反应池;
污泥收集系统，通过管路连通于所述生物磁粉回收系统，所述污泥收集系统用于收集所述生物磁粉回收系统中分离出的污泥;
自控系统，用于控制各进程中污泥 水的流量。
2.根据权利要求1所述的超磁分离污泥水净化系统，其特征在于，所述反应池包括
一级反应池，所述一级反应池用于接收和处理初始的污泥水;
二级反应池，连通于所述一级反应池，所述二级反应池用于接收和处理经所述一级反应池处理后的污泥水;
三级反应池，连通于所述二级反应池，所述沉淀池连通于所述三级反应池。
3.根据权利要求2所述的超磁分离污泥水净化系统，其特征在于，所述加药系统包括
混凝剂加药装置，用于向所述一级反应池中添加混凝剂;
磁粉添加装置，用于向所述二级反应池中添加生物磁粉;
絮凝剂加药装置，用于向所述三级反应池中添加絮凝剂。
4.根据权利要求3所述的超磁分离污泥水净化系统，其特征在于，所述絮凝剂为丙二醇甲醚醋酸酯;所述混凝剂为液态的聚铁。
5.根据权利要求3所述的超磁分离污泥水净化系统，其特征在于，所述一级反应池、二级反应池、三级反应池中均配置有搅拌机。
6.根据权利要求4所述的超磁分离污泥水净化系统，其特征在于，所述混凝剂加药装置配置有第一加药计量泵;所述絮凝剂加药装置配置有第二加药计量泵。
7.根据权利要求6所述的超磁分离污泥水净化系统，其特征在于，所述污泥系统包括
第一污泥泵，用于将所述沉淀池中部分污泥回流至所述二级反应池;
第二污泥泵，用于将所述沉淀池中剩余污泥经所述高剪机和所述生物磁粉回收系统的作用排放至所述污泥收集系统。
8.根据权利要求7所述的超磁分离污泥水净化系统，其特征在于，所述污泥收集系统包括蓄泥池。
9.根据权利要求8所述的超磁分离污泥水净化系统，其特征在于，所述自控系统包括
电磁流量计，设于各所述管路中，用于计算各管路中的污泥或污泥水的流量;
超声波液位计，设于所述蓄泥池中;
变频器，所述第一污泥泵、第二污泥泵、第一加药计量泵、第二加药计量泵连接于所述变频器;
PLC控制器，所述电磁流量计、超声波液位计、变频器连接于所述PLC控制器。
10.根据权利要求1所述的超磁分离污泥水净化系统，其特征在于，所述沉淀池为上方下圆单泥斗结构，并附设配套的刮泥机。
说明书
一种超磁分离污泥水净化系统
技术领域
本实用新型涉及污泥水处理等领域，具体为一种超磁分离污泥水净化系统。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理系统，通常是在污水处理的反应环节中添加各类化学药剂，使污水中的金属离子、有机分子等等与化学药剂充分反应并使之絮凝沉淀。然而，现有的技术中，由于污水中的金属离子、有机分子等等含量高污水量大，因此化学药剂的用量较高，一方面成本高，另一方面化学药剂用量过大，则会残留在污水中，再次形成污染，用量少，难以达到污水处理的效果。怎样降低化学药剂的用量，是目前需要解决的问题。
实用新型内容
本实用新型的目的是：提供一种超磁分离污泥水净化系统，能有效去除水体的中的SS、TP、COD，达到水质净化的目的，通过增加生物磁粉，减少其他药剂的用量。

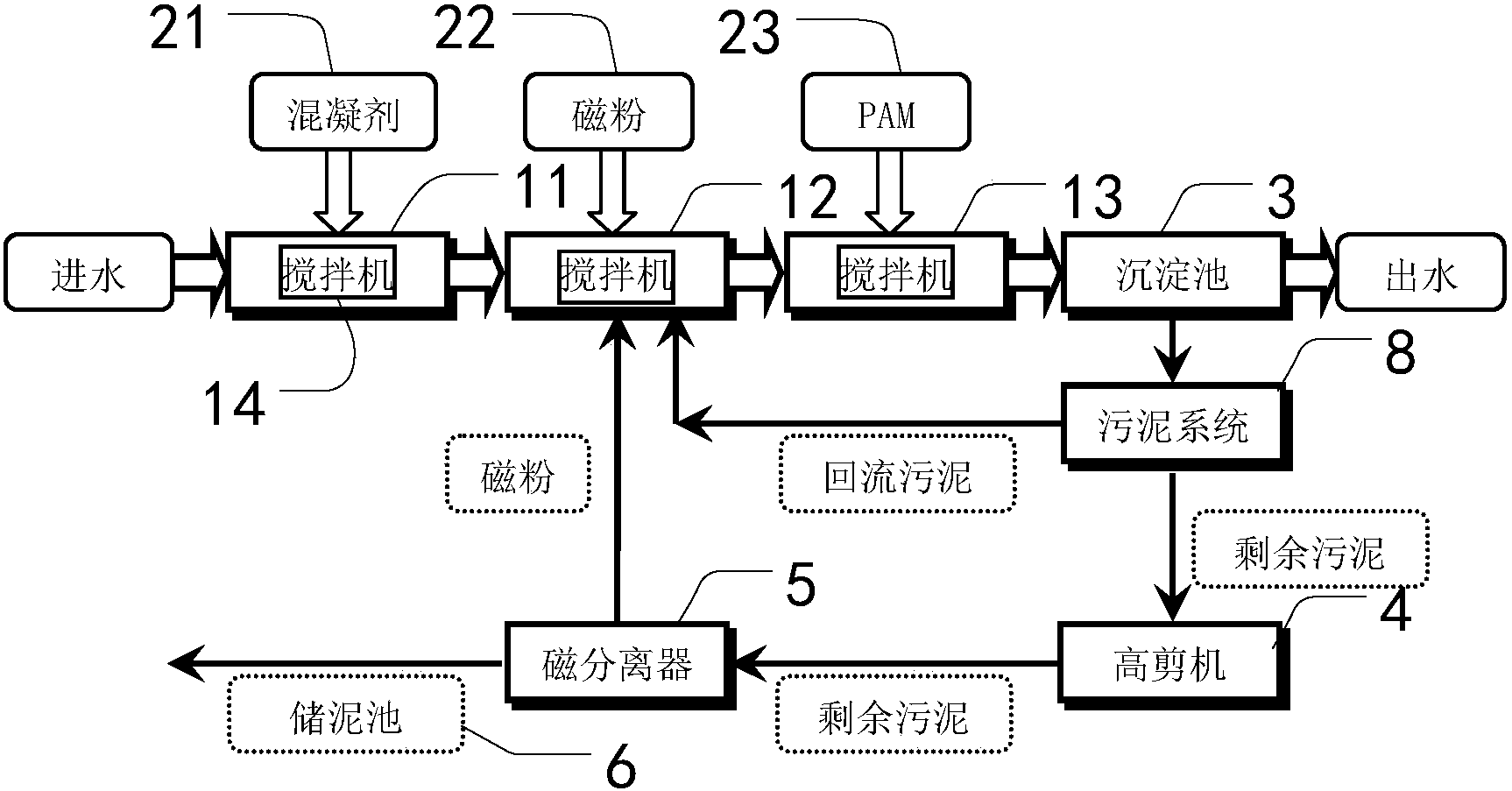

实现上述目的的技术方案是：一种超磁分离污泥水净化系统，包括反应池，用于接收未经处理的初始的污泥水以及逐级处理该污泥水;加药系统，用于在反应池处理该污泥水过程中向所述反应池中添加各种药剂，该药剂包括混凝剂、生物磁粉、絮凝剂;沉淀池，通过管路连通于所述反应池，所述沉淀池用于沉淀所述反应池处理后的污泥水，以及用于将处理后得到的上层液排出以及通过污泥系统将部分污泥水返回至所述反应池和输送其余的污泥水;高剪机，通过管路连通于所述沉淀池，所述高剪机用于接收和打散所述生物磁粉和污泥;生物磁粉回收系统，通过管路连通于所述高剪机，所述生物磁粉回收系统用于接收和分离所述高剪机打散后的带有污泥的生物磁粉，并将生物磁粉返回至所述反应池;污泥收集系统，通过管路连通于所述生物磁粉回收系统，所述污泥收集系统用于收集所述生物磁粉回收系统中分离出的污泥;自控系统，用于控制各进程中污泥水的流量。
在本实用新型一较佳实施例中，所述反应池包括一级反应池，所述一级反应池用于接收和处理初始的污泥水;二级反应池，连通于所述一级反应池，所述二级反应池用于接收和处理经所述一级反应池处理后的污泥水;三级反应池，连通于所述二级反应池，所述沉淀池连通于所述三级反应池。
在本实用新型一较佳实施例中，所述加药系统包括混凝剂加药装置，用于向所述一级反应池中添加混凝剂;磁粉添加装置，用于向所述二级反应池中添加生物磁粉;絮凝剂加药装置，用于向所述三级反应池中添加絮凝剂。
在本实用新型一较佳实施例中，所述絮凝剂为丙二醇甲醚醋酸酯;所述混凝剂为液态的聚铁。
在本实用新型一较佳实施例中，所述一级反应池、二级反应池、三级反应池中均配置有搅拌机。
在本实用新型一较佳实施例中，所述混凝剂加药装置配置有第一加药计量泵;所述絮凝剂加药装置配置有第二加药计量泵。
在本实用新型一较佳实施例中，所述污泥系统包括第一污泥泵，用于将所述沉淀池中部分污泥回流至所述二级反应池;第二污泥泵，用于将所述沉淀池中剩余污泥经所述高剪机和所述生物磁粉回收系统的作用排放至所述污泥收集系统。
在本实用新型一较佳实施例中，所述污泥收集系统包括蓄泥池。
在本实用新型一较佳实施例中，所述自控系统包括电磁流量计，设于各所述管路中，用于计算各管路中的污泥或污泥水的流量;超声波液位计，设于所述蓄泥池中;变频器，所述第一污泥泵、第二污泥泵、第一加药计量泵、第二加药计量泵连接于所述变频器;PLC控制器，所述电磁流量计、超声波液位计、变频器连接于所述PLC控制器。
在本实用新型一较佳实施例中，所述沉淀池为上方下圆单泥斗结构，并附设配套的刮泥机。
本实用新型的优点是：本实用新型的超磁分离污泥水净化系统，通过在混凝絮凝过程中增加了生物磁粉，由于生物磁粉的比重高达5.0×103kg/m3，混有生物磁粉的絮体比重增大，絮体快速沉降，速度可达40m/h以上，整个水处理从进水到出水可在10分钟内完成。强化了分离效果，达到高效除污和快速沉降的目的。同时根据不同的水质和处理要求，对废水中难降解有机物具有良好的处理效果。与传统工艺相比，具有速度快、效率高、占地面积小、投资小等诸多优点。从污水中有效地去除悬浮物、油、总磷、重金属以及不溶性的COD、BOD和其他污染物质，并可降低絮凝沉淀工艺所需用地和节约加药量的技术。
