申请日2017.08.17
公开(公告)日2018.03.16
IPC分类号F17D5/00; F16L55/00
摘要
本实用新型提出无源测温的污水管，所述污水管以非金属材料成型，所述污水管的管壁处设有测温区，测温区的内壁处固定有测温盒，所述测温盒盒底固定于污水管内壁，测温盒盒底以非金属材料成型;所述测温盒内设有无线充电器接收端、测温组件和无线通讯模块;所述无线充电器接收端与测温组件相连并对其供电;当测温时，以无线充电器的发射端在污水管外壁处向接收端供电，所述接收端接收电力并使测温组件启动以测量管内温度，测温组件把测得的管内温度数据以无线方式传输至外部;本实用新型能在污水管内部设置无需外接管线的测温装置。
权利要求书
1.无源测温的污水管，其特征在于：所述污水管以非金属材料成型，所述污水管的管壁处设有测温区，测温区的内壁处固定有测温盒，所述测温盒盒底固定于污水管内壁，测温盒盒底以非金属材料成型;所述测温盒内设有无线充电器接收端、测温组件和无线通讯模块;所述无线充电器接收端与测温组件相连并对其供电;当测温时，以无线充电器的发射端在污水管外壁处向接收端供电，所述接收端接收电力并使测温组件启动以测量管内温度，测温组件把测得的管内温度数据以无线方式传输至外部。
2.根据权利要求1所述的无源测温的污水管，其特征在于：所述无线通讯模块的通讯频率远离无线充电器的发射频段。
3.根据权利要求1所述的无源测温的污水管，其特征在于：所述测温区的管外壁处绘有电力接收敏感区标识，所述敏感区标识与无线充电器的接收端紧邻。
说明书
无源测温的污水管
技术领域
本实用新型涉及污水 处理领域，尤其是无源测温的污水管。
背景技术
污水处理作业中，需要及时对污水温度进行检测，但由于污水具有一定的污染性，因此多采用封闭管网对其传送，这就给污水水温监测带来一定困难，如何解决，是一个研究方向。
发明内容
本实用新型提出无源测温的污水管，能在污水管内部设置无需外接管线的测温装置。
本实用新型采用以下技术方案。

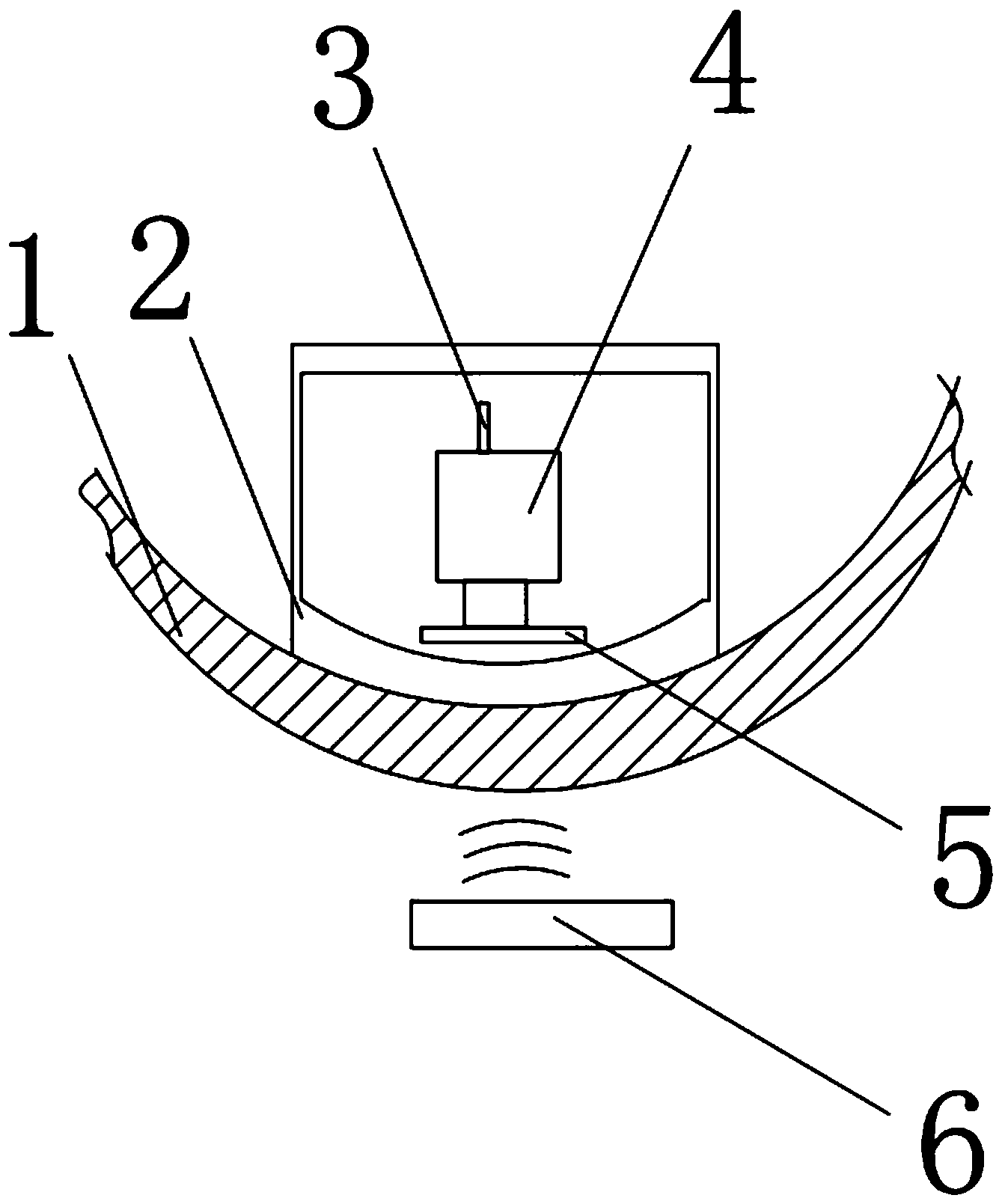

无源测温的污水管，所述污水管以非金属材料成型，所述污水管的管壁处设有测温区，测温区的内壁处固定有测温盒，所述测温盒盒底固定于污水管内壁，测温盒盒底以非金属材料成型;所述测温盒内设有无线充电器接收端、测温组件和无线通讯模块;所述无线充电器接收端与测温组件相连并对其供电;当测温时，以无线充电器的发射端在污水管外壁处向接收端供电，所述接收端接收电力并使测温组件启动以测量管内温度，测温组件把测得的管内温度数据以无线方式传输至外部。
所述无线通讯模块的通讯频率远离无线充电器的发射频段。
所述测温区的管外壁处绘有电力接收敏感区标识，所述敏感区标识与无线充电器的接收端紧邻。
本实用新型中，所述污水管以非金属材料成型，测温时，以无线充电器的发射端在污水管外壁处向接收端供电，所述接收端接收电力并使测温组件启动以测量管内温度，测温组件把测得的管内温度数据以无线方式传输至外部;该设计中，污水管材质非金属不会影响电波透传，管内测温盒的取电和信号发射均以无线方式进行，使得测温盒无需另行接线，直接固定于污水管内即可正常工作，从而可以在测温盒上加设更多防护层，如防水、防腐、防锈等，让测温盒的工作更为可靠。
本实用新型中，所述无线通讯模块的通讯频率远离无线充电器的发射频段;该设计使得无线通讯模块的通信不受无线充电的干扰，能更好地向外部接收设备上传温度数据。
本实用新型中，所述测温区的管外壁处绘有电力接收敏感区标识，所述敏感区标识与无线充电器的接收端紧邻;该设计使得操作人员能更便利地向测温盒无线供电以获取其测得的温度数据。
