申请日2017.08.17
公开(公告)日2018.03.13
IPC分类号G01N1/14
摘要
本实用新型公开了一种污水处理装置的自动水质采样机构，包括装置本体和底部支座，所述装置本体外表面中心位置一侧安装有控制按钮，所述装置本体上顶面中心位置处安装有蠕动泵，所述蠕动泵上顶部安装有真空泵，所述蠕动泵外周面一侧安装有闭水气囊，所述闭水气囊顶端处焊接固定有管道箱，所述管道箱上顶面焊接固定有固定架，所述管道箱内部底面中心位置处焊接固定有固定柱，所述固定柱外周面套接有吸水管，所述吸水管下底端焊接固定有波纹管道伸缩节，所述波纹管道伸缩节下底端安装有采样头，所述底部支座外表面一侧安装有电源接头。该污水处理装置的自动水质采样机构，结构简单，运行稳定可靠，有效防止管道堵塞。
权利要求书

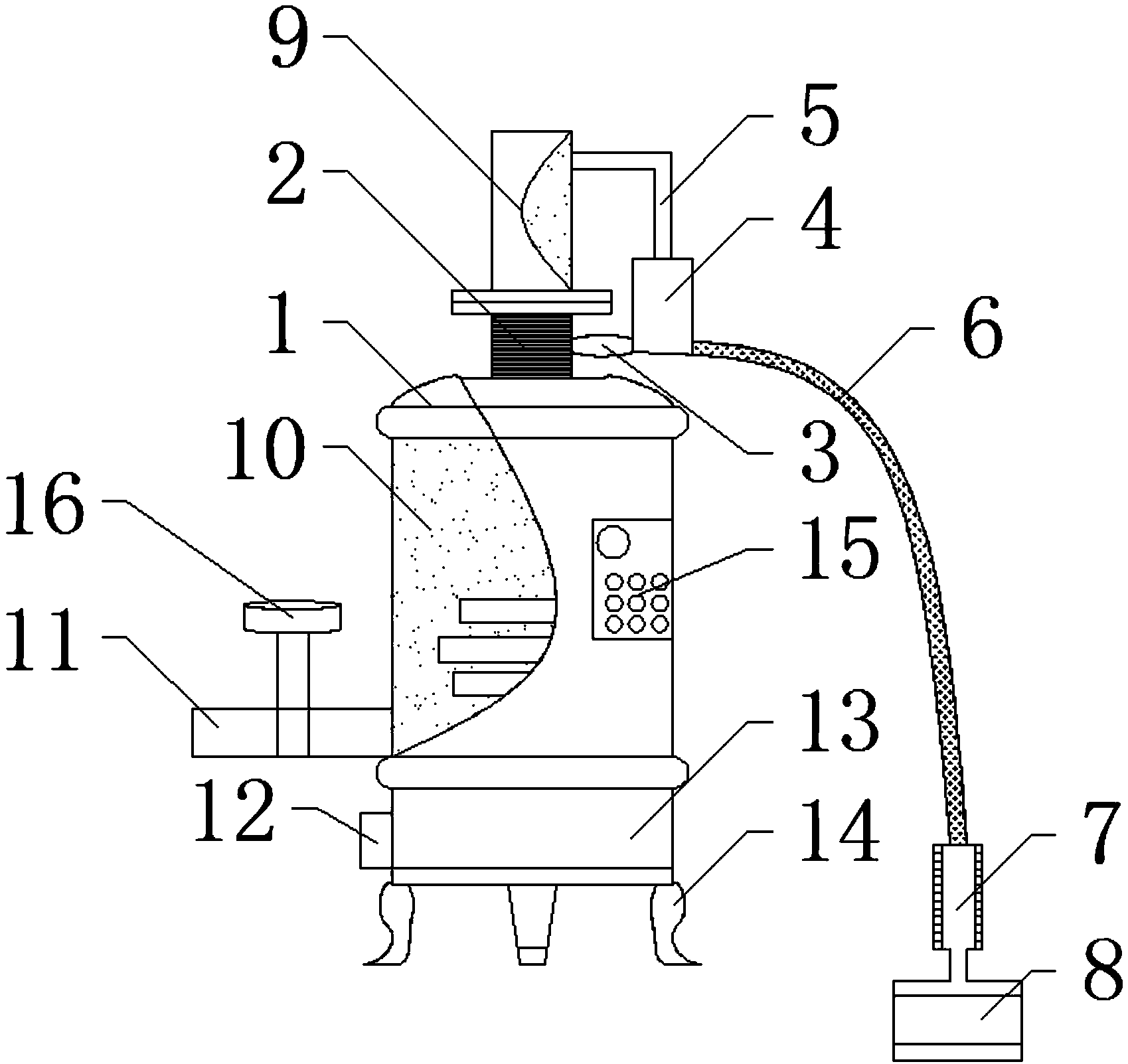

1.一种污水处理装置的自动水质采样机构，包括装置本体(1)和底部支座(13)，其特征在于：所述装置本体(1)外表面中心位置一侧安装有控制按钮(15)，所述装置本体(1)上顶面中心位置处安装有蠕动泵(2)，所述蠕动泵(2)与控制按钮(15)通过导线电性连接，所述蠕动泵(2)上顶部安装有真空泵(9)，所述真空泵(9)与蠕动泵(2)通过导线电性连接，所述蠕动泵(2)外周面一侧安装有闭水气囊(3)，所述闭水气囊(3)顶端处焊接固定有管道箱(4)，所述管道箱(4)上顶面焊接固定有固定架(5)，所述固定架(5)另一端与装置本体(1)顶端焊接固定，所述管道箱(4)内部底面中心位置处焊接固定有固定柱(21)，所述固定柱(21)外周面套接有吸水管(6)，所述吸水管(6)下底端焊接固定有波纹管道伸缩节(7)，所述波纹管道伸缩节(7)下底端安装有采样头(8)，所述底部支座(13)外表面一侧安装有电源接头(12)，所述电源接头(12)与控制按钮(15)通过导线电性连接。
2.根据权利要求1所述的一种污水处理装置的自动水质采样机构，其特征在于：所述固定柱(21)上顶部焊接固定有转动轴(20)，所述转动轴(20)上顶部安装有电动机(17)，所述电动机(17)与控制按钮(15)通过导线电性连接。
3.根据权利要求1所述的一种污水处理装置的自动水质采样机构，其特征在于：所述装置本体(1)内部一侧切割有集水槽(10)，所述集水槽(10)外端底部切割有出水口(11)，所述出水口(11)中心位置处安装有出水阀(16)。
4.根据权利要求1所述的一种污水处理装置的自动水质采样机构，其特征在于：所述底部支座(13)与装置本体(1)下底面焊接固定,所述底部支座(13)下底面焊接固定有支撑脚(14)，所述支撑脚(14)的数目为六个。
5.根据权利要求1所述的一种污水处理装置的自动水质采样机构，其特征在于：所述管道箱(4)一侧外表面底端切割有管道出口(19),所述管道出口(19)上顶面安装有电子尺(18)，所述电子尺(18)与电动机(17)通过导线电性连接。
6.根据权利要求1所述的一种污水处理装置的自动水质采样机构，其特征在于：所述采样头(8)内部中心位置处安装有过滤网(25),所述采样头(8)下底面安装有过滤板(22)，所述过滤板(22)中心位置处切割有过滤孔(23)，所述采样头(8)外表面下底端螺纹连接有拆卸螺栓(24)。
说明书
一种污水处理装置的自动水质采样机构
技术领域
本实用新型属于水质监测装置技术领域，具体涉及一种污水处理装置的自动水质采样机构。
背景技术
在水处理企业，需要定时定量采取水样，真实反映实时水样情况，一般自来水厂和水质监测采样多使用真空泵，而对于污水处理厂采集污水样品时，采用真空泵采样，极易发生管道堵塞问题，影响生产。
现有的污水处理装置的水质采样机构，使用真空泵和蠕动泵时易产生管道堵塞，且管道采样时遇到不同环境下，管道常常长度不够。
实用新型内容
本实用新型的目的在于提供一种污水处理装置的自动水质采样机构，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理装置的自动水质采样机构，包括装置本体和底部支座，所述装置本体外表面中心位置一侧安装有控制按钮，所述装置本体上顶面中心位置处安装有蠕动泵，所述蠕动泵与控制按钮通过导线电性连接，所述蠕动泵上顶部安装有真空泵，所述真空泵与蠕动泵通过导线电性连接，所述蠕动泵外周面一侧安装有闭水气囊，所述闭水气囊顶端处焊接固定有管道箱，所述管道箱上顶面焊接固定有固定架，所述固定架另一端与装置本体顶端焊接固定，所述管道箱内部底面中心位置处焊接固定有固定柱，所述固定柱外周面套接有吸水管，所述吸水管下底端焊接固定有波纹管道伸缩节，所述波纹管道伸缩节下底端安装有采样头，所述底部支座外表面一侧安装有电源接头，所述电源接头与控制按钮通过导线电性连接。
优选的，所述固定柱上顶部焊接固定有转动轴，所述转动轴上顶部安装有电动机，所述电动机与控制按钮通过导线电性连接。
优选的，所述装置本体内部一侧切割有集水槽，所述集水槽外端底部切割有出水口，所述出水口中心位置处安装有出水阀。
优选的，所述底部支座与装置本体下底面焊接固定,所述底部支座下底面焊接固定有支撑脚，所述支撑脚的数目为六个。
优选的，所述管道箱一侧外表面底端切割有管道出口,所述管道出口上顶面安装有电子尺，所述电子尺与电动机通过导线电性连接。
优选的，所述采样头内部中心位置处安装有过滤网,所述采样头下底面安装有过滤板，所述过滤板中心位置处切割有过滤孔，所述采样头外表面下底端螺纹连接有拆卸螺栓。
本实用新型的技术效果和优点：该污水处理装置的自动水质采样机构，通过蠕动泵的电性控制，实现了污水的采样，通过真空泵的电性控制，实现了对于采取的水质进行排除空气，通过固定架使管道箱焊接固定于装置本体，通过控制按钮达到控制装置运行的目的，通过电动机与转动轴的转动，实现了工作时对于吸水管的放缩，通过固定柱的固定作用达到了缠绕吸水管的目的，通过电子尺的电性控制，实现了对于放出的吸水管进行长度测量，通过采样头实现水质的采样，通过过滤板表面切割的过滤孔，实现了过滤污水中的砂石颗粒以防止堵塞管道，通过过滤网实现对于过滤板过滤后的污水再次过滤，通过拆卸螺栓与采样头的螺纹连接，实现了过滤板在采样头上的拆卸与安装，达到对于过滤板以及过滤网清洗的目的。
