申请日2017.08.17
公开(公告)日2018.03.16
IPC分类号C02F9/14; C02F11/12
摘要
本实用新型公开了一种海上油田采油废水和油基泥浆的处理系统包括由隔油分离池、破乳池和沉淀池构成的废水处理单元，由MVR反应器、冷凝处理器、气浮装置、A池、MBR反应器、第一产水池、RO过滤设备、臭氧催化氧化池和第二产水池构成的中间水层处理单元和由油泥储池、调质池、一级离心分离装置和二级离心分离装置构成的油基钻屑处理单元;该处理系统设备结构简单、设计紧凑，可设置在小处理场地中对海上油田平台的采油废水和油基泥浆进行分离处理，实现了油、泥、水的全过程回收利用。
权利要求书
1.一种海上油田采油废水和油基泥浆的处理系统，其特征在于，包括废水处理单元、中间水层处理单元和油基钻屑处理单元;其中，所述废水处理单元包括依次连接的隔油分离池(1)、破乳池(6)和沉淀池(7);所述中间水层处理单元包括依次连接的MVR反应器(8)、冷凝处理器(9)、气浮装置(10)、A池(11)、MBR反应器(12)和第一产水池(13);所述油基钻屑处理单元包括依次连接的油泥储池(2)、调质池(3)、一级离心分离装置(4)和二级离心分离装置(5);所述隔油分离池(1)与所述油泥储池(2)通过管路连接;所述沉淀池(7)和所述气浮装置(10)分别通过管路与所述油泥储池(2)连接;所述二级离心分离装置(5)与所述破乳池(6)通过管路连接;所述MVR反应器(8)与所述调质池(3)通过管路连接。
2.根据权利要求1所述的海上油田采油废水和油基泥浆的处理系统，其特征在于，所述中间水层处理单元还包括RO过滤设备(14)和第二产水池(16);所述MBR反应器(12)、所述RO过滤设备(14)和所述第二产水池(16)通过管路依次连接。
3.根据权利要求2所述的海上油田采油废水和油基泥浆的处理系统，其特征在于，所述中间水层处理单元还包括臭氧催化氧化池(15);所述RO过滤设备(14)、所述臭氧催化氧化池(15)和所述第一产水池(13)通过管路依次连接。
4.根据权利要求1所述的海上油田采油废水和油基泥浆的处理系统，其特征在于，在所述A池(11)和所述MBR反应器(12)之间还设置有回流管道。
说明书
一种海上油田采油废水和油基泥浆的处理系统
技术领域
本实用新型涉及海上钻井平台配套污水 处理和废物资源回收技术领域，特别涉及一种海上油田采油废水和油基泥浆的处理系统。
背景技术
海上石油勘探和开采过程中，会产生一定的钻井废弃物，主要为含油污水、钻井岩屑(包括油基、水基泥浆)和生活垃圾、生产垃圾等，根据《中华人民共和国海洋环境保护法》中有关规定：海洋石油钻井船、钻井平台和采油平台的含油污水和油性混合物，必须经过处理达标后排放;残油、废油必须予以回收，不得排放入海。钻井所使用的油基泥浆和其他有毒复合泥浆不得排放入海;水基泥浆和无毒复合泥浆及钻屑的排放，必须符合国家有关规定。随着海上油田开发的逐步加快，必将产生大量的海上工业固体废弃物。
这一现状客观上需要一种成套的含油废水和废物资源化利用的成套设备，体现“经济、达标、节能、生态和循环”的原则，将海上采油过程中所产生的废弃资源得到最有效的回收再利用，将海洋石油开采的废弃物变为支撑人类生产和生活的新资源，实现绿色采油和科学采油。同时该成套设备也能为生产废物的“油、泥、水、能”全过程回收利用提供一种解决方案，确保海上油田“节能减排、循环经济”工作的有效开展。
实用新型内容
本实用新型的目的是提供一种小型且高效的对海上油田含油废水和油基泥浆进行处理的海上油田采油废水和油基泥浆的处理系统。
为此，本实用新型技术方案如下：

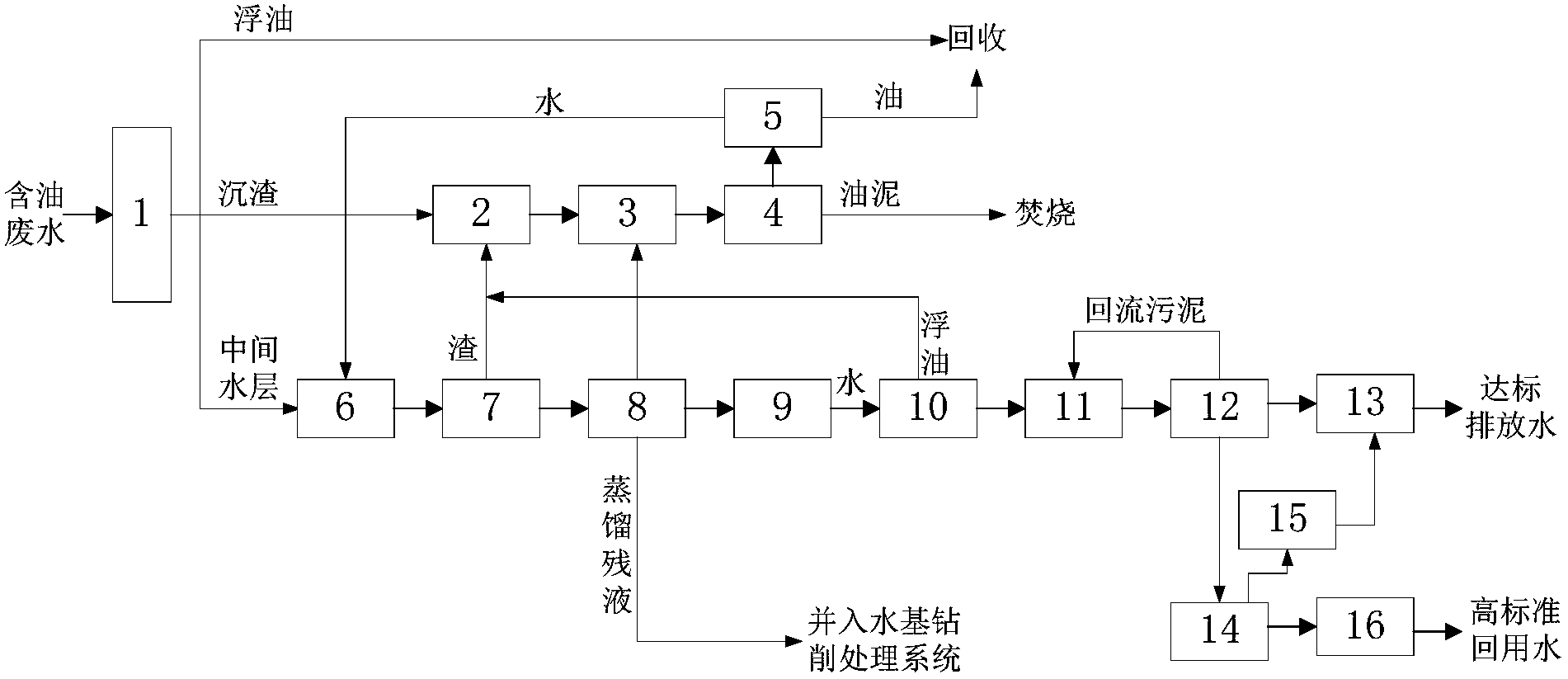

一种海上油田采油废水和油基泥浆的处理系统，包括废水处理单元、中间水层处理单元和油基钻屑处理单元;其中，所述废水处理单元包括依次连接的隔油分离池、破乳池和沉淀池;所述中间水层处理单元包括依次连接的MVR反应器、冷凝处理器、气浮装置、A池、MBR反应器和第一产水池;所述油基钻屑处理单元包括依次连接的油泥储池、调质池、一级离心分离装置和二级离心分离装置;所述隔油分离池与所述油泥储池通过管路连接;所述沉淀池和所述气浮装置分别通过管路与所述油泥储池连接;所述二级离心分离装置与所述破乳池通过管路连接;所述MVR反应器与所述调质池通过管路连接。
进一步地，所述中间水层处理单元还包括RO过滤设备和第二产水池;所述MBR反应器、所述RO过滤设备和所述第二产水池通过管路依次连接。
更进一步地，所述中间水层处理单元还包括臭氧催化氧化池;所述RO过滤设备、所述臭氧催化氧化池和所述第一产水池通过管路依次连接。
进一步地，在所述A池和所述MBR反应器之间还设置有回流管道。
该海上油田采油废水和油基泥浆的处理系统结合海上平台处理单元面积狭小特点，通过对现有多个废物废水处理设备进行重新整合，实现对海上油田平台产生的采油废水和油基泥浆进行有效处理，使其对其中的有效浮油实现回收、水体处理达到国家排放标准、固体油泥实现收集后外运焚烧处理等操作，满足海上平台的相应要求;该处理系统操作简单、成本低、处理效果好可被广泛用于海上平台含油污水和钻屑泥浆的处理设备改造工程。
