申请日2018.10.29
公开(公告)日2019.01.18
IPC分类号B65G65/23
摘要

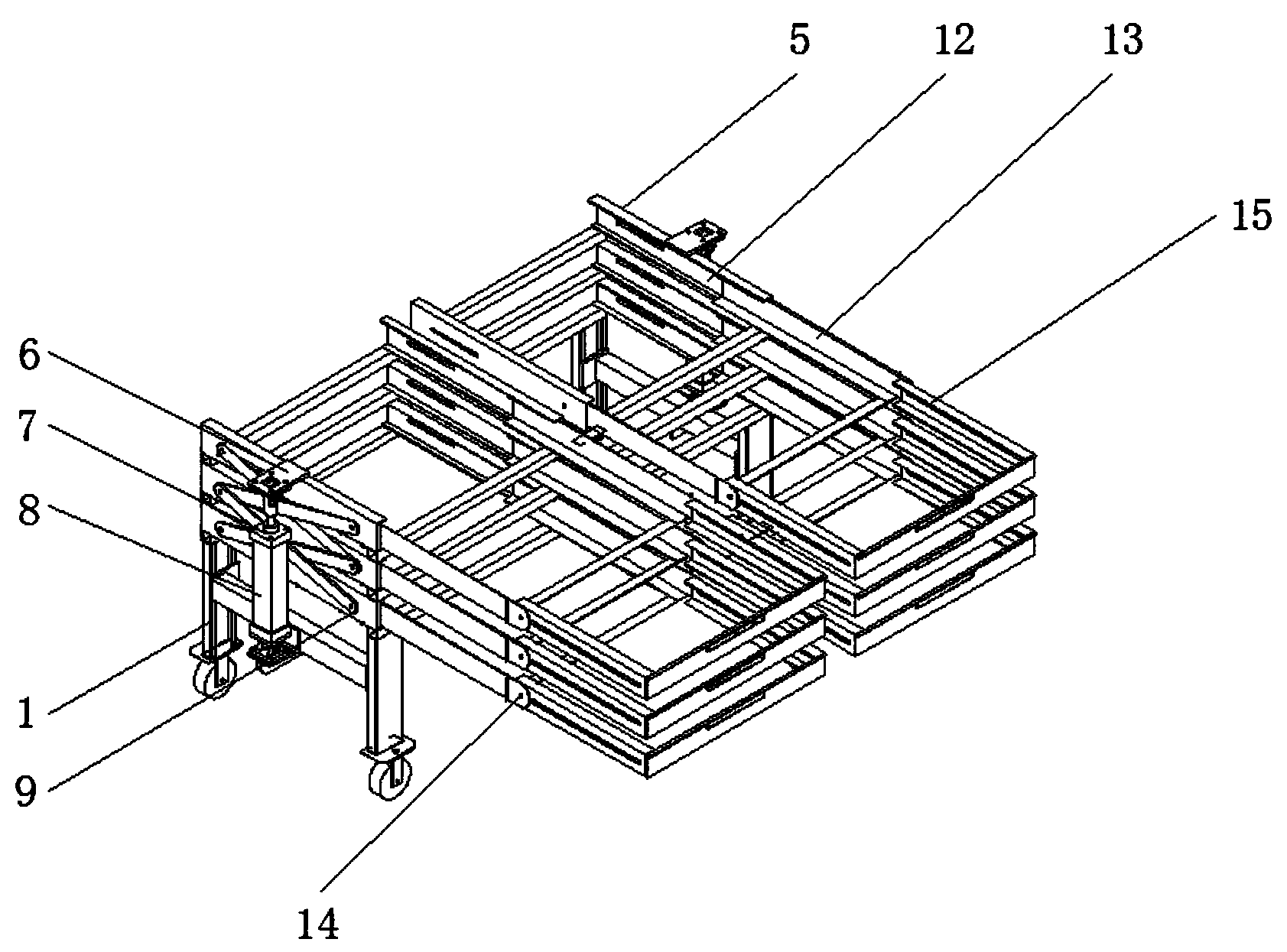

本申请公开了一种具有翻转结构的污泥卸料系统，包括主支撑架、第一转轴、滑轨和卸料托盘，所述主支撑架的表面开设有滑槽，所述第一承重条的右端安装有第二承重条，所述滑轨安装在工作框架的内壁，且滑轨的内部安装有活动框，所述活动框的末端安装有第二转轴，且第二转轴的外圈连接端安装有卸料框，所述卸料托盘安装在活动框的上方，且卸料托盘的内壁设置有安装块，所述卸料框的顶端边缘开设有安装槽。该具有翻转结构的污泥卸料系统中，在外界升降力的作用下，支撑连接杆通过滑块在滑槽中上下滑动，可将支撑连接杆自由升降至合适位置，以利于调节工作框架的高度，避免位置较低，污泥在出料的过程中出现迸溅的情况。
权利要求书
1.一种具有翻转结构的污泥卸料系统，包括主支撑架(1)、第一转轴(9)、滑轨(12)和卸料托盘(16)，其特征在于：所述主支撑架(1)的表面开设有滑槽(2)，且滑槽(2)的内部安装有滑块(3)，所述滑块(3)的内壁螺钉连接有支撑连接杆(4)，且支撑连接杆(4)的上端螺钉连接有工作框架(5)，所述工作框架(5)的顶端固定焊接有连接定位块(6)，且连接定位块(6)的末端固定焊接有液压杆(7)，所述液压杆(7)的输出端法兰连接有液压缸(8)，所述第一转轴(9)安装在工作框架(5)的外壁表面，且第一转轴(9)的外壁分别安装有第一承重条(10)和第二承重条(11)，所述第一承重条(10)的右端安装有第二承重条(11)，所述滑轨(12)安装在工作框架(5)的内壁，且滑轨(12)的内部安装有活动框(13)，所述活动框(13)的末端安装有第二转轴(14)，且第二转轴(14)的外圈连接端安装有卸料框(15)，所述卸料托盘(16)安装在活动框(13)的上方，且卸料托盘(16)的内壁设置有安装块(17)，所述卸料框(15)的顶端边缘开设有安装槽(18)。
2.根据权利要求1所述的一种具有翻转结构的污泥卸料系统，其特征在于：所述支撑连接杆(4)的内壁通过滑块(3)与主支撑架(1)滑动连接，且支撑连接杆(4)关于主支撑架(1)的中心轴对称布置有两组。
3.根据权利要求1所述的一种具有翻转结构的污泥卸料系统，其特征在于：所述工作框架(5)关于主支撑架(1)的中心轴对称布置有两组，且工作框架(5)每组的数量为三个，并且工作框架(5)之间呈平行布置。
4.根据权利要求1所述的一种具有翻转结构的污泥卸料系统，其特征在于：所述连接定位块(6)、液压杆(7)和液压缸(8)构成升降机构，且连接定位块(6)升降范围的最大值与滑槽(2)的长度相同。
5.根据权利要求1所述的一种具有翻转结构的污泥卸料系统，其特征在于：所述第一承重条(10)和第二承重条(11)呈交叉状布置，且第一承重条(10)和第二承重条(11)均平行布置有两组，并且第一转轴(9)和第一承重条(10)之间以及第一转轴(9)和第二承重条(11)之间均构成转动结构。
6.根据权利要求1所述的一种具有翻转结构的污泥卸料系统，其特征在于：所述活动框(13)和卸料框(15)以及工作框架(5)的横切面均为“凹”字型结构设置，且卸料框(15)和第二转轴(14)构成转动结构，并且卸料框(15)和活动框(13)的数量与工作框架(5)的数量相吻合。
7.根据权利要求1所述的一种具有翻转结构的污泥卸料系统，其特征在于：所述卸料框(15)和卸料托盘(16)之间为卡槽连接，且卸料框(15)的长度和宽度与卸料托盘(16)的长度和宽度均相吻合，并且卸料托盘(16)内壁的安装块(17)与卸料框(15)顶端边缘的安装槽(18)呈一一对应布置。
说明书
一种具有翻转结构的污泥卸料系统
技术领域
本申请涉及污泥加工相关技术领域，具体为一种具有翻转结构的污泥卸料系统。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体，污泥的主要特性是含水率高，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态，它是介于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离，在农业上可用作肥料使用，在此前提下，可对污泥中进行加工，其中就包括卸料系统部分，使得该污泥可以顺利运输。
但是目前使用的污泥卸料系统不可同时对多组污泥进行加工和卸料，使得该污泥的生产效率不佳，并且现有的污泥卸料系统操作繁琐，生产成本较高，实用性能不佳。
发明内容
本申请的目的在于提供一种具有翻转结构的污泥卸料系统，以解决上述背景技术中提出的目前使用的污泥卸料系统不可同时对多组污泥进行加工和卸料，使得该污泥的生产效率不佳，并且现有的污泥卸料系统操作繁琐，生产成本较高，实用性能不佳的问题。
为实现上述目的，本申请提供如下技术方案：一种具有翻转结构的污泥卸料系统，包括主支撑架、第一转轴、滑轨和卸料托盘，所述主支撑架的表面开设有滑槽，且滑槽的内部安装有滑块，所述滑块的内壁螺钉连接有支撑连接杆，且支撑连接杆的上端螺钉连接有工作框架，所述工作框架的顶端固定焊接有连接定位块，且连接定位块的末端固定焊接有液压杆，所述液压杆的输出端法兰连接有液压缸，所述第一转轴安装在工作框架的外壁表面，且第一转轴的外壁分别安装有第一承重条和第二承重条，所述第一承重条的右端安装有第二承重条，所述滑轨安装在工作框架的内壁，且滑轨的内部安装有活动框，所述活动框的末端安装有第二转轴，且第二转轴的外圈连接端安装有卸料框，所述卸料托盘安装在活动框的上方，且卸料托盘的内壁设置有安装块，所述卸料框的顶端边缘开设有安装槽。
优选的，所述支撑连接杆的内壁通过滑块与主支撑架滑动连接，且支撑连接杆关于主支撑架的中心轴对称布置有两组。
优选的，所述工作框架关于主支撑架的中心轴对称布置有两组，且工作框架每组的数量为三个，并且工作框架之间呈平行布置。
优选的，所述连接定位块、液压杆和液压缸构成升降机构，且连接定位块升降范围的最大值与滑槽的长度相同。
优选的，所述第一承重条和第二承重条呈交叉状布置，且第一承重条和第二承重条均平行布置有两组，并且第一转轴和第一承重条之间以及第一转轴和第二承重条之间均构成转动结构。
优选的，所述活动框和卸料框以及工作框架的横切面均为“凹”字型结构设置，且卸料框和第二转轴构成转动结构，并且卸料框和活动框的数量与工作框架的数量相吻合。
优选的，所述卸料框和卸料托盘之间为卡槽连接，且卸料框的长度和宽度与卸料托盘的长度和宽度均相吻合，并且卸料托盘内壁的安装块与卸料框顶端边缘的安装槽呈一一对应布置。
与现有技术相比，本申请的有益效果是：
1、该具有翻转结构的污泥卸料系统中，支撑连接杆的内壁通过滑块与主支撑架滑动连接的方式，在外界升降力的作用下，支撑连接杆通过滑块在滑槽中上下滑动，可将支撑连接杆自由升降至合适位置，以利于调节工作框架的高度，避免位置较低，污泥在出料的过程中出现迸溅的情况，并且在液压缸的驱动作用下，可带动连接定位块和液压杆上下升降，能够为调节工作框架的高度提供机械动力，避免传统手动模式，以利于降低劳动者的劳动强度;
2、工作框架和活动框以及卸料框均多组的设置，便于使用者同时对多组的淤泥进行生产以及后续的卸料，以利于增加污泥的生产和卸料速率，并且第一承重条和第二承重条呈交叉状的设置，因第一转轴自身具备一定角度的旋转功效，在液压缸的驱动作用下，可根据多组的工作框架调节第一承重条和第二承重条的倾斜角度，对工作框架具有承重定位的功效;
