申请日1996.07.20
公开(公告)日1997.04.30
IPC分类号C02F1/00
摘要
本发明提供了一种利用燃烧锅炉处理轻工业污水的方法，其步骤是先将造纸厂、酒精厂、淀粉厂、食品厂等工厂生产过程的污水通到固液分离设备，除去或回收部分固形物后再送到锅炉作除尘、冲灰、冲渣用水，然后进入渣水分离器，将灰渣和清水分离，清水入清水池后用泵输送到锅炉循环使用，沉渣可作为固体有机肥料和烧砖、烧水泥的生料。本发明具有方法简单、投资省、占地少、效果好的优点，达到了工厂全部污水无排放的目的。
権利要求書
1、一种利用燃烧锅炉处理轻工业污水的方法，其特征在于先将工厂生产过程 产生的污水通入固液分离设备，分离并回收部分固形物后再送到锅炉作除尘、冲灰、 冲渣用水，再进入渣水分离设备，灰渣从分离设备底部流出，清水溢流到清水池， 然后用泵输送回锅炉循环使用，灰渣滤干后作为固体有机肥或烧砖，烧水泥的生料。
2、根据权利要求1所述的处理轻工业污水的方法，其特征在于固液分离设备 为阻隔旋流分离器或间歇式分离器、喷射管分离器、旋流板分离器，其中阻隔旋流 分离器由上部的圆筒部分和下部的锥体构成，圆筒部分有污水进口管(1)、清水 溢流口(3)以及焊在圆筒内壁的阻隔板(4)，下部锥体有固形物出口管(6)， 间歇式分离器也由筒体和锥体构成，筒体部分设有进液管(7)、清水溢流口(10) 和间歇排水容器，容器内装有控制阀(9)、闸板(11)和溢流管(12)，锥体装 有慢速螺旋桨和带动它的电动机(15)以及固形物出口管(14)。
3、根据权利要求1所述的处理轻工业污水的方法，其特征在于渣水分离设备 为阻隔旋流分器，其结构由上部分的圆筒体和底部锥体构成，圆筒体有污水进口管 (1)、清水溢流口(3)及焊在圆筒内的阻隔板(4)，细颗粒固形物出口管(5)， 锥体装有粗渣出口管(6)。
说明书
利用燃烧锅炉处理轻工业污水的方法
本发明涉及一种轻工业污水的处理方法，特别是造纸厂、酒精厂、糖厂、淀粉 厂、味精厂、食品厂等工厂排出的污水的处理方法。
现有造纸厂、酒精厂、糖厂、淀粉厂、味精厂、食品厂等工厂生产过程中会产 生大量的工业污水，这些污水任其自由排放会严重污染环境，特别是排到江湖时， 会极大地影响到人们的生产和生活。为了减轻环境污染，目前对这些轻工业污水的 处理有以下几种方法：1、加化学试剂处理;2、浓缩蒸发;3、生物法或氧化塘处 理;4、加入辅助原料生产副产品。这几种方法分别存在着投资大、占地多、运行 费用高和处理不彻底等缺点，使企业难以承受，所以许多地方为了根本解决环境污 染问题，只好将污水治理不好的工厂关闭，造成了很大的经济损失和增加了失业人 员。
本发明的目的是提供一种方法简单、投资省、占地少、效果好的工业污水处理 方法。

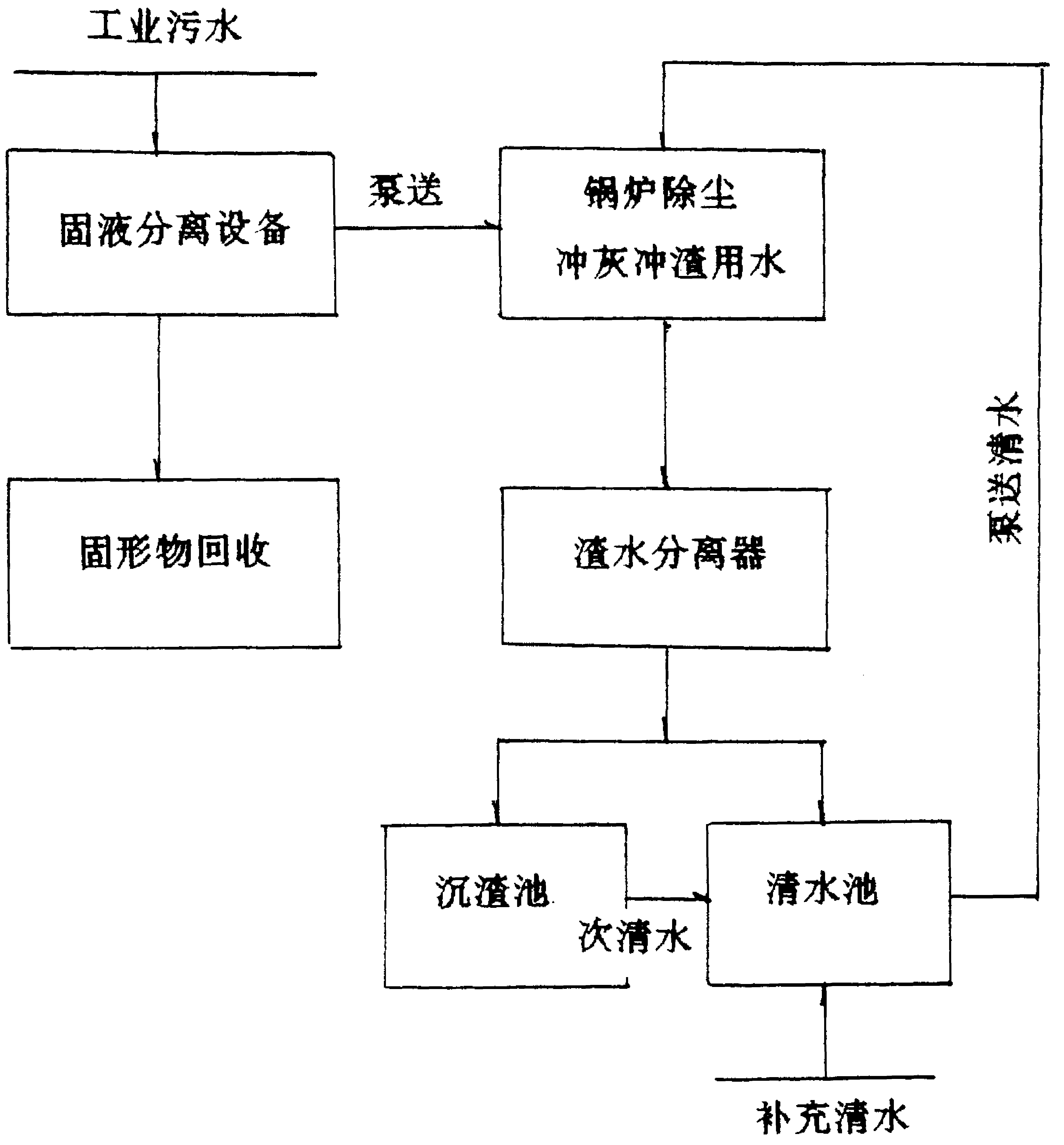

本发明解决的技术方案是将工业污水作为燃烧锅炉的非蒸汽用水来实现的。燃 烧锅炉主要是烧煤或草木的炉子，最好是沸腾炉。具体方法是先将工业污水送到固 液分离设备中，将污水中的固形物去除，对于颗粒小、难沉降的物料如造纸黑液、 白水等，可先加入絮凝剂，然后才进入固液分离设备，从固液分离设备上方出来的 污水用泵输送到燃烧锅炉作为除尘、冲灰、冲渣用水，出来后再将这些水用泵输送 到渣水分离设备，将含有杂质的煤灰，煤渣分离出来作为有机肥料或烧砖、烧水泥 的原料，而清水直接进入清水池，重新打入锅炉冲灰、冲渣和除尘使用。
本发明污水处理的原理是：煤渣和炉灰颗粒中含有很大比表面积的微孔，当污 水与之接触时，由于物理吸附和化学吸附作用，微孔能大量吸附溶液中的悬浮物、 胶体和各种有机物质和无机物质，如造纸黑液中的纤维、淀粉废水中的微粒、酒精 废液的菌丝蛋白、某些污水的硝酸盐、亚硝酸盐、硫化物、硫酸盐、胺、苯等物质， 特别是刚刚燃烧完的炉渣、炉灰及烟道中的灰尘，具有很强的吸附力，使各种工业 污水与之接触后很快脱色、分层，并能长期循环使用，不再排放到环境中。在污水 量较大的工厂，当污水通入各种锅炉烟道气的湿式除尘器时，热烟道气和热炉灰还 能蒸发部分水份，使排放量大大减少。而吸附了大量有机物质的煤灰即可增加肥效 和提高热值，进一步综合利用。
本发明采用的固液分离设备两种，一种是阻隔旋流分离器，其结构上部分为圆 筒体，底部为锥体，上部分的圆筒体内壁上焊有若干圈一块块钢板作为阻隔物，使 速度较快的溶液沿切线方向进入筒壁后与阻隔物碰撞，固形物凝聚成团在分离器底 部沉降并通过固形物出口管排出，而清液在上层溢流到清水池中。另一种固液分离 器采用间歇式分离器，其结构上部为圆筒体，筒体内装有间歇排水容器和清水溢流 口，底部为锥体，并装有慢速螺旋桨和固形物出口管，其工作原理是污水进入间歇 排水容器，容器上装有泄水阀，水装满后即通过喷射管向下泄放，泄放时颗粒受到 激烈碰撞凝聚成团并沉降到底部，从锥体的出口管流出回收，溢流的清水流到清水 池后重新输送到锅炉作为除尘、冲渣和冲灰用。慢速搅拌器是为了防止固形物腐变 而设计的。
固液分离设备还可以使用筒体内装喷射管、旋流板或其它结构形式。
渣水分离设备是将锅炉烟道除尘器出口和冲渣冲灰水进行分离出灰渣和水的设 备，内部结构与上述所说的阻隔旋流分离器相同。
