申请日2017.08.11
公开(公告)日2017.11.03
IPC分类号C02F1/52; C02F1/36; B01F7/16; C02F103/28
摘要
本发明公开了一种粘胶纤维污水的颗粒絮体净化分离机械设备，包括絮凝分离罐、扰流筒、混合罐和超声波振子，所述混合罐顶端中部安装有电动机，电动机的转轴通过联轴器连接旋转轴，所述混合罐内的旋转轴上焊接有搅拌杆;所述混合罐顶部连接污水输入管和絮凝剂添加管;所述混合罐底部连接扰流筒，所述扰流筒内的旋转轴上焊接有螺旋叶片;有利于污水中的杂质与絮凝剂聚合形成胶体，在超声波振荡下彼此结合形成颗粒絮体，并且进一步碰撞吸附、凝聚形成絮凝体，絮凝体通过吸附体积增大而下沉落入絮凝体沉降管内，有效通过絮凝剂去除污水中的悬浮物、部分细菌和溶解性物质，净化效果好，有利于絮凝体与污水的分离。
权利要求书

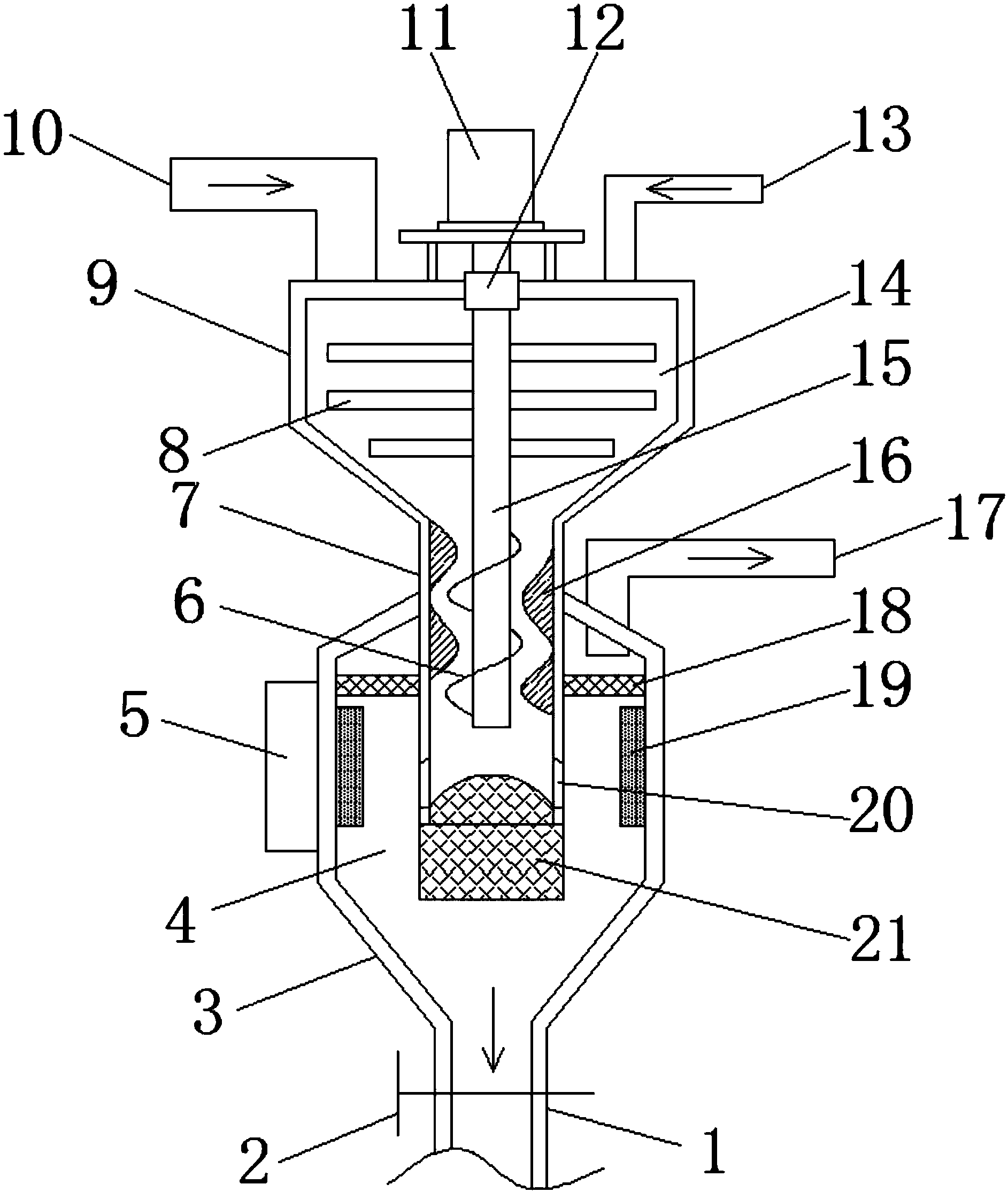

1.一种粘胶纤维污水的颗粒絮体净化分离机械设备，包括絮凝分离罐(3)、扰流筒(7)、混合罐(9)和超声波振子(19)，其特征在于，所述混合罐(9)顶端中部安装有电动机(11)，电动机(11)的转轴通过联轴器连接旋转轴(15)，所述混合罐(9)内的旋转轴(15)上焊接有搅拌杆(8);所述混合罐(9)顶部连接污水输入管(10)和絮凝剂添加管(13);所述混合罐(9)底部连接扰流筒(7)，所述扰流筒(7)内的旋转轴(15)上焊接有螺旋叶片(6)，所述扰流筒(7)底端连接有封堵塞(21)，封堵塞(21)上侧的扰流筒(7)侧壁上开设有导流孔(20);所述扰流筒(7)外部焊接有絮凝分离罐(3)，所述絮凝分离罐(3)内壁上安装有超声波振子(19);所述导流孔(20)上方的絮凝分离罐(3)内安装有絮凝物拦截网(18)，絮凝物拦截网(18)上方的絮凝分离罐(3)上连接污水输出管(17)。
2.根据权利要求1所述的一种粘胶纤维污水的颗粒絮体净化分离机械设备，其特征在于，所述旋转轴(15)穿过混合罐(9)顶端竖直安装在混合罐(9)内的混合腔室(14)内，所述旋转轴(15)与混合罐(9)之间安装有密封轴套(12)。
3.根据权利要求1所述的一种粘胶纤维污水的颗粒絮体净化分离机械设备，其特征在于，所述扰流筒(7)内壁上焊接有扰流凸起(16)。
4.根据权利要求1所述的一种粘胶纤维污水的颗粒絮体净化分离机械设备，其特征在于，所述絮凝分离罐(3)内部设为颗粒絮体成型腔(4)，所述导流孔(20)与颗粒絮体成型腔(4)连通。
5.根据权利要求1所述的一种粘胶纤维污水 的颗粒絮体净化分离机械设备，其特征在于，所述超声波振子(19)电连接超声波发生器(5)。
6.根据权利要求1所述的一种粘胶纤维污水的颗粒絮体净化分离机械设备，其特征在于，所述絮凝分离罐(3)底部连接絮凝体沉降管(1)，絮凝体沉降管(1)上安装有排放阀(2)。
说明书
一种粘胶纤维污水的颗粒絮体净化分离机械设备
技术领域
本发明涉及环保设备技术领域，具体是一种粘胶纤维污水的颗粒絮体净化分离机械设备。
背景技术
粘胶短纤维是指从木材和植物藁杆等纤维素原料中提取的纤维素，或以棉短绒为原料，经加工成纺丝原液，再经湿法纺丝制成的人造纤维。它属于再生纤维素纤维，是以天然纤维素为原料，经碱化、老化、磺化等诸多工序制成可溶性纤维素磺酸酯，再溶于稀碱液制成粘胶，经湿法纺丝而制成。在当前石油资源紧张的形势下，粘胶短纤维产量日趋增加，已成为主要的化纤品种之一。
母前，目前国内外粘胶纤维生产废水预处理系统大都采用酸碱中和法处理，此种处理方法无法去除粘胶纤维污水中的悬浮物、部分细菌和溶解性物质，随着对污水排放标准的不断提高，酸碱中和法处理的预处理方法以无法满足使用需求;膜分离的处理方法虽然处理效果好，但是处理成本高，粘胶纤维污水处理出水中含有未经处理完全的纤维素、半纤维素、游离菌胶团及胶体颗粒等物质，由于带有同种电荷，因此上述颗粒间存在静电斥力、表面水化学作用、胶体布朗运动等，使其在水中具有分散稳定性，难以通过膜分离方式去除。因此，需要一种能够有效去除粘胶纤维污水中的悬浮物、部分细菌和溶解性物质的设备满足使用需求。
发明内容
本发明的目的在于提供一种粘胶纤维污水的颗粒絮体净化分离机械设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种粘胶纤维污水的颗粒絮体净化分离机械设备，包括絮凝分离罐、扰流筒、混合罐和超声波振子，所述混合罐顶端中部安装有电动机，电动机的转轴通过联轴器连接旋转轴，所述混合罐内的旋转轴上焊接有搅拌杆;所述混合罐顶部连接污水输入管和絮凝剂添加管;所述混合罐底部连接扰流筒，所述扰流筒内的旋转轴上焊接有螺旋叶片，所述扰流筒底端连接有封堵塞，封堵塞上侧的扰流筒侧壁上开设有导流孔;所述扰流筒外部焊接有絮凝分离罐，所述絮凝分离罐内壁上安装有超声波振子;所述导流孔上方的絮凝分离罐内安装有絮凝物拦截网，絮凝物拦截网上方的絮凝分离罐上连接污水输出管。
作为本发明进一步的方案：所述旋转轴穿过混合罐顶端竖直安装在混合罐内的混合腔室内，所述旋转轴与混合罐之间安装有密封轴套。
作为本发明进一步的方案：所述扰流筒内壁上焊接有扰流凸起。
作为本发明进一步的方案：所述絮凝分离罐内部设为颗粒絮体成型腔，所述导流孔与颗粒絮体成型腔连通。
作为本发明进一步的方案：所述超声波振子电连接超声波发生器。
作为本发明进一步的方案：所述絮凝分离罐底部连接絮凝体沉降管，絮凝体沉降管上安装有排放阀。
与现有技术相比，本发明的有益效果是：
1、所述一种粘胶纤维污水的颗粒絮体净化分离机械设备，搅拌杆对混合腔室内粘胶纤维污水及絮凝剂进行搅拌混合，絮凝剂在粘胶纤维污水中通过电离和水解的化学作用于粘胶纤维污水中的杂质聚合形成胶体。
2、在扰流筒内的螺旋叶片和扰流凸起作用下形成扰流进一步混合，有利于污水中的杂质与絮凝剂聚合形成胶体。
3、颗粒絮体成型腔内的聚合形成胶体在超声波振荡下彼此结合形成颗粒絮体，并且进一步碰撞吸附、凝聚形成絮凝体，絮凝体通过吸附体积增大而下沉落入絮凝体沉降管内，开启排放阀将其排除;絮凝体沉降后的污水穿过絮凝物拦截网从污水输出管输出;有效通过絮凝剂去除污水中的悬浮物、部分细菌和溶解性物质，净化效果好，有利于絮凝体与污水的分离。
