申请日2017.08.11
公开(公告)日2018.01.19
IPC分类号E03F1/00; E03F3/00; E03F5/00; E03F5/10
摘要
本发明公开了一种用于垃圾填埋场的渗滤液收集系统，包括集液坑及抽排泵，集液坑的底部及侧壁均设有砂石层，集液坑内填充用于固定砂石层的支撑笼网，抽排泵设于支撑笼网内。本发明进一步公开了一种所述的用于垃圾填埋场的渗滤液收集系统的施工方法，包括步骤一：在距离垃圾填埋区域50米范围以内挖集液坑，集液坑长度为垃圾填埋区域长度的1/2～1/3、宽度为1.5米～3.5米、且高度为1.5米～3.5米;步骤二：在集液坑底部铺设砂石层，然后在集液坑内布置支撑笼网和抽排泵，支撑笼网与集液坑侧壁之间预留间隙;步骤三：在支撑笼网与集液坑侧壁之间预留的间隙内填充砂石。本发明具有渗滤液收集效率高，可降低泵堵塞频率等优点。
权利要求书

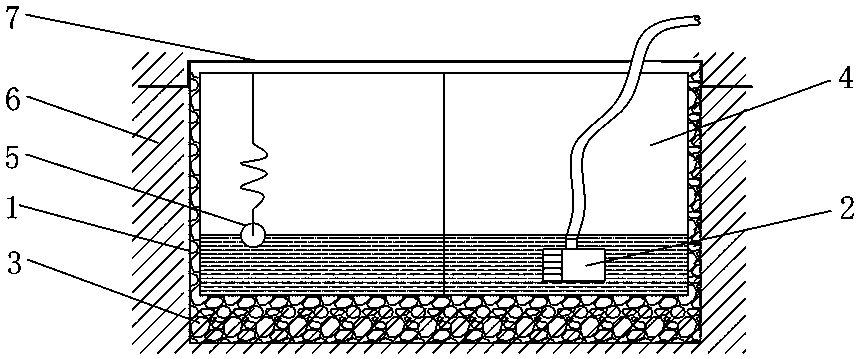

1.一种用于垃圾填埋场的渗滤液收集系统，包括集液坑(1)及抽排泵(2)，其特征在于：所述集液坑(1)的底部及侧壁均设有砂石层(3)，所述集液坑(1)内填充用于固定所述砂石层(3)的支撑笼网(4)，所述抽排泵(2)设于所述支撑笼网(4)内。
2.根据权利要求1所述的用于垃圾填埋场的渗滤液收集系统，其特征在于：所述支撑笼网(4)包括骨架(41)、包覆于骨架(41)表面的土工布过滤层(42)、以及包覆于土工布过滤层(42)表面的过滤网(43)。
3.根据权利要求1或2所述的用于垃圾填埋场的渗滤液收集系统，其特征在于：所述抽排泵(2)为潜水泵。
4.根据权利要求1或2所述的用于垃圾填埋场的渗滤液收集系统，其特征在于：所述集液坑(1)内还设有液位检测计(5)。
5.根据权利要求4所述的用于垃圾填埋场的渗滤液 收集系统，其特征在于：所述液位检测计(5)为浮球式液位检测计。
6.根据权利要求1或2所述的用于垃圾填埋场的渗滤液收集系统，其特征在于：所述集液坑(1)顶部高于垃圾堆体(6)上表面。
7.根据权利要求6所述的用于垃圾填埋场的渗滤液收集系统，其特征在于：所述集液坑(1)顶部覆盖有防渗膜(7)。
8.一种权利要求1至7中任一项所述的用于垃圾填埋场的渗滤液收集系统的施工方法，其特征在于：包括以下步骤，
步骤一：在距离垃圾填埋区域50米范围以内挖集液坑(1)，集液坑(1)长度为垃圾填埋区域长度的1/2～1/3、宽度为1.5米~3.5米、且高度为1.5米~3.5米;
步骤二：在集液坑(1)底部铺设砂石层(3)，然后在集液坑(1)内布置支撑笼网(4)和抽排泵(2)，支撑笼网(4)与集液坑(1)侧壁之间预留间隙;
步骤三：在支撑笼网(4)与集液坑(1)侧壁之间预留的间隙内填充砂石。
9.根据权利要求8所述的用于垃圾填埋场的渗滤液收集系统的施工方法，其特征在于：步骤二中在集液坑(1)内布置支撑笼网(4)和抽排泵(2)时，还需在支撑笼网(4)内布置液位检测计(5)。
10.根据权利要求9所述的用于垃圾填埋场的渗滤液收集系统的施工方法，其特征在于：还包括步骤四：在集液坑(1)顶部覆盖防渗膜(7)。
说明书
一种用于垃圾填埋场的渗滤液收集系统及其施工方法
技术领域
本发明涉及垃圾填埋场渗滤液收集技术，尤其涉及一种用于垃圾填埋场的渗滤液收集系统及其施工方法。
背景技术
目前国内较早一批集中填埋的生活垃圾填埋场产生的渗滤液逐渐进入老龄化阶段，主要表现为原水CODcr(化学需氧量)偏低、氨氮含量高、可生化性较差、碳氮比<2等，严重影响生化系统的稳定运行和填埋处理效果。各垃圾填埋场开始在垃圾填埋作业现场采取回灌的方式收集高浓度渗滤液以改善进水水质。
在渗滤液回灌过程中，由于各填埋场填埋方式不合理和导渗系统不畅通等原因，开展在填埋场垃圾表面挖坑用泵抽取渗滤液的方式收集渗滤液。在渗滤液回灌的过程中，随着回灌水量的增加，渗滤液收集坑中的渗滤液量随之增加，因泵开启不及时，或松散的垃圾上浮等原因，大量渗滤液流入垃圾堆体表面，不但降低了渗滤液收集效率，同时增加了垃圾堆体的湿度，提高垃圾松散度，加剧了垃圾上浮，从而堵塞泵。
发明内容
本发明要解决的技术问题是克服现有技术的不足，提供一种结构简单可靠，渗滤液收集效率高，可降低泵堵塞频率的用于垃圾填埋场的渗滤液收集系统。
本发明进一步提供一种上述的用于垃圾填埋场的渗滤液收集系统的施工方法。
为解决上述技术问题，本发明采用以下技术方案：
一种用于垃圾填埋场的渗滤液收集系统，包括集液坑及抽排泵，所述集液坑的底部及侧壁均设有砂石层，所述集液坑内填充用于固定所述砂石层的支撑笼网，所述抽排泵设于所述支撑笼网内。
所述支撑笼网包括骨架、包覆于骨架表面的土工布过滤层、以及包覆于土工布过滤层表面的过滤网。
作为上述技术方案的进一步改进：所述抽排泵为潜水泵。
作为上述技术方案的进一步改进：所述集液坑内还设有液位检测计。
作为上述技术方案的进一步改进：所述液位检测计为浮球式液位检测计。
作为上述技术方案的进一步改进：所述集液坑顶部高于垃圾堆体上表面。
作为上述技术方案的进一步改进：所述集液坑顶部覆盖有防渗膜。
一种上述的用于垃圾填埋场的渗滤液收集系统的施工方法，包括以下步骤，
步骤一：在距离垃圾填埋区域50米范围以内挖集液坑，集液坑长度为垃圾填埋区域长度的1/2～1/3、宽度为1.5米～3.5米、且高度为1.5米～3.5米;
步骤二：在集液坑底部铺设砂石层，然后在集液坑内布置支撑笼网和抽排泵，支撑笼网与集液坑侧壁之间预留间隙;
步骤三：在支撑笼网与集液坑侧壁之间预留的间隙内填充砂石。
作为上述技术方案的进一步改进：步骤二中在集液坑内布置支撑笼网和抽排泵时，还需在支撑笼网内布置液位检测计。
作为上述技术方案的进一步改进：还包括步骤四：在集液坑顶部覆盖防渗膜。
与现有技术相比，本发明的优点在于：本发明公开的用于垃圾填埋场的渗滤液收集系统，在集液坑的底部及侧壁均设置有砂石层，集液坑内填充支撑笼网用来固定砂石层，进而达到固定集液坑内的收集空间的目的，砂石层和支撑笼网(主要是砂石层)一方面可以在集液坑内液位上涨时防止垃圾上浮，避免大量渗滤液流入垃圾堆体表面，保证渗滤液的收集效率;另一方面砂石层和支撑笼网还具有过滤作用，在回灌过程中，老龄化渗滤液冲洗垃圾堆体表面，冲洗下来垃圾表面高浓度渗滤液，同时带入大量垃圾和大颗粒胶体物质，在经过砂石层时，垃圾及大颗粒胶体物质被过滤筛选除掉，从而使流入集液坑内的渗滤液无垃圾和大颗粒胶体物质，便于抽排泵的抽取，并大大降低抽排泵的堵塞频率。
本发明公开的上述的用于垃圾填埋场的渗滤液收集系统的施工方法，步骤简单、操作方便，能够保证渗滤液收集系统具有较高的收集效率，并降低泵堵塞频率。
