申请日1996.07.18
公开(公告)日1998.01.28
IPC分类号G01F1/66
摘要
一种污水流量自动监测仪,其是在微机控制下进行超声波发射和接收,通过测量发射波和回波的时间差得到液位高度。微机通过传输器与单片机相连,单片机的输出信号经振荡整形接至发射头,由发射头发出超声波信号,接收头将接收到的超声波信号输出,经放大整形后送入单片机,存贮器分别与单片机和微机相接。本实用新型可进行多点、多种监测及显示,传输距离长,测量范围大、误差小,且具有故障自检、掉电记录等功能。
権利要求書
1、一种污水流量自动监测仪，包括单片机(4)和存贮器(3)，其特征在于： 微机(1)和所述单片机(4)通过传输器(2)相连，所述单片机(4)的输出经振荡整 形(7)接发射头(8)，接收头(6)的输出经放大整形(5)接入单片机(4)，所述存 贮器(3)分别与所述传输器(2)和单片机(4)相接;所述传输器(2)由相连接的微 机端传输(11)和监测端传输(10)构成;所述单片机(4)由单片机IC4构成，晶振 C1接于单片机IC4的时钟口;所述存贮器(3)包括串/并芯片IC1、IC2，其数据 输出端分别接读写存贮器IC3的地址端，所述读写存贮器IC3的数据输出接于单 片机IC4的P1口;所述振荡整形(7)包括振荡发生器IC7，电位器P2接于其频率 调节端，三极管N3的基极接于振荡发生器IC7的输出端;所述放大整形(5)包括 两级放大电路，其输出端接三极管N2的基极。
2、如权利要求1所述的污水流量自动监测仪，其特征在于：所述监测端传 输(10)包括振荡器IC10，其经电容C3接三极管N4的基极，三极管N4的基极接有 由相并联的电感I1、电容C4构成的谐振回路，三极管N5的集电极分别接三极管 N4的集电极和三极管N6的基极。
3、如权利要求1或2所述的污水流量自动监测仪，其特征在于：所述微机 端传输(11)的组成结构与监测端传输(10)的组成结构相同。
4、如权利要求3所述的污水流量自动监测仪，其特征在于：所述微机端传 输(11)的输出端设有抗干扰装置，其包括光电耦合器O1，光电耦合器O1的输入 端接有三极管N7。
5、如权利要求1所述的污水流量自动监测仪，其特征在于：所述放大整形 (5)中的两级放大电路包括运放IC5、IC6，运放IC5的输出接于运放IC6的输入 端;运放IC5的输入端接有滤波电容C2和电位器P1。
说明书
污水流量自动监测仪
本实用新型涉及一种污水流量自动监测装置。
现有的污水监测装置，如：重庆水文仪器环保仪器分厂生产的WML型微电脑 明渠流量计等，大多不同程度地存在着下述缺点或不足：采用单片机控制单探 头，集中管理不便;传输距离短，最大不超过50米，环保人员须工作于现场， 环境较差，且不便于微机控制;数据只有单存贮方式，掉电时参数即流失，使 用不便;测量范围小、误差大、精度低、分辨力低;故障时不易检测出;只能 显示当前流量。
本实用新型的目的在于避免上述现有技术中的不足之处，而提供一种污水 流量自动监测仪，其可进行多点监测和多种监测、显示，传输距离长，测量范 围大、误差小，具有故障自检和掉电记录功能。
本实用新型的目的可通过以下措施来达到：

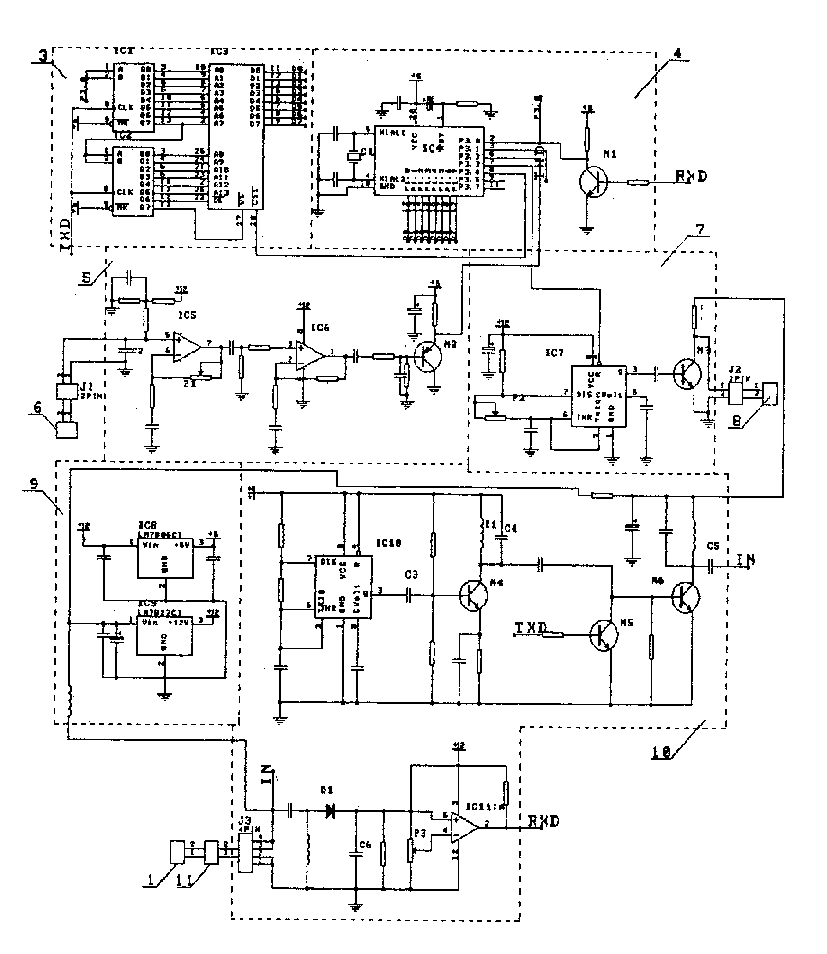

一种污水流量自动监测仪，包括单片机4和存贮器3，其特殊之处在于，微 机1和所述单片机4通过传输器2相连，所述单片机4的输出经振荡整形7接发射 头8，接收头6的输出经放大整形5接入单片机4，所述存贮器3分别与所述传输 器2和单片机4相接;所述传输器2由相连接的微机端传输11和监测端传输10构 成;所述单片机4由单片机IC4构成，晶振C1接于单片机IC4的时钟口;所述存 贮器3包括串/并芯片IC1、IC2，其数据输出端分别接读写存贮器IC3的地址端， 所述读写存贮器IC3的数据输出接于单片机IC4的P1口;所述振荡整形7包括振 荡发生器IC7，电位器P2接于其频率调节端，三极管N3的基极接于振荡发生器 IC7的输出端;所述放大整形5包括两级放大电路，其输出端接三极管N2的基极。
本实用新型的监测端传输10可包括振荡器IC10，其经电容C3接三极管N4的 基极，三极管N4的基极接有由相并联的电感I1、电容C4构成的谐振回路，三极 管N5的集电极分别接三极管N4的集电极和三极管N6的基极。
本实用新型微机端传输11的组成结构可与监测端传输10的组成结构相同。
本实用新型微机端传输11的输出端可设置抗干扰装置，其包括光电耦合器 O1，光电耦合器O1的输入端接有三极管N7。
本实用新型放大整形5中的两级放大电路可包括运放IC5、IC6，运放IC5的 输出接于运放IC6的输入端;运放IC5的输入端接有滤波电容C2和电位器P1。
