申请日2018.08.01
公开(公告)日2018.11.02
IPC分类号C02F9/14; A01G9/02; A01G27/00; A01G33/00; A01G31/02
摘要
本发明公开了净化器技术领域的一种具有种植功能的污水净化器，包括壳体，所述壳体顶端设置有污水进口，所述污水进口通过管道与壳体内部连通，所述污水进口下侧的壳体内腔上设置有第一过滤层，所述第一过滤层下侧设置有微生物过滤层，所述污水进口和第一过滤层之间设置有生物处理装置，所述生物处理装置的内部设置有海藻，所述微生物过滤层下侧设置有消毒腔，所述消毒腔底端设置有设备腔，所述设备腔内设置有氯气发生器，所述氯气发生器通过输气管与消毒腔连通。本发明设计合理，不仅能够净化生活污水，还能够种植绿色作物，且本装置的种植板为多层结构，占地面积小，种植面积大。
权利要求书
1.一种具有种植功能的污水净化器，包括壳体(1)，其特征在于：所述壳体(1)顶端设置有污水进口(2)，所述污水进口(2)通过管道与壳体(1)内部连通，所述污水进口(2)下侧的壳体(1)内腔上设置有第一过滤层(3)，所述第一过滤层(3)下侧设置有微生物过滤层(4)，所述污水进口(2)和第一过滤层(3)之间设置有生物处理装置(5)，所述生物处理装置(5)的内部设置有海藻，所述微生物过滤层(4)下侧设置有消毒腔(6)，所述消毒腔(6)底端设置有设备腔(7)，所述设备腔(7)内设置有氯气发生器(8)，所述氯气发生器(8)通过输气管(9)与消毒腔(6)连通，所述输气管(9)上设置有气孔(10)，所述壳体(1)底部设置有中水出口(11)，所述中水出口(11)连接有出水管(12)，所述出水管(12)上设置有安装套(13)，所述安装套(13)两侧连接有种植板(14)，所述出水管(12)顶端的两侧连接有洒水管(15)，所述洒水管(15)底端均匀设置有喷头(16)。
2.根据权利要求1所述的一种具有种植功能的污水净化器，其特征在于：所述微生物过滤层(4)的内部填充有生物活性炭(17)。
3.根据权利要求1所述的一种具有种植功能的污水净化器，其特征在于：所述种植板(14)上设置有滤水孔(18)。
4.根据权利要求1所述的一种具有种植功能的污水净化器，其特征在于：所述种植板(14)设置有四组。
5.根据权利要求1所述的一种具有种植功能的污水净化器，其特征在于：所述出水管(12)上设置有抽水泵。
说明书
一种具有种植功能的污水净化器
技术领域
本发明公开了一种具有种植功能的污水净化器，具体为净化器技术领域。
背景技术
污水是日常生活中很多领域都会产生的废弃物。根据国家的排放标准，很多的污水都是不能直接排放的，因此需要对污水进行处理，污水处理即为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。目前，常见的污水处理方式是过滤，但是常规的过滤方式，不能完全的净化污水，且污水处理过程中不能通过其中能源的转化形成能源再利用的智能环保型结构，造成能源的白白浪费，另外，有时还存在污水处理不完全，污水处理不达标就排放的情况，易导致环境污染，而且不能通过其中能源的转化形成能源再利用的智能环保型结构。为此，我们提出了一种具有种植功能的污水净化器投入使用，以解决上述问题。
发明内容
本发明的目的在于提供一种具有种植功能的污水净化器，以解决上述背景技术中提出的问题。

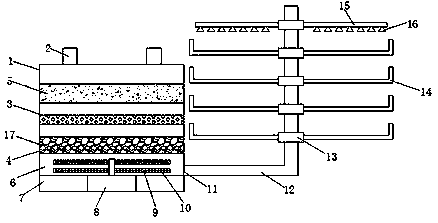

为实现上述目的，本发明提供如下技术方案：一种具有种植功能的污水净化器，包括壳体，所述壳体顶端设置有污水进口，所述污水进口通过管道与壳体内部连通，所述污水进口下侧的壳体内腔上设置有第一过滤层，所述第一过滤层下侧设置有微生物过滤层，所述污水进口和第一过滤层之间设置有生物处理装置，所述生物处理装置的内部设置有海藻，所述微生物过滤层下侧设置有消毒腔，所述消毒腔底端设置有设备腔，所述设备腔内设置有氯气发生器，所述氯气发生器通过输气管与消毒腔连通，所述输气管上设置有气孔，所述壳体底部设置有中水出口，所述中水出口连接有出水管，所述出水管上设置有安装套，所述安装套两侧连接有种植板，所述出水管顶端的两侧连接有洒水管，所述洒水管底端均匀设置有喷头。
优选的，所述微生物过滤层的内部填充有生物活性炭。
优选的，所述种植板上设置有滤水孔。
优选的，所述种植板设置有四组。
优选的，所述出水管上设置有抽水泵。
与现有技术相比，本发明的有益效果是：通过在生物处理装置内设置海藻，可以利用海藻处理污水，海藻在污水中生长，人们可以定期收获，并用来给城市发电供能，通过微生物过滤层内部的微生物填料，能够分解污水中的污染物，并可以针对污水处理需求调整微生物过滤层中微生物填料的数量和微生物菌群的种类，然后污水进入消毒腔，通过氯气发生器将氯气通过输气管上的气孔排入消毒腔内，进一步除去污水中的细菌，然后污水通过喷头喷洒到种植板上，种植板上设置有滤水孔，上层的种植板受到喷头喷洒的水可落入下层的种植板，本装置不仅能够净化生活污水，还能够种植绿色作物，且本装置的种植板为多层结构，占地面积小，种植面积大。
