申请日2017.12.28
公开(公告)日2018.09.11
IPC分类号B01D36/02; C02F9/02
摘要
本实用新型提出了一种水处理过滤膜片结构，包括膜支撑板、过滤板和压紧环，膜支撑板设有两透水孔、中心孔和若干定位缺口，透水孔为通孔，对称设置在中心孔的两侧，中心孔设置在膜支撑板的中心，定位缺口呈半圆形，均匀设在膜支撑板的外周，过滤板设有粗过滤层和过滤膜，粗过滤层内有空隙，过滤板紧密贴合在膜支撑板的两面，压紧环设在透水孔内，截面呈双“U”字形凹槽，压紧环内圈位置设有半圆形密封曲面，“U”字形凹槽内设有橡胶圈，该过滤膜片设置有双面过滤板，使得层层叠放的过滤膜片对污水进行密闭式过滤，具有过滤面积广、过滤膜面利用率高等优点，有效提高了过滤膜板的截留率。
权利要求书
1.一种水处理过滤膜片结构，包括膜支撑板、过滤板和压紧环，其特征在于：所述膜支撑板设有两透水孔、中心孔和若干定位缺口，所述透水孔为通孔，对称设置在所述中心孔的两侧，所述中心孔设置在所述膜支撑板的中心，所述定位缺口呈半圆形，均匀设在所述膜支撑板的外周;所述过滤板设有粗过滤层和过滤膜，所述粗过滤层内有空隙，与所述膜支撑板紧密贴合，所述过滤膜与所述粗过滤层紧密贴合，所述过滤板紧密贴合在所述膜支撑板的两面，所述压紧环设在所述透水孔内，截面呈双“U”字形凹槽，上端面设有上压紧槽，下端面设有下压紧槽，所述压紧环内圈位置设有半圆形密封曲面，所述“U”字形凹槽内设有橡胶圈，所述橡胶圈呈环状，截面为圆形。
2.根据权利要求1所述的水处理过滤膜片结构，其特征在于：所述压紧环与所述透水孔通过上压紧槽和下压紧槽加力后密封固定。
3.根据权利要求1所述的水处理过滤膜片结构，其特征在于：所述橡胶圈与所述“U”字形凹槽紧贴配合。
4.根据权利要求1所述的水处理过滤膜片结构，其特征在于：所述粗过滤层材质为无纺布。
5.根据权利要求1所述的水处理过滤膜片结构，其特征在于：所述过滤膜材质为芳香族聚酰胺。
说明书
一种水处理过滤膜片结构
技术领域
本实用新型涉及一种水 处理技术领域，更具体地，涉及一种水处理装置中过滤膜结构。
背景技术
水处理装置用到的过滤膜桶结构，是由多层过滤膜片经过安装、再放入膜桶中，再由密封保压构成净水处理的过滤膜桶装置。多层过滤膜片具有污水多次过滤，减少净水处理装置的体积，节省设备占有空间、过滤效率高等优势特点。
过滤膜片之间灌注有污水，这就要求过滤膜片上下面均能够具备过滤污水功能。
现有技术CN 204508960 U公开了一种基于核微孔膜制备的水过滤膜，包括核微孔膜本体，所述核微孔膜本体的一侧设有复合形成的第一粗过滤层，所述第一粗过滤层为无纺布层，所述核微孔膜本体的另一侧设有复合形成的第二粗过滤层，所述第二粗过滤层为无纺布过滤层。该技术提出的膜具有结构强度高，受力能力强、带有粗细多重过滤功能、过滤效率高等优点。
所述的核微孔膜结构设有双面无纺布过滤层，尽管无纺布层是复合形成，但是对二价和高价无机盐离子及小分子有机物不具备较高的截留率。
实用新型内容
本实用新型设计目的是：针对水处理膜桶内的多层过滤膜片安装定位不准确、无法实现双面过滤和不具备较高的截留能力的问题，提高设计一种水处理过滤膜片结构，能够有效改善污水过滤不充分，截留能力受限等问题。
为实现上述目的，本实用新型采用如下技术方案：
一种水处理过滤膜片结构，包括膜支撑板、过滤板和压紧环。

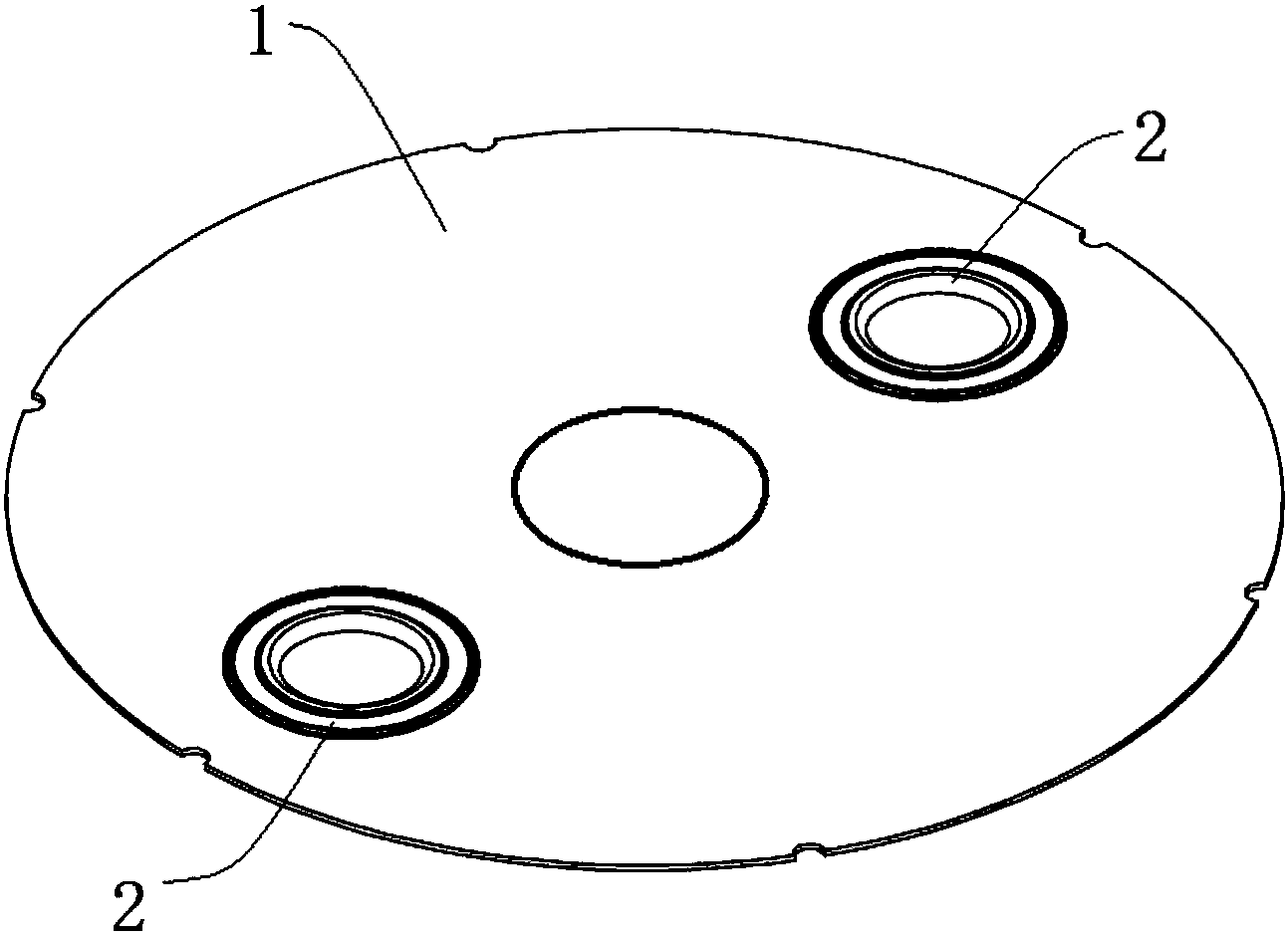

所述膜支撑板设有两透水孔、中心孔和若干定位缺口，所述透水孔为通孔，对称设置在所述中心孔的两侧，所述中心孔设置在所述膜支撑板的中心，所述定位缺口呈半圆形，均匀设在所述膜支撑板的外周;
所述过滤板设有粗过滤层和过滤膜，所述粗过滤层内有空隙，与所述膜支撑板紧密贴合，所述过滤膜与所述粗过滤层紧密贴合，所述过滤板紧密贴合在所述膜支撑板的两面;
所述压紧环设在所述透水孔内，截面呈双“U”字形凹槽，上端面设有上压紧槽，下端面设有下压紧槽，所述压紧环内圈位置设有半圆形密封曲面，所述“U”字形凹槽内设有橡胶圈，所述橡胶圈呈环状，截面为圆形;
进一步地，所述压紧环与所述透水孔通过上压紧槽和下压紧槽加力后密封固定。
进一步地，所述橡胶圈与所述“U”字形凹槽紧贴配合。
进一步地，所述粗过滤层材质为无纺布。
进一步地，所述过滤膜材质为芳香族聚酰胺。
实施本实用新型的水处理过滤膜片结构，具有以下有益效果：
1、该过滤膜片设置有双面过滤板，使得层层叠放的过滤膜片对污水进行密闭式过滤，具有过滤面积广、过滤膜面利用率高等优点;
2、该过滤膜片设有压紧环，且压紧环凹槽内设有橡胶圈，起到双重密封的作用，有效防止污水从透水口处渗透进入粗过滤层，以致进入好水区域，防止过滤失效;
3、所述过滤板设置双层过滤，有效提高了过滤膜板的截留率。
