申请日2017.12.28
公开(公告)日2018.09.28
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理技术领域，尤其是一种市政园林用的污水处理装置，包括壳体，所述壳体的内壁中部固定设有V型板，所述壳体的内壁下部固定设有格栅，所述壳体的内壁底端一侧设有第二出水管，所述壳体的内壁一侧下部且位于格栅的下方固定设有锁紧装置，所述支撑板的上端设有过滤层，所述过滤层的上端一侧设有卡块，所述卡块通过锁紧杆与锁紧装置连接。本实用新型设有药箱和电机能有效的对污水进行均匀消毒，其次还设有过滤层，能够对污水进行高效过滤，还设有锁紧装置，能有效的使过滤层进行固定，固定效果好，而且过滤层取下方便，结构新颖，污水处理效果好，有较好的使用价值。
权利要求书

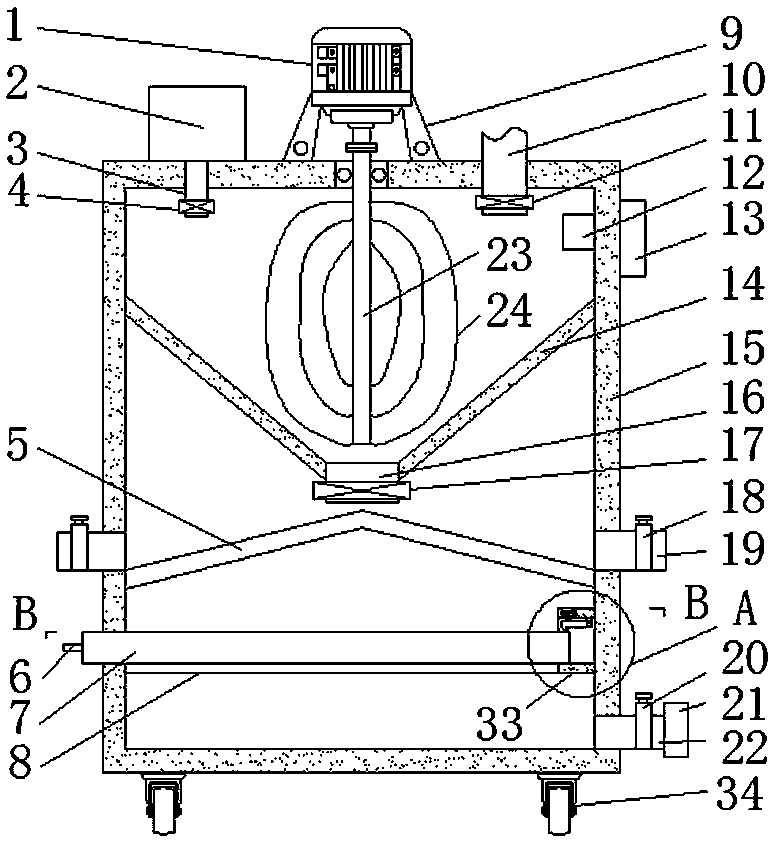

1.一种市政园林用的污水处理装置，包括壳体(15)，其特征在于，所述壳体(15)的上端中部设有电机支架(9)，所述电机支架(9)的上端设有电机(1)，所述电机(1)的转轴上通过联轴器固定连接有搅拌轴(23)，所述搅拌轴(23)的外侧固定连接有搅拌环(24)，所述壳体(15)的上端一侧设有药桶(2)，所述药桶(2)的下端贯穿壳体(15)设有出药管(3)，所述出药管(3)的管道上设有第一电磁阀(4)，所述壳体(15)的上端远离药桶(2)的一侧设有进水管(10)，所述进水管(10)的管道上设有第二电磁阀(11)，所述壳体(15)的外壁一侧上部设有PLC控制器(13)，所述壳体(15)的内壁一侧上部设有液位传感器(12)，所述壳体(15)的内壁中部固定设有V型板(14)，所述V型板(14)的下端连接有第一出水管(16)，所述第一出水管(16)的管道上设有第三电磁阀(17)，所述壳体(15)的内壁下部固定设有格栅(5)，所述壳体(15)的外壁两侧且位于格栅(5)的上方均设有排污管(19)，所述排污管(19)的管道上均设有排污阀(18)，所述壳体(15)的内壁底端一侧设有第二出水管(22)，所述第二出水管(22)的管道上设有出水阀(20)，所述第二出水管(22)远离壳体(15)的一端连接有水泵(21)，所述壳体(15)的内壁一侧下部且位于格栅(5)的下方固定设有锁紧装置(33)，所述壳体(15)的内壁两侧下部均设有支撑板(8)，所述支撑板(8)的上端设有过滤层(7)，所述过滤层(7)的上端一侧设有卡块(25)，所述卡块(25)插接到锁紧装置(33)的内部，所述过滤层(7)远离卡块(25)的一端延伸到壳体(15)的外部，所述锁紧装置(33)包括U型块(31)，所述U型块(31)的一端与壳体(15)的内壁固定连接，所述U型块(31)的内壁上端设有凹槽(29)，所述凹槽(29)的内部设有铁芯(28)，所述铁芯(28)的外侧套接有线圈(30)，所述U型块(31)的内部上端固定设有固定杆(32)，所述固定杆(32)的下端通过销轴连接有锁紧杆(26)，所述锁紧杆(26)的上端远离固定杆(32)的一侧设有弹簧(27)，所述弹簧(27)的上端与U型块(31)的内壁固定连接，所述卡块(25)通过锁紧杆(26)与锁紧装置(33)连接，所述第一电磁阀(4)、第二电磁阀(11)、第三电磁阀(17)、液位传感器(12)、电机(1)和线圈(30)均与PLC控制器(13)通过导线连接。
2.根据权利要求1所述的一种市政园林用的污水 处理装置，其特征在于，所述过滤层(7)远离卡块(25)的一端设有手把(6)。
3.根据权利要求1所述的一种市政园林用的污水处理装置，其特征在于，所述过滤层(7)包括细过滤层(72)，所述细过滤层(72)的上端设有粗过滤层(73)，所述细过滤层(72)的下端设有活性炭吸附层(71)。
4.根据权利要求1所述的一种市政园林用的污水处理装置，其特征在于，所述壳体(15)的下端两侧均固定设有滚轮(34)。
5.根据权利要求1所述的一种市政园林用的污水处理装置，其特征在于，所述壳体(15)的内壁一侧设有与过滤层(7)适配的通孔。
说明书
一种市政园林用的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种市政园林用的污水处理装置。
背景技术
随着人们生活的日益改善，生活品质也越来越好，生活中建设的园林也着渐增多，然而在园林设计过程中，污水处理是一个很重要的工程，例如喷泉、观水池等水的的处理，直接影响整个园林的形象，然而现有的污水处理装置污水处理效果不够理想，而且不能对污水有效的消毒，在污水处理的过程中，随着时间的推移过滤层要取下清洗，现有的过滤层清洗比较复杂，而且很难取下，这就给工作人员带来了重大不便。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，从而提出的一种市政园林用的污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种市政园林用的污水处理装置，包括壳体，所述壳体的上端中部设有电机支架，所述电机支架的上端设有电机，所述电机的转轴上通过联轴器固定连接有搅拌轴，所述搅拌轴的外侧固定连接有搅拌环，所述壳体的上端一侧设有药桶，所述药桶的下端贯穿壳体设有出药管，所述出药管的管道上设有第一电磁阀，所述壳体的上端远离药桶的一侧设有进水管，所述进水管的管道上设有第二电磁阀，所述壳体的外壁一侧上部设有PLC控制器，所述壳体的内壁一侧上部设有液位传感器，所述壳体的内壁中部固定设有V型板，所述V型板的下端连接有第一出水管，所述第一出水管的管道上设有第三电磁阀，所述壳体的内壁下部固定设有格栅，所述壳体的外壁两侧且位于格栅的上方均设有排污管，所述排污管的管道上均设有排污阀，所述壳体的内壁底端一侧设有第二出水管，所述第二出水管的管道上设有出水阀，所述第二出水管远离壳体的一端连接有水泵，所述壳体的内壁一侧下部且位于格栅的下方固定设有锁紧装置，所述壳体的内壁两侧下部均设有支撑板，所述支撑板的上端设有过滤层，所述过滤层的上端一侧设有卡块，所述卡块插接到锁紧装置的内部，所述过滤层远离卡块的一端延伸到壳体的外部，所述锁紧装置包括U型块，所述U型块的一端与壳体的内壁固定连接，所述U型块的内壁上端设有凹槽，所述凹槽的内部设有铁芯，所述铁芯的外侧套接有线圈，所述U型块的内部上端固定设有固定杆，所述固定杆的下端通过销轴连接有锁紧杆，所述锁紧杆的上端远离固定杆的一侧设有弹簧，所述弹簧的上端与U型块的内壁固定连接，所述卡块通过锁紧杆与锁紧装置连接，所述第一电磁阀、第二电磁阀、第三电磁阀、液位传感器、电机和线圈均与PLC控制器通过导线连接。
优选的，所述过滤层远离卡块的一端设有手把。
优选的，所述过滤层包括细过滤层，所述细过滤层的上端设有粗过滤层，所述细过滤层的下端设有活性炭吸附层。
优选的，所述壳体的下端两侧均固定设有滚轮。
优选的，所述壳体的内壁一侧设有与过滤层适配的通孔。
本实用新型提出的一种市政园林用的污水处理装置，有益效果在于：本实用新型设有药箱和电机，能有效的对污水进行均匀消毒，其次还设有过滤层，能够对污水进行高效过滤，还设有锁紧装置，能有效的使过滤层进行固定，固定效果好，而且过滤层取下方便，结构新颖，污水处理效果好，有较好的使用价值。
