本实用新型提供了一种陶瓷用污泥压榨机，包括压榨机本体，压榨机本体包括机箱，机箱上设置有电动机二和凹槽，凹槽内设置有压榨筒，压榨筒内部设置有挤压螺旋，压榨筒顶部设置有进料斗，进料斗内设置压碎机，进料斗上设置有圆孔一，机箱的一侧设置有连接板一，连接板一的一侧设置有变速箱，机箱底部设置有排水口和支脚，支脚底部通过转动轴连接有滑轮，机箱的另一侧设置有连接板二，连接板二一侧设置有出料筒，出料筒一侧设置有卸料斗，出料筒上设置有连接板三和圆孔二，连接板三中且位于出料筒内设置有挤压机，圆孔二与圆孔一通过连接管连接，出料筒内部设置有湿度计。该陶瓷用污泥压榨机设计合理，实用性强，使用方便，适合推广。
权利要求书

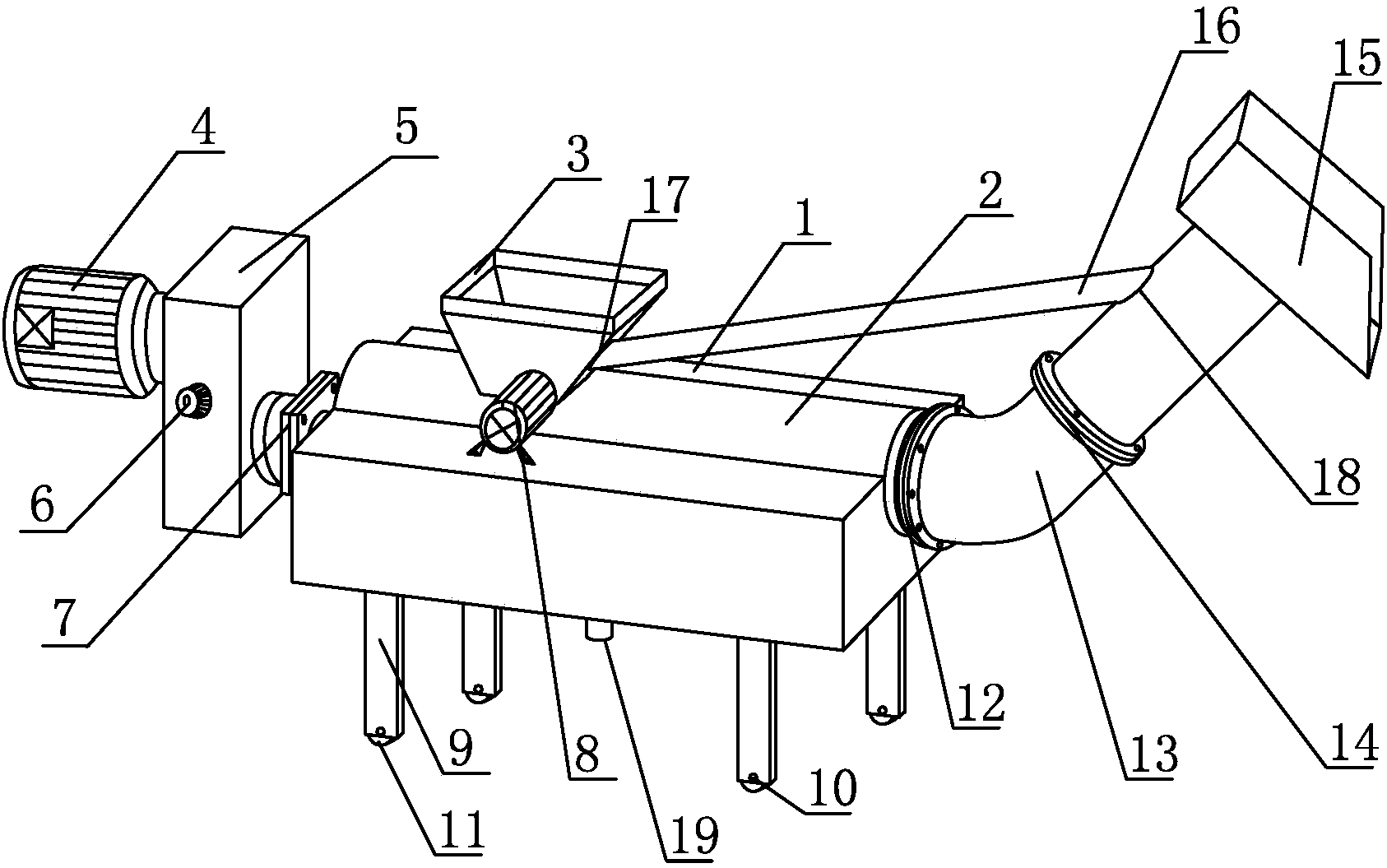

1.一种陶瓷用污泥压榨机，其特征在于，包括压榨机本体，所述压榨机本体包括机箱(1)，所述机箱(1)上设置有电动机二(8)和凹槽，所述电动机二(8)上设置有输出轴一，所述凹槽内设置有压榨筒(2)，所述压榨筒(2)顶部设置有进料斗(3)，所述进料斗(3)内设置压碎机，所述压榨筒(2)内部设置有挤压螺旋，所述压碎机通过输出轴一与电动机二(8)连接，所述进料斗(3)上设置有圆孔一(17)，所述机箱(1)的一侧设置有连接板一(7)，所述连接板一(7)的一侧设置有变速箱(5)，所述变速箱(5)一侧设置有电动机一(4)，所述变速箱(5)上设置有螺旋钮(6)，所述机箱(1)底部设置有排水口(19)和支脚(9)，所述支脚(9)底部通过转动轴(10)连接有滑轮(11)，所述机箱(1)的另一侧设置有连接板二(12)，所述连接板二(12)的一侧设置有出料筒(13)，所述出料筒(13)一侧设置有卸料斗(15)，所述出料筒(13)上设置有连接板三(14)和圆孔二(18)，所述连接板三(14)中且位于出料筒(13)内设置有挤压机，所述圆孔二(18)与圆孔一(17)通过连接管(16)连接，所述出料筒(13)内部设置有湿度计。
2.根据权利要求1所述的一种陶瓷用污泥压榨机，其特征在于：所述电动机二(8)和压碎机的数量均为两个。
3.根据权利要求1所述的一种陶瓷用污泥压榨机，其特征在于：所述支脚(9)、转动轴(10)和滑轮(11)的数量均为四个。
4.根据权利要求1所述的一种陶瓷用污泥压榨机，其特征在于：所述电动机一(4)上设置有输出轴二，所述变速箱(5)内部设置有齿轮一和齿轮二，所述齿轮一通过输出轴二与电动机一(4)连接，所述齿轮二与挤压螺旋连接，所述齿轮一和齿轮二相啮合。
5.根据权利要求4所述的一种陶瓷用污泥压榨机，其特征在于：所述螺旋钮(6)通过电线与电动机一(4)连接。
说明书
一种陶瓷用污泥压榨机
技术领域
本实用新型涉及陶瓷再加工技术领域，具体为一种陶瓷用污泥压榨机。
背景技术
随着人们生活质量的提高，陶瓷用品在我们生活中的作用越来越大，比如瓷砖应用在我们生活中各种方面，对于瓷砖的加工，一些烧制过后、加工磨边后和抛光后留下来的泥水，往往都直接丢弃，这就造成了资源的浪费，所以这就应用到污泥压榨机，对于当下的污泥压榨机，一方面工作效率缓慢，一些大块的杂质混入泥水中，容易造成机器故障，影响压榨机的使用寿命和工作效率，另一方面一般压榨机采用直接挤压泥水，这就导致了出水效率不好，压出的泥渣湿度过大，不能达标，而且只是一次挤压，明显出水效果达不到要求，没有质量检测器，往往生产质量不合格，为此，本实用新型提供了一种陶瓷用污泥压榨机，该陶瓷用污泥压榨机设计合理，操作方便，生产效率高。
发明内容
本实用新型要解决的技术问题，在于提供一种陶瓷用污泥压榨机，以解决上述背景技术中提出的污泥在挤压时容易损坏机器，工作效率低，产品质量低下的问题。
本实用新型是这样实现的：一种陶瓷用污泥压榨机，包括压榨机本体，所述压榨机本体包括机箱，所述机箱上设置有电动机二和凹槽，所述电动机二上设置有输出轴一，所述凹槽内设置有压榨筒，所述压榨筒内部设置有挤压螺旋，所述压榨筒顶部设置有进料斗，所述进料斗内设置压碎机，所述压碎机通过输出轴一与电动机二连接，所述进料斗上设置有圆孔一，所述机箱的一侧设置有连接板一，所述连接板一的一侧设置有变速箱，所述变速箱一侧设置有电动机一，所述变速箱上设置有螺旋钮，所述机箱底部设置有排水口和支脚，所述支脚底部通过转动轴连接有滑轮，所述机箱的另一侧设置有连接板二，所述连接板二一侧设置有出料筒，所述出料筒一侧设置有卸料斗，所述出料筒上设置有连接板三和圆孔二，所述连接板三中且位于出料筒内设置有挤压机，所述圆孔二与圆孔一通过连接管连接，所述出料筒内部设置有湿度计。
优选的，所述电动机二和压碎机的数量均为两个。
优选的，所述支脚、转动轴和滑轮的数量均为四个。
优选的，所述电动机一上设置有输出轴二，所述变速箱内部设置有齿轮一和齿轮二，所述齿轮一通过输出轴二与电动机一连接，所述齿轮二与挤压螺旋连接，所述齿轮一和齿轮二相啮合。
优选的，所述螺旋钮通过电线与电动机一连接。
与现有技术相比，本实用新型的有益效果是：本实用新型的一种陶瓷用污泥压榨机，包括机箱、压榨筒、进料斗、电动机一、变速箱、螺旋钮、连接板一、电动机二、支脚、转动轴、滑轮、连接板二、出料筒、连接板三、卸料斗、连接管、圆孔一、圆孔二、排水口。
1.该陶瓷用污泥压榨机中设置有压榨筒，压榨筒中设置有挤压螺旋，而且出料筒中设置有挤压机，采用螺旋挤压和挤压机双重挤压，使泥污脱水效率更好，而且进料斗设置有压碎机，对于混入的较大物体，容易压碎，不易造成机器故障，工作效率明显提高，保障机器使用寿命。
2.该陶瓷用污泥压榨机中设置有出料筒，出料筒内设置有湿度计，可以检测成品的湿度，检测达标程度，对于不达标的泥料，直接通过连接管送回进料斗，进行二次挤压脱水，机构设计合理，生产效率高，而且设置有变速箱，可以通过调节螺旋钮来设置挤压速度，大大提高工作效率。
3.该陶瓷用污泥压榨机设计新颖，实用性高，具有良好的发展前景。
