申请日2017.12.28
公开(公告)日2018.10.02
IPC分类号C02F9/04; C02F101/10
摘要

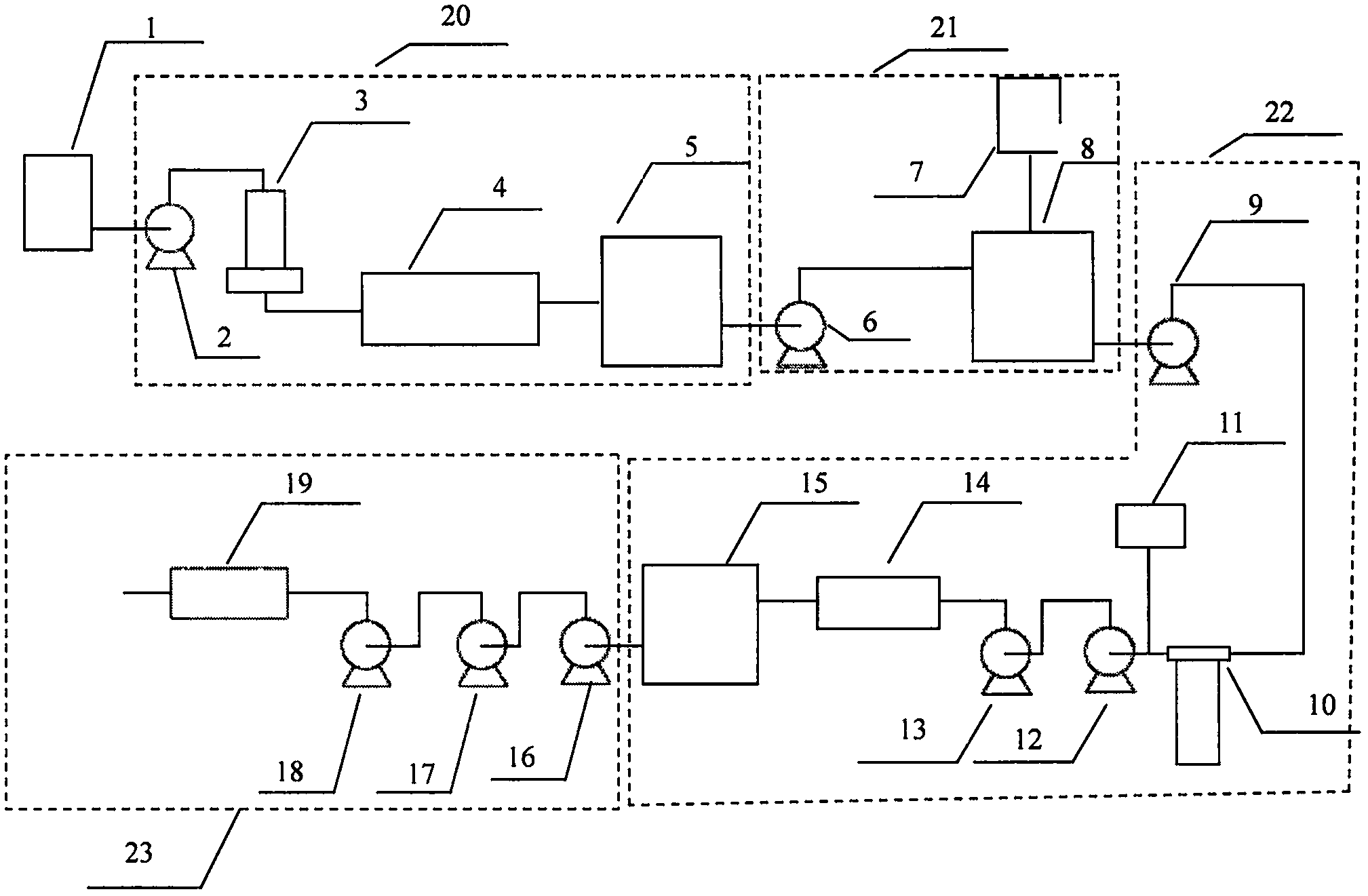

本实用新型公开了一种膜法废水除硫装置，包括依次串联的原水箱，超滤机组，调质机组，纳滤机组，反渗透机组，所述超滤机组包括依次串联的增压泵，盘式过滤器，超滤膜堆，超滤产水箱，所述调质机组包括依次串联的转移泵，调质水箱，所述纳滤机组包括依次串联的增压泵，保安过滤器，高压泵，循环泵，纳滤膜堆，纳滤产水箱，所述反渗透机组包括依次串联的增压泵，高压泵，循环泵，反渗透膜堆。
权利要求书
1.一种膜法废水除硫装置，包括依次串联的原水箱，超滤机组，调质机组，纳滤机组，反渗透机组，其特征在于所述超滤机组包括依次串联的超滤增压泵，盘式过滤器，超滤膜堆，超滤产水箱，所述调质机组包括依次串联的转移泵，调质水箱，所述纳滤机组包括依次串联的纳滤增压泵，保安过滤器，纳滤高压泵，纳滤循环泵，纳滤膜堆，纳滤产水箱，所述反渗透机组包括依次串联的反渗透增压泵，反渗透高压泵，反渗透循环泵，反渗透膜堆。
2.根据权利要求1所述的膜法废水除硫装置，其特征在于所述调质水箱连接有酸罐。
3.根据权利要求1所述的膜法废水除硫装置，其特征在于所述纳滤增压泵和保安过滤器之间管路上还设有阻垢剂罐。
说明书
一种膜法废水除硫装置
技术领域
本实用新型公开了一种膜法废水除硫装置，属膜分离技术领域，具体涉及一种膜法废水除硫装置。
背景技术
国内脱硫废水常规处理工艺一般采用加石灰中和、絮凝、沉降处理后，经澄清/浓缩、pH值调整达标后回用或排放。该工艺只要去除悬浮物和大部分重金属、氟化物。但系统出水仍具有含盐量高、氯离子、氟离子含量高和少量重金属的特点，废水中可能还存在硒、硝酸盐、有机物等成分不能通过常规工艺去除，仍可能对水体造成一定污染。
目前，国内外脱硫废水“零排放”技术主要采用热蒸发处理工艺，该工艺包括蒸发浓缩工艺和烟道蒸发工艺。蒸发浓缩工艺是利用蒸发器将脱硫废水进行浓缩，产品水回用，而浓缩水可通过结晶、干燥工艺转化为固体盐进行处置。
蒸发浓缩工艺对废水水质、机组和煤种的适用性广，但该技术最大的问题是系统运行能耗高，腐蚀性的盐溶液对装置材质要求极高，装置投资及运行费用极高。
实用新型内容
针对上述现有技术存在的不足，本实用新型提供一种膜法废水除硫装置，能够降低脱硫废水对环境的污染，降低除硫能耗，实现污染物的零排放。
为解决上述技术问题，本实用新型采用如下的技术方案：
一种膜法废水除硫装置，包括依次串联的原水箱，超滤机组，调质机组，纳滤机组，反渗透机组。
所述超滤机组包括依次串联的增压泵，盘式过滤器，超滤膜堆，超滤产水箱;
所述调质机组包括依次串联的转移泵，调质水箱;所述调质水箱还连接有酸罐;
所述纳滤机组包括依次串联的增压泵，保安过滤器，高压泵，循环泵，纳滤膜堆，纳滤产水箱;所述增压泵和保安过滤器之间管路上还设有阻垢剂罐;
所述反渗透机组包括依次串联的增压泵，高压泵，循环泵，反渗透膜堆。
与现有技术相比，本实用新型的有益效果为：能够去除废水中的硫以及其他污染物，并能将水分离出来重新利用，不会产水对自然环境有害的污染物。
