申请日2018.01.22
公开(公告)日2018.06.05
IPC分类号C02F3/12
摘要
本发明公布了一种新型模块式污水处理一体化装置，包括生化箱和膜箱，所述生化箱设置有生化箱进水口和生化箱出水口，所述膜箱设置有膜箱进水口和膜箱出水口，所述生化箱出水口和膜箱进水口连接;所述膜箱内设置有MBR模块，所述MBR模块的第一输入端通过曝气管路与风机连接，所述MBR模块的第二输入端通过反洗管路经由反洗泵分别与水箱和药剂箱连接;所述MBR模块的出水通过产水泵经由膜箱出水口排出;所述膜箱内还设置有还设置有用于控制系统各个电控器件的电控柜。本装置采用模块化化设置，其集成度高，可根据不同水量，灵活组装，方便搬运移动，特别适合于较分散型污水、小水量的工业废水，运行周期短，污水量比较少的人员聚集地，能大幅度缩短现场施工工期。
权利要求书
1.一种新型模块式污水处理一体化装置，其特征在于，包括生化箱和膜箱，所述生化箱设置有生化箱进水口和生化箱出水口，所述膜箱设置有膜箱进水口和膜箱出水口，所述生化箱出水口和膜箱进水口连接;所述膜箱内设置有MBR模块，所述MBR模块的第一输入端通过曝气管路与风机连接，所述MBR模块的第二输入端通过反洗管路经由反洗泵分别与水箱和药剂箱连接;所述MBR模块的出水通过产水泵经由膜箱出水口排出;所述膜箱内还设置有还设置有用于控制系统各个电控器件的电控柜。
2.如权利要求1所述的一种新型模块式污水处理一体化装置，其特征在于，所述生化箱和膜箱分别设置有多个，且相互串联连接。
3.如权利要求1所述的一种新型模块式污水处理一体化装置，其特征在于，所述电控柜内设置有用于控制各个电控器件的PLC控制器，所述PLC控制器的输出端通过数据上传模块与远程监控终端连接。
4.如权利要求1所述的一种新型模块式污水处理一体化装置，其特征在于，所述生化箱和膜箱均为采用防腐保温碳钢或不锈钢结构制成的集装箱。
说明书
一种新型模块式污水处理一体化装置
技术领域
本发明涉及一种新型模块式污水处理一体化装置。
背景技术
一体化污水处理设备具有广泛的应用空间，可以适合用于住宅小区、村庄、村镇、办公楼、酒店、疗养院、机关、学校、部队、高速公路服务区、铁路、偏远地区的工厂、矿山、旅游景区等各种生活污水及小规模工业废水的处理和回用，但几乎所有一体化设备都是一次加工成型，与处理水量相对应，若需要增加水量，或进行提标升级，则较难完成。
膜生物反应器(MembraneBioreactor，简称MBR)是作为一种新型的高效污水处理与回用技术，有机地将高效截留与生物处理相结合，在污水处理装置中应用越来越广泛。膜生物反应器具有以下明显优势：1.能够高效地进行固液分离，省去二沉池;2.膜池内污泥浓度高，抗冲击负荷能力强;3.延长硝化细菌的世代周期，提高系统硝化效率;4.基本可实现无剩余污泥排放。
将MBR工艺与一体化污水处理设备结合起来，可以实现处理水量的提升，及处理效果的提升，对于设备模块化应用具有重要意义
发明内容
本发明目的是针对现有技术存在的缺陷提供一种新型模块式污水处理一体化装置。

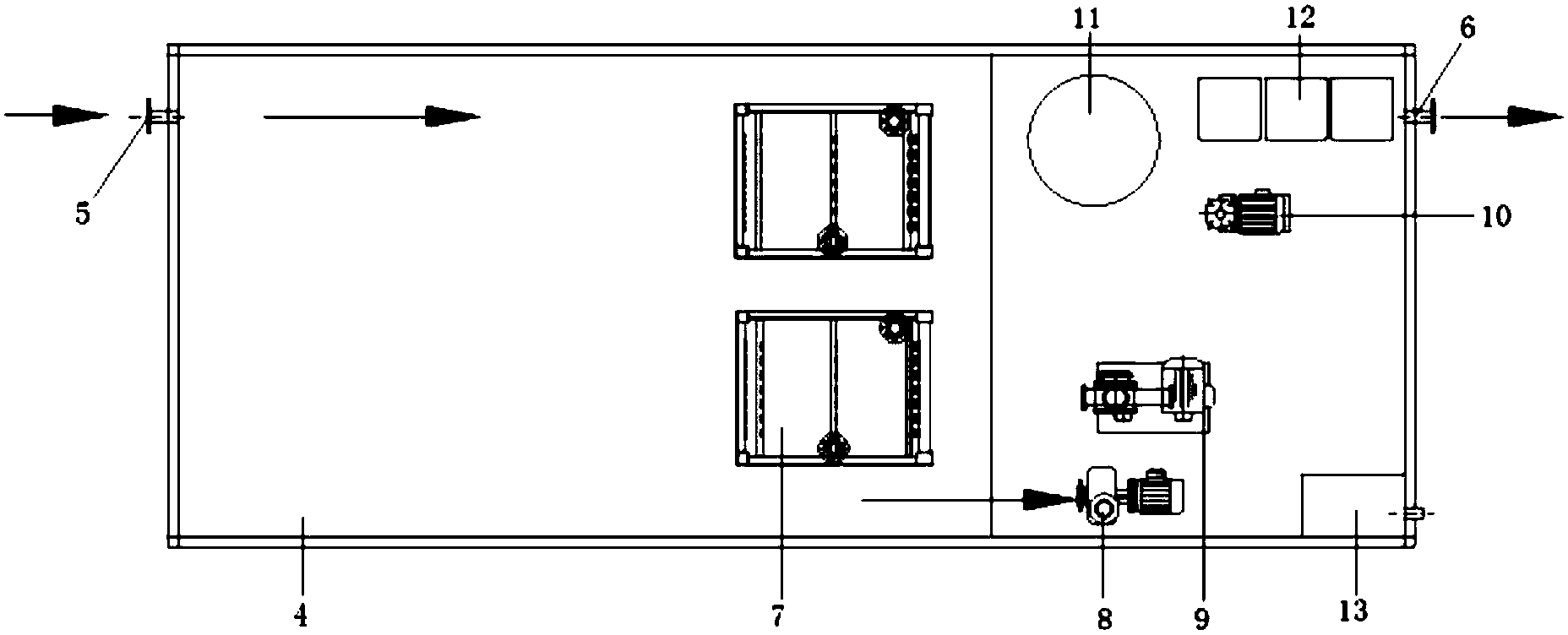

本发明为实现上述目的，采用如下技术方案：一种新型模块式污水处理一体化装置，包括生化箱和膜箱，所述生化箱设置有生化箱进水口和生化箱出水口，所述膜箱设置有膜箱进水口和膜箱出水口，所述生化箱出水口和膜箱进水口连接;所述膜箱内设置有MBR模块，所述MBR模块的第一输入端通过曝气管路与风机连接，所述MBR模块的第二输入端通过反洗管路经由反洗泵分别与水箱和药剂箱连接;所述MBR模块的出水通过产水泵经由膜箱出水口排出;所述膜箱内还设置有还设置有用于控制系统各个电控器件的电控柜。
进一步的，所述电控柜内设置有用于控制各个电控器件的PLC控制器，所述PLC控制器的输出端通过数据上传模块与远程监控终端连接。
进一步的，所述电控柜内设置有PLC控制器。
进一步的，所述生化箱和膜箱均为采用防腐保温碳钢或不锈钢结构制成的集装箱。
本发明的有益效果：本装置采用模块化化设置，其集成度高，可根据不同水量，灵活组装，方便搬运移动，特别适合于较分散型污水、小水量的工业废水，运行周期短，污水量比较少的人员聚集地，能大幅度缩短现场施工工期，保护当地环境。
