申请日2017.12.27
公开(公告)日2018.05.18
IPC分类号C02F9/04
摘要
本发明提供了一种可应用于切削/研磨/抛光工艺过程的废水处理装置及工艺。装置按一般工艺顺序主要分为加药混合、沉淀分离和过滤分离三部分。沉淀分离与过滤分离的装置均分别设有沉淀室与排污口。其中，加药混合采用管道混合法;沉淀分离采用竖流沉淀池设计;过滤分离采用微滤/超滤/纳滤/反渗透的一种或多种方式组合进行固液分离。根据污水的特征，可把这三个装置按需组合，形成一种或多种工艺组合的废水处理装置。这套装置具有适用性广、费用低廉、安装容易、运行能耗低、维护简单的特点。尤其适合于含有不溶性污染物的废水处理。
权利要求书

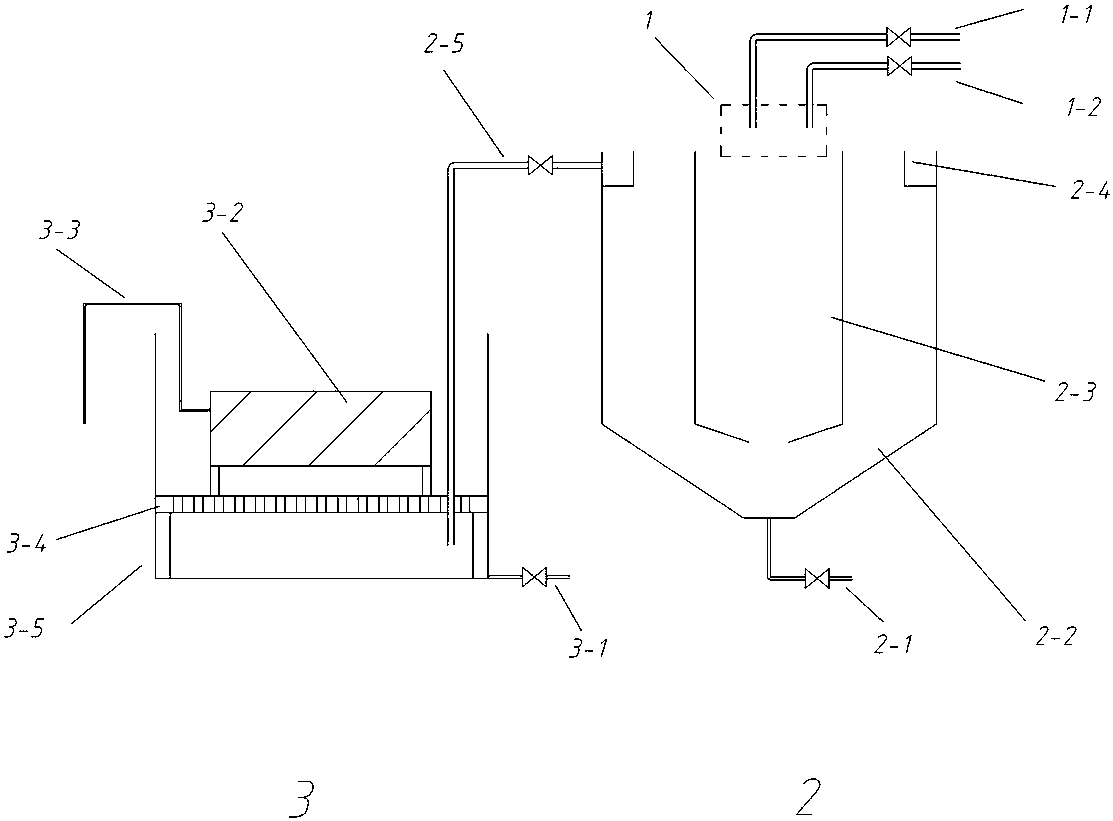

1.一种设计切削/研磨/抛光工艺废水处理的装置及工艺，其特征在于：所述处理装置，由加药混合、沉淀分离、过滤分离三部分组成，加药混合采用无电动搅拌的管道混合结构;沉淀分离采用集泥斗分区微扰动分离结构;过滤分离采用低能耗的过滤分离膜组件。
2.根据权利要求1所述的废水处理装置，其特征在于：可根据不同的废水特征，把上述三个装置按需组合，形成一种或多种工艺组合的废水处理装置。
3.根据权利要求1所述的废水处理装置，其特征在于：沉淀分离与过滤分离的装置分别设有沉淀室与排污口。
4.根据权利要求1所述的废水处理装置，其特征在于：加药混合部分主要是把废水与药剂通过管道混合器进行混合，包括但不限于，Y型混合器、错位平行隔板混合槽、插入式T型混合器。
5.根据权利要求1所述的废水处理装置，其特征在于：沉淀分离部分主要是竖流式沉淀池，上部设有溢流堰出水，下部设有集泥排污口。
6.根据权利要求1所述的废水处理装置，其特征在于：过滤分离部分利用穿孔沉渣隔板的沉渣作用，在进水口位置设有沉渣室与集泥排污口。
7.根据权利要求1所述的废水处理装置，其特征在于：过滤分离部分，可采用微滤/超滤/纳滤/反渗透的一种或多种组合方式，对沉淀后的上清液进行固液分离以截留上清液中难以沉降的微细重金属物质进行物理分离固体物。
8.根据权利要求4所述的废水处理装置，其特征在于：加入的药剂一般是针对性的絮凝沉淀剂或重金属捕捉剂，使废水中的重金属离子和重金属氧化物形成沉淀，利于水中的大部分污染物进行沉淀分离。
说明书
一种涉及切削/研磨/抛光工艺废水处理的装置及工艺
技术领域
本发明涉及固液分离装置与工艺技术领域，具体而言，设计一种废水处理技术装置。
背景技术
部分工业企业的大部分废水主要来自切削、研磨、抛光的工艺段，其废水的COD普遍低于一级排放标准，但普遍含有油脂、细屑等漂浮于水中的污染物，而导致废水无法直接排放或回用。
而传统的水处理技术均需要大量的土建，构筑多级沉淀池才能有效将固液分离。占地面积大、固定投资大等问题使得工业企业不愿意进行环保投入，而导致废水污染。
发明内容
本申请提供一种涉及切削/研磨/抛光工艺废水处理的装置及工艺，通过设备装置的功能性组合，解决现有废水处理技术占地面积大，固定投资大的问题。
本申请采用以下技术方案：装置按一般工艺顺序主要分为加药混合、沉淀分离和过滤分离三部分。沉淀分离与过滤分离的装置均分别设有沉淀室与排污口。其中，加药混合采用管道混合法，将絮凝沉淀剂或重金属捕捉剂进行充分混合;沉淀分离采用竖流沉淀池设计;过滤分离采用微滤/超滤/纳滤/反渗透的一种或多种方式组合进行固液分离。
应用本发明的技术方案，由于采用简易的结构与常规的设备装置进行合理的工艺组合，具有适用性广、费用低廉、安装容易、维护简单的特点。尤其适合于含有不溶性污染物的废水处理。
