申请日2017.12.27
公开(公告)日2018.05.18
IPC分类号B01D33/01; B01D33/72
摘要
本发明公开了一种污水残渣过滤装置，包括箱体，所述箱体的左右两侧面分别与两个支撑杆的相对面固定连接，且两个支撑杆的顶端均与载物板的下表面固定连接，所述载物板的上表面与固定杆的底端固定连接，所述固定杆的顶端与驱动装置的下表面固定连接，所述驱动装置的正面与第一连接杆的背面固定连接。该污水残渣过滤装置，通过抽水泵、污水箱、抽水管、出水管、箱体、过滤箱、过滤板、牵引绳、电机、转盘、第一连接杆、第二连接杆、挤压块、挤压板、第一伸缩杆、第一弹簧、牵引绳、过滤板、出水孔和储水箱之间的相互配合，从而不需要工作人员再等待污水中的残渣进行沉淀，从而提高了工作人员的工作效率。
权利要求书
1.一种污水残渣过滤装置，包括箱体(1)，其特征在于：所述箱体(1)的左右两侧面分别与两个支撑杆(2)的相对面固定连接，且两个支撑杆(2)的顶端均与载物板(3)的下表面固定连接，所述载物板(3)的上表面与固定杆(4)的底端固定连接，所述固定杆(4)的顶端与驱动装置(5)的下表面固定连接，所述驱动装置(5)的正面与第一连接杆(27)的背面固定连接，所述第一连接杆(27)的正面与第二连接杆(28)的背面固定连接，所述第二连接杆(28)的顶端与挤压块(8)的下表面固定连接，所述挤压块(8)的上表面与挤压板(6)的下表面搭接，所述挤压板(6)的下表面通过两个第一伸缩装置(7)与载物板(3)的上表面固定连接，所述挤压板(6)的下表面与牵引绳(26)的一端固定连接，所述牵引绳(26)远离挤压板(6)下表面的一端穿过载物板(3)上表面开设的通孔(9)并与过滤板(10)的上表面固定连接，所述过滤板(10)的左右两侧面分别与两个滑动装置(11)的相对面固定连接，且两个第二滑动装置(11)分别开设在过滤箱(13)内壁的左右两侧面，所述过滤板(10)的下表面通过两个第二伸缩装置(12)与过滤箱(13)内壁的下表面固定连接，所述过滤箱(13)的左右两侧面分别与两个固定块(14)的相对面固定连接，且两个固定块(14)远离过滤箱(13)左右两侧面的一面分别与箱体(1)内壁的左右两侧面固定连接，所述箱体(1)的下表面与支撑腿(15)的上表面固定连接，所述支撑腿(15)的下表面与底座(16)的上表面固定连接，所述底座(16)的上表面固定连接有污水箱(17)，所述污水箱(17)的上表面与抽水管(18)的一端固定连接，所述抽水管(18)远离污水箱(17)上表面的一端与抽水泵(19)的左侧面固定连接，所述抽水泵(19)的右侧面与出水管(20)的一端固定连接，所述出水管(20)远离抽水泵(19)右侧面的一端穿过箱体(1)内壁的左侧面开设的进水孔(21)并延伸至箱体(1)内，且出水管(20)位于过滤箱(13)的正上方，所述箱体(1)内壁的右侧面开设有出水孔(22)，所述出水孔(22)位于储水箱(23)的正上方，所述储水箱(23)的下表面与底座(16)的上表面固定连接。
2.根据权利要求1所述的一种污水残渣过滤装置，其特征在于：所述驱动装置(5)包括电机(51)，所述电机(51)机身的下表面与固定杆(4)的顶端固定连接，所述电机(51)的输出轴固定连接有转盘(52)，所述转盘(52)的正面与第一连接杆(27)的背面固定连接。
3.根据权利要求1所述的一种污水残渣过滤装置，其特征在于：所述第一伸缩装置(7)包括第一伸缩杆(71)和套接在第一伸缩杆(71)表面的第一弹簧(72)，所述挤压板(6)的下表面通过第一伸缩杆(71)和第一弹簧(72)与载物板(3)的上表面固定连接。
4.根据权利要求1所述的一种污水残渣过滤装置，其特征在于：所述滑动装置(11)包括滑槽(111)，所述滑槽(111)开设在过滤箱(13)内壁的右侧面，所述滑槽(111)内滑动连接有滑块(112)，所述滑块(112)的左侧面与过滤板(10)的右侧面固定连接。
5.根据权利要求1所述的一种污水残渣过滤装置，其特征在于：所述第二伸缩装置(12)包括第二伸缩杆(121)和套接在第二伸缩杆(121)表面的第二弹簧(122)，所述过滤板(10)的下表面通过第二伸缩杆(121)和第二弹簧(122)与过滤箱(13)内壁的下表面固定连接。
6.根据权利要求1-5所述的一种污水残渣过滤装置，其特征在于：所述支撑腿(15)的数量为四个，且四个支撑腿(15)分别位于箱体(1)下表面的四角处。
7.根据权利要求1-6所述的一种污水残渣过滤装置，其特征在于：箱体(1)的右侧面分别设置有蓄电池(24)和控制面板(25)，蓄电池(24)的输出端与控制面板(25)的输入端电连接，所述控制面板(25)的输出端分别与电机(51)和抽水泵19)的输入端电连接。
8.一种污水残渣过滤方法，其特征在于：通过操作控制面板25，使得抽水泵19工作通过抽水管18将污水箱17内的污水抽出并从出水管20流出，从而使得污水流进箱体1内的过滤箱13内，再通过操作控制面板25，使得电机51工作带动转盘52转动，转盘52通过第一连接杆27和第二连接杆28带动挤压块8转动，当挤压块8与挤压板6接触时，第一伸缩杆71和第一弹簧72受到挤压板6的拉力均伸长，挤压板6通过牵引绳26带动过滤板10上升，同时第二伸缩杆121和第二弹簧122受到过滤板10的拉力均伸长，当挤压块8与挤压板6分离时，第二弹簧122利用自身的拉力带动过滤板10向下移动，同时过滤板10通过牵引绳26拉动挤压板6向下移动，电机51不停的工作，就使得过滤板10不停的上下移动对污水进行过滤，从而对污水中的残渣进行过滤，当过滤完成后，通过操作控制面板25，使得电机51和抽水泵19停止工作。
说明书
一种污水残渣过滤装置
技术领域
本发明涉及污水技术领域，具体为一种污水残渣过滤装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
随着污水的越来越多，人们也越来越重视对污水的处理，同时人们也加大了对污水处理的力度，通常都是工作人员将污水集中放置在污水池内进行沉淀，使得污水中的残渣沉淀后，再进行下一步的处理，但是这种方式太过于浪费时间，需要工作人员花费大量的时间等待污水中的残渣进行沉淀，从而给工作人员的工作带来不便，从而降低了工作人员的工作效率。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种污水残渣过滤装置，解决了随着污水的越来越多，人们也越来越重视对污水的处理，同时人们也加大了对污水处理的力度，通常都是工作人员将污水集中放置在污水池内进行沉淀，使得污水中的残渣沉淀后，再进行下一步的处理，但是这种方式太过于浪费时间，需要工作人员花费大量的时间等待污水中的残渣进行沉淀，从而给工作人员的工作带来不便，从而降低了工作人员的工作效率的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种污水残渣过滤装置，包括箱体，所述箱体的左右两侧面分别与两个支撑杆的相对面固定连接，且两个支撑杆的顶端均与载物板的下表面固定连接，所述载物板的上表面与固定杆的底端固定连接，所述固定杆的顶端与驱动装置的下表面固定连接，所述驱动装置的正面与第一连接杆的背面固定连接，所述第一连接杆的正面与第二连接杆的背面固定连接，所述第二连接杆的顶端与挤压块的下表面，所述挤压块的上表面与挤压板的下表面搭接，所述挤压板的下表面通过两个第一伸缩装置与载物板的上表面固定连接，所述挤压板的下表面与牵引绳的一端固定连接，所述牵引绳远离挤压板下表面的一端穿过载物板上表面开设的通孔并与过滤板的上表面固定连接，所述过滤板的左右两侧面分别与两个滑动装置的相对面固定连接，且两个第二滑动装置分别开设在过滤箱内壁的左右两侧面，所述过滤板的下表面通过两个第二伸缩装置与过滤箱内壁的下表面固定连接，所述过滤箱的左右两侧面分别与两个固定块的相对面固定连接，且两个固定块远离过滤箱左右两侧面的一面分别与箱体内壁的左右两侧面固定连接，所述箱体的下表面与支撑腿的上表面固定连接，所述支撑腿的下表面与底座的上表面固定连接，所述底座的上表面固定连接有污水箱，所述污水箱的上表面与抽水管的一端固定连接，所述抽水管远离污水箱上表面的一端与抽水泵的左侧面固定连接，所述抽水泵的右侧面与出水管的一端固定连接，所述出水管远离抽水泵右侧面的一端穿过箱体内壁的左侧面开设的进水孔并延伸至箱体内，且出水管位于过滤箱的正上方，所述箱体内壁的右侧面开设有出水孔，所述出水孔位于储水箱的正上方，所述储水箱的下表面与底座的上表面固定连接。
优选的，所述驱动装置包括电机，所述电机机身的下表面与固定杆的顶端固定连接，所述电机的输出轴固定连接有转盘，所述转盘的正面与第一连接杆的背面固定连接。
优选的，所述第一伸缩装置包括第一伸缩杆和套接在第一伸缩杆表面的第一弹簧，所述挤压板的下表面通过第一伸缩杆和第一弹簧与载物板的上表面固定连接。
优选的，所述滑动装置包括滑槽，所述滑槽开设在过滤箱内壁的右侧面，所述滑槽内滑动连接有滑块，所述滑块的左侧面与过滤板的右侧面固定连接。
优选的，所述第二伸缩装置包括第二伸缩杆和套接在第二伸缩杆表面的第二弹簧，所述过滤板的下表面通过第二伸缩杆和第二弹簧与过滤箱内壁的下表面固定连接。
优选的，所述支撑腿的数量为四个，且四个支撑腿分别位于箱体下表面的四角处。
优选的，所述箱体的右侧面分别设置有蓄电池和控制面板，所述蓄电池的输出端与控制面板的输入端电连接，所述控制面板的输出端分别与电机和抽水泵的输入端电连接。
(三)有益效果
本发明提供了一种污水残渣过滤装置，具备以下有益效果：

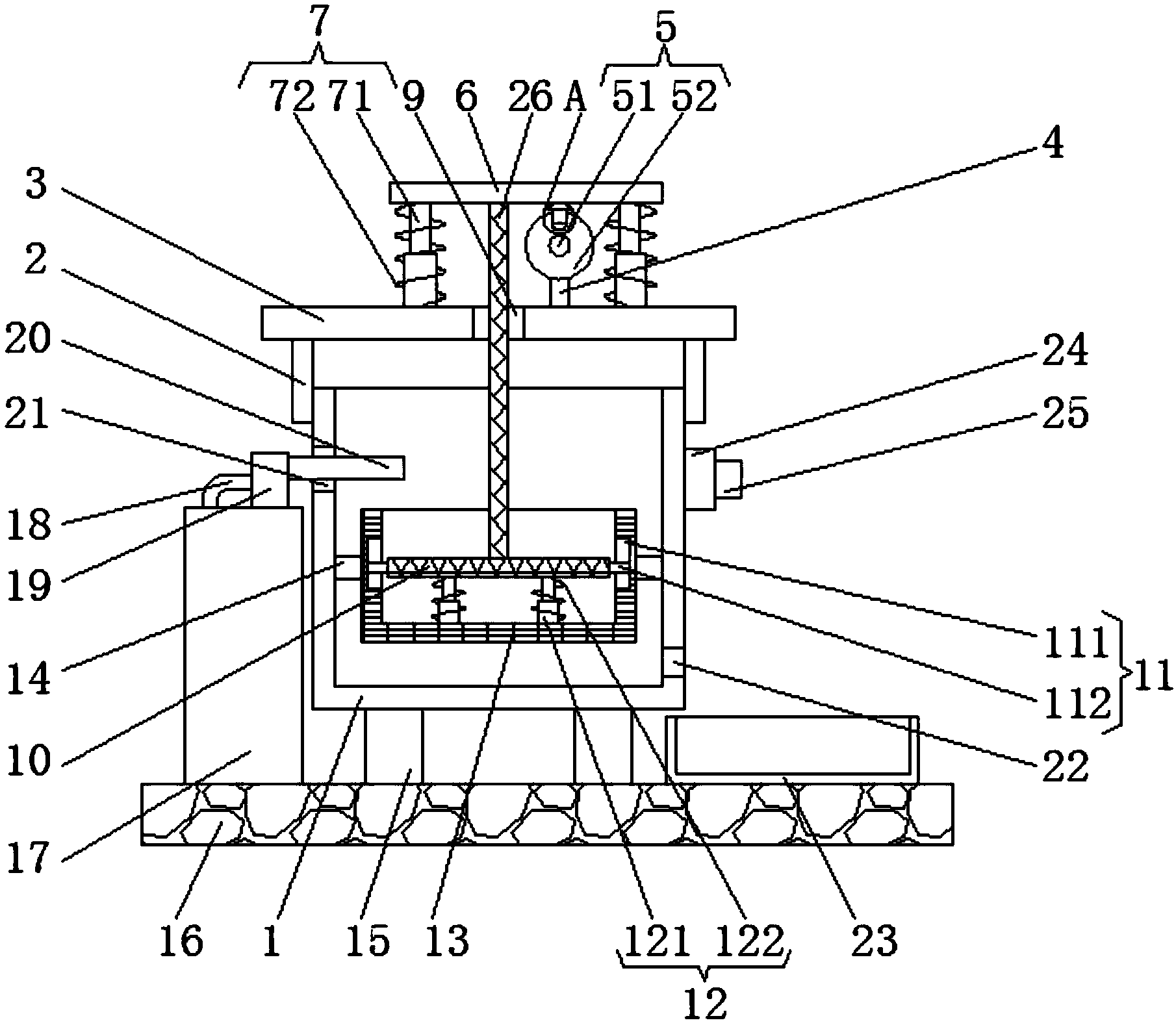

(1)、该污水残渣过滤装置，通过抽水泵、污水箱、抽水管、出水管、箱体、过滤箱、过滤板、牵引绳、电机、转盘、第一连接杆、第二连接杆、挤压块、挤压板、第一伸缩杆、第一弹簧、牵引绳、过滤板、出水孔和储水箱之间的相互配合，使得抽水泵工作通过抽水管将污水箱内的污水抽出并从出水管流出，从而使得污水流进箱体内的过滤箱内，再使得电机工作带动转盘转动，转盘通过第一连接杆和第二连接杆带动挤压块转动，当挤压块与挤压板接触时，第一伸缩杆和第一弹簧受到挤压板的拉力均伸长，挤压板通过牵引绳带动过滤板上升，同时第二伸缩杆和第二弹簧受到过滤板的拉力均伸长，当挤压块与挤压板分离时，第二弹簧利用自身的拉力带动过滤板向下移动，同时过滤板通过牵引绳拉动挤压板向下移动，电机不停的工作，就使得过滤板不停的上下移动对污水进行过滤，从而不需要工作人员再等待污水中的残渣进行沉淀，从而提高了工作人员的工作效率。
(2)该污水残渣过滤装置，通过滑槽和滑块之间的相互配合，使得滑块在滑槽内上下移动时更加平稳，从而使得过滤板通过滑块沿着滑槽上下移动时更加平稳。
(3)该污水残渣过滤装置，通过固定杆和电机之间的相互配合，使得电机的固定更加稳定，从而避免了电机工作时自身机身的转动，从而使得电机的工作状态更加稳定。
(4)该污水残渣过滤装置，通过设置固定块，使得过滤箱的固定更加稳定，从而使得过滤板在过滤箱内上下移动时更加稳定，从而保证了过滤板与过滤箱的正常配合工作。
(5)该污水残渣过滤装置，通过设置抽水泵，使得抽水泵工作通过抽水管将污水箱内的污水抽出并从出水管流出，从而使得污水流进箱体内的过滤箱内，且本发明结构紧凑，设计合理，实用性强。
