申请日2017.12.26
公开(公告)日2019.01.08
IPC分类号C02F3/28
摘要
本实用新型公开了一种高浓度污水处理装置，包括罐体、进水管、下穿孔管、厌氧微生物物料层、排泥管、导流膜组件、排气管、排水管，罐体下部连接所述进水管，下穿孔管位于罐体内，下穿孔管与进水管的出水口连接，所述厌氧微生物物料层填设于罐体内下部，所述排泥管连接于罐体上，排泥管的入口端位于罐体内，导流膜组件位于罐体内且设置于厌氧微生物物料层的上方，排气管以及排水管分别设置于罐体的上部，其特征在于：还包括储气罐、第一充气泵、第一阀门，所述储气罐的一端与第一充气泵的输出端连接，储气罐的出气口与第一阀门的一端连接，第一阀门的另一端与进水管连接。本实用新型可以使下穿孔管的堵塞获得消除。
权利要求书
1.高浓度污水处理装置，包括罐体、进水管、下穿孔管、厌氧微生物物料层、排泥管、导流膜组件、排气管、排水管，罐体下部连接所述进水管，下穿孔管位于罐体内，下穿孔管与进水管的出水口连接，所述厌氧微生物物料层填设于罐体内下部，所述排泥管连接于罐体上，排泥管的入口端位于罐体内，导流膜组件位于罐体内且设置于厌氧微生物物料层的上方，排气管以及排水管分别设置于罐体的上部，其特征在于：还包括储气罐、第一充气泵、第一阀门，所述储气罐的一端与第一充气泵的输出端连接，储气罐的出气口与第一阀门的一端连接，第一阀门的另一端与进水管连接。
2.根据权利要求1所述的高浓度污水处理装置，其特征在于：所述排气管上设有主排气口和第一副排气口，第一充气泵的输入端与排气管上的第一副排气口连接，所述排气管的主排气口上设有第二阀门。
3.根据权利要求1所述的高浓度污水处理装置，其特征在于：所述储气罐上设有气压表。
4.根据权利要求1所述的高浓度污水 处理装置，其特征在于：还包括第一继电器，所述第一阀门为电磁阀，所述第一继电器的常开触头与第一阀门电连接。
5.根据权利要求1所述的高浓度污水处理装置，其特征在于：还包括第二充气泵以及位于罐体内的上穿孔管，所述排气管上设有第二副排气口，该第二充气泵的一端与第二副排气口连接，第二充气泵的另一端与上穿孔管连接。
说明书
高浓度污水处理装置
技术领域
本实用新型涉及水处理技术领域，特别涉及一种高浓度污水处理装置。
背景技术
厌氧生物处理是高浓度有机废水处理的一种重要方法。厌氧反应器作为厌氧生物处理的主要装置，广泛应用于全世界各行业的污水处理中，技术成熟稳定。它是利用砂等大表面积的物质为载体，厌氧微生物以膜形式结在砂或其它载体的表面，在污水中成流动状态，微生物与污水中的有机物进行接触吸附分解有机物，从而达到处理的目的。第一代厌氧反应器因效率低下、适应性低等缺点基本被淘汰，以升流式厌氧污泥床(UASB)、UBF、IC、AF、ABR等工艺为代表的第二代厌氧反应器得到广泛推广利用，其中，升流式厌氧污泥床(UASB)依靠颗粒污泥的形成和三相分离器的作用，使得污泥在反应器中滞留，实现了污泥停留时间(SRT)>水力停留时间(HRT)，从而提高了反应器内污泥浓度。
公开号为CN203960014U的实用新型公开了一种高浓度废水处理一体化装置，反应器下部连接的进水管与反应器内的下穿孔管连接，反应器内下部填有厌氧微生物物料层，厌氧微生物物料层上面又设一上穿孔管，厌氧微生物物料层和上穿孔管之间位置外连接一排泥管，上穿孔管与反应器外的进气泵一端相连，上穿孔管上面反应区设有导流膜组件，反应器顶部设有锥形排气管，排气管排气口连接进气泵的另一端，反应器上部连接出水管。
上述一体化处理装置中，导流膜组件能强制厌氧消化产生的气体通过其较小的通道内，使得通道内的污水污泥得到比原来大得多的气体动力，在不增加水力负荷的条件下，加强泥水传质，实现导流膜组件的自行清洁功能，从而实现在高水力负荷条件下达到高的COD去除效果。由于污水中含有大量的固定物、悬浮物等，而上述一体化处理装置的下穿孔管是在管身上开设若干的孔，污水进入到下穿孔管中后容易将孔堵塞。
发明内容
本实用新型的目的在于提供一种高浓度污水处理装置，本实用新型可以使下穿孔管的堵塞获得消除。
解决上述技术问题的技术方案如下：

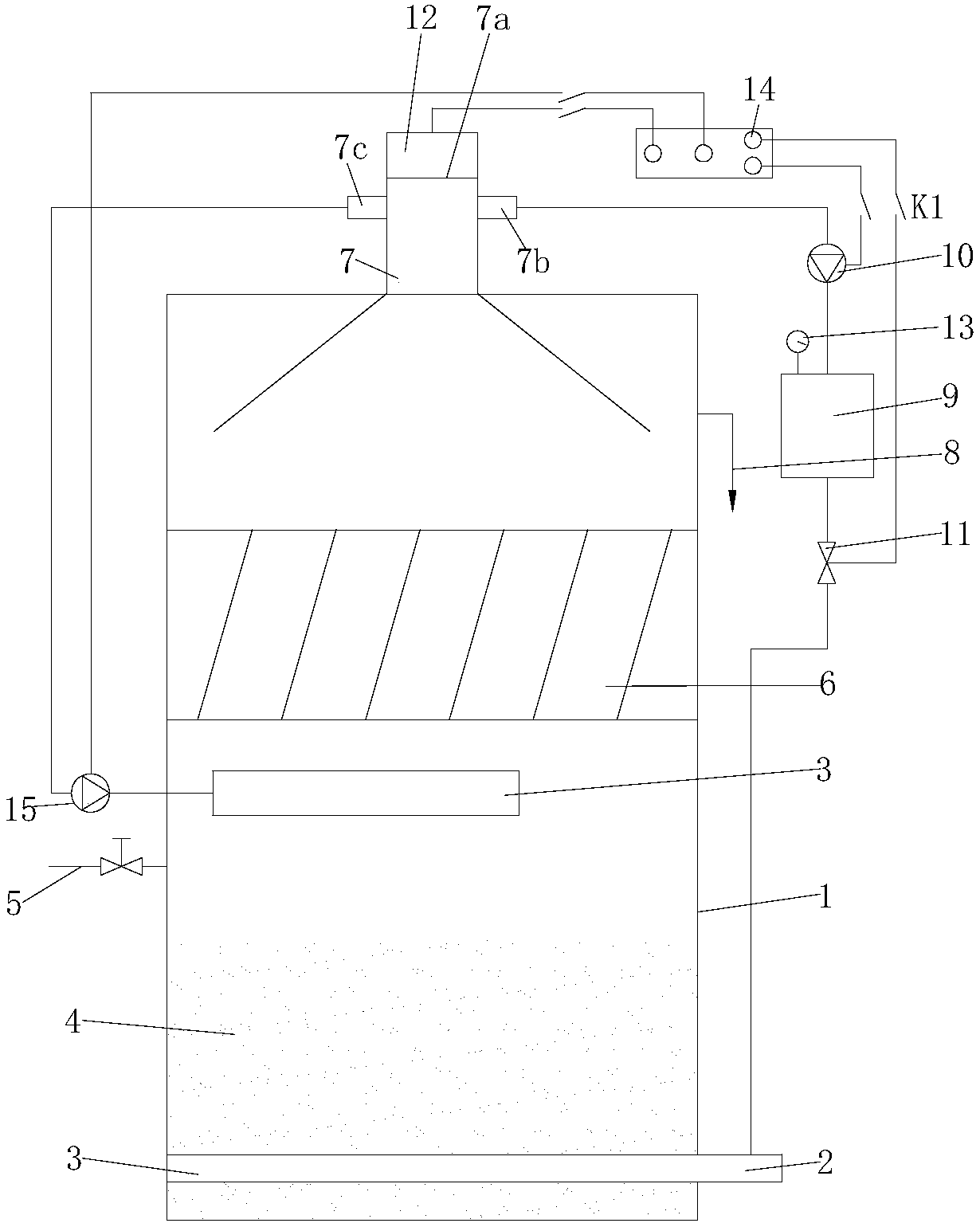

高浓度污水处理装置，包括罐体、进水管、下穿孔管、厌氧微生物物料层、排泥管、导流膜组件、排气管、排水管，罐体下部连接所述进水管，下穿孔管位于罐体内，下穿孔管与进水管的出水口连接，所述厌氧微生物物料层填设于罐体内下部，所述排泥管连接于罐体上，排泥管的入口端位于罐体内，导流膜组件位于罐体内且设置于厌氧微生物物料层的上方，排气管以及排水管分别设置于罐体的上部，其特征在于：还包括储气罐、第一充气泵、第一阀门，所述储气罐的一端与第一充气泵的输出端连接，储气罐的出气口与第一阀门的一端连接，第一阀门的另一端与进水管连接。
所述排气管上设有主排气口和第一副排气口，第一充气泵的输入端与排气管上的第一副排气口连接，所述排气管的主排气口上设有第二阀门。
所述储气罐上设有气压表。
还包括第一继电器，所述第一阀门为电磁阀，所述第一继电器的常开触头与第一阀门电连接。
还包括第二充气泵以及位于罐体内的上穿孔管，所述排气管上设有第二副排气口，该第二充气泵的一端与第二副排气口连接，第二充气泵的另一端与上穿孔管连接。
本实用新型的优点在于：通过第一充气泵将气体充入到储气罐内，当下穿孔管上的出水孔发生堵塞时，开启第一阀门，并关闭进水管上的控制阀，将高压的气体通过进水管释放到进水管中，高压气体通过进水管进入到下穿孔管中，对堵塞处形成冲击作用，从而可以冲走堵塞物。
