申请日2017.12.25
公开(公告)日2018.03.27
IPC分类号C02F9/04
摘要
一种平流式自动冲洗污水净化结构，它包括壳体(14)，壳体(14)中设有折板反应区(1)、沉淀区(2)和净化区(4)，其特征是所述的沉淀区(2)中安装有斜板(6)，与斜板(6)正对的壳体(14)下部安装有排泥斗(13);在沉淀区(2)靠近净化区(4)的一侧壁板上安装有调节净化区水位高低的堰板(9)，经沉淀区(2)沉淀后的水越过堰板(9)进入净化区(4)中，在净化区(4)的上部安装有高水位区(3)，净化区(4)的下部设有滤层(7)，滤层(7)的下部安装有滤帽(8)，滤帽(8)下部的壳体(14)上连接有出水管(11)，反冲出水管(10)从穿过滤层(7)和净化区(4)伸入高水位区(3)中。本发明结构简单，反冲洗效果好，能自动运行，成本低。
权利要求书
1.一种可移动式调节堰板，其特征是它包括连通沉淀区与净化区的壁板(9-1)，在壁板(9-1)上设有竖条孔缝(9-3)，堰板(9)与压板(9-4)固定相连，压板(9-4)通过穿过竖条孔缝(9-3)的螺栓(9-5)固定在壁板(9-1)上，调节螺栓(9-5)在竖条孔缝(9-3)的位置即可堰板(9)在壁板(9-1)上的位置，进而实现进水量的调节。
2.根据权利要求1所述的可移动式堰板，其特征是所述的竖条孔缝(9-3)的数量至少为二个。
3.根据权利要求1所述的可移动式堰板，其特征是所述的堰板(9)的截面形状为L形。
4.一种安装有权利要求1所述的堰板的平流式自动冲洗污水净化结构，它包括壳体(14)，壳体(14)中设有折板反应区(1)、沉淀区(2)和净化区(4)，折板反应区(1)通过进水管(5)与需净化水源相连通，折板反应区(1)的底部与沉淀区(2)相连通，其特征是所述的沉淀区(2)中安装有斜板(6)，与斜板(6)正对的壳体(14)下部安装有排泥斗(13);在沉淀区(2)靠近净化区(4)的一侧壁板上安装有调节净化区水位高低的堰板(9)，经沉淀区(2)沉淀后的水越过堰板(9)进入净化区(4)中，在净化区(4)的上部安装有高水位区(3)，净化区(4)的下部设有滤层(7)，滤层(7)的下部安装有滤帽(8)，滤帽(8)下部的壳体(14)上连接有出水管(11)，反冲出水管(10)从穿过滤层(7)和净化区(4)伸入高水位区(3)中，当滤层(7)因堵塞而导致过滤能力下降时，净化区水位上升至高水位区(3)时，水位超过反冲出水管(10)的进水口，水即经反冲出水管(10)快速排水造成其进口端产生负压，此时，净化区(4)中的水会在负压作用下向上流动进入反冲出水 管(10)中排出，实现自动反冲洗，直至滤层阻力下降，高水位区(3)下降，反冲出水管(10)的进水口低于净化区水位，反冲出水管停止进水，从而恢复正常的过滤。
5.根据权利要求1所述的平流式自动冲洗污水净化结构，其特征是所述的排泥斗(13)的数量至少为二个，每个排泥斗(13)均连接有排泥管(12)。
说明书
可移动式调节堰板及其平流式自动冲洗污水净化设备
技术领域
本发明涉及一种水处理设备，尤其是一种污水处理设备，具体地说是一种反冲洗水量可调节的可移动式调节堰板及其平流式自动冲洗污水净化设备。
背景技术
目前，一般的污水净化设备进行反冲洗时，均需要外加动力，提供反冲洗用压力水，这不仅使得设备结构复杂，投资增加，也增加了运动成本和控制难度，有必要加以改进。与此同时，在全自动冲洗污水过滤处理装置运行一段时间后，由于净化区截流污物压力增加，这时净化区水位上升，当水位上升至一定高度超过反冲洗管口时，形成负压，水从反冲洗管口倒流形成虹吸反冲洗，在反冲洗过程中，由于沉淀区与净化区相通，反冲洗水量过盛，反洗时间太长，耗水量太大。
发明内容
本发明的目的是针对现有的平流式水处理设备反冲洗水量过大会造成水资源浪费的问题，设计一种可移动式调节堰板，同时提供一种安装有这种堰板的平流式自动冲洗污水净化设备。
本发明的技术方案之一是：

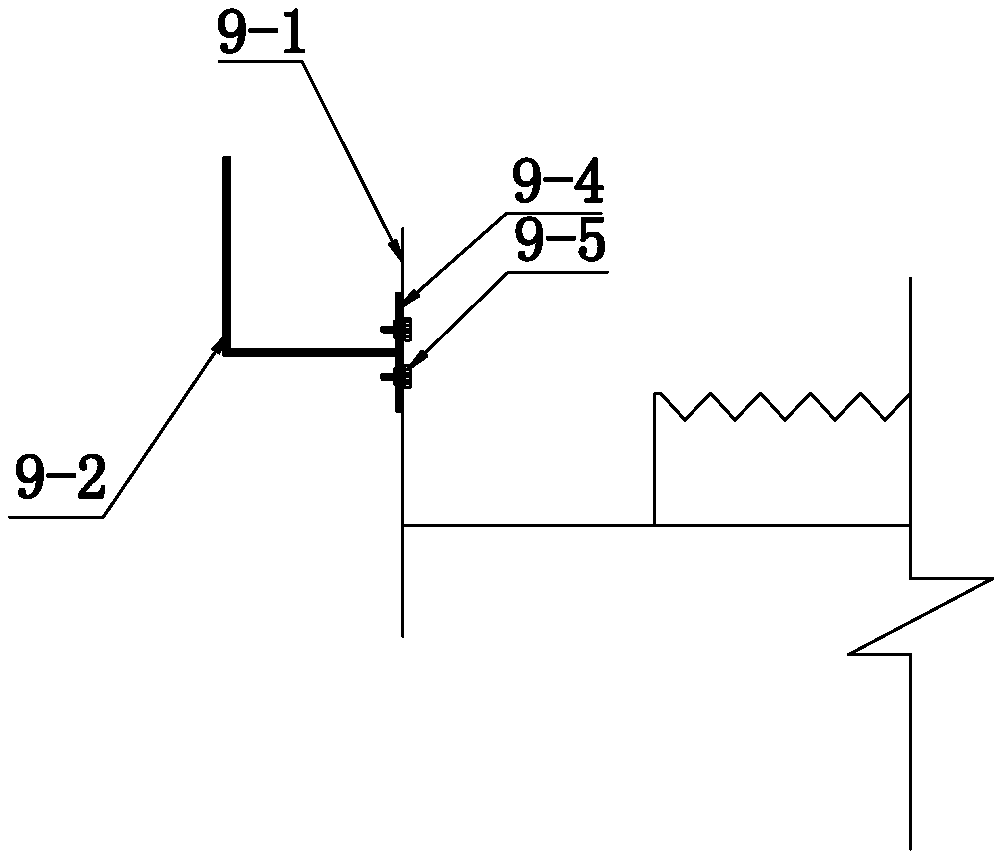

一种可移动式调节堰板，其特征是它包括连通沉淀区与净化区的壁板9-1，在壁板9-1上设有竖条孔缝9-3，堰板9与压板9-4固定相连，压板9-4通过穿过竖条孔缝9-3的螺栓9-5固定在壁板9-1上，调节螺栓9-5在竖条孔缝9-3的位置即可堰板9在壁板9-1上的位置，进而实现进水量的调节。
所述的竖条孔缝9-3的数量至少为二个。
所述的堰板9的截面形状为L形。
本发明的技术方案之二是：
一种平流式自动冲洗污水净化设备，它包括壳体14，壳体14中设有折板反应区1、沉淀区2和净化区4，折板反应区1通过进水管5与需净化水源相连通，折板反应区1的底部与沉淀区2相连通，其特征是所述的沉淀区2中安装有斜板6，与斜板6正对的壳体14下部安装有排泥斗13;在沉淀区2靠近净化区4的一侧壁板上安装有调节净化区水位高低的堰板9，经沉淀区2沉淀后的水越过堰板9进入净化区4中，在净化区4的上部安装有高水位区3，净化区4的下部设有滤层7，滤层7的下部安装有滤帽8，滤帽8下部的壳体14上连接有出水管11，反冲出水管10从穿过滤层7和净化区4伸入高水位区3中，当滤层7因堵塞而导致过滤能力下降时，净化区水位上升至高水位区3时，水位高出反冲出水管的进口位置，水立即进入反冲出水管10中排出壳体外，反冲出水管10快速排水造成其进口端产生负压，此时，净化区4中的水会在负压作用下向上流动进入反冲出水管10中排出，实现自动反冲洗，直至滤层阻力下降，高水位区3无水，反冲出水管10进水口低于净化区水位，从而恢复正常的过滤。
所述的排泥斗13的数量至少为二个，每个排泥斗13均连接有排泥管12
所述的堰板9在壁板上的高度可调。
本发明的有益效果：
1)节少耗水量;
2)本发明的堰板制作简单方便，原材料易取。
3)本发明的堰板上下移动可调节，灵动性高。
4)全自动运行，操作简单。
5)适用范围广，可适应不同的水质条件。
6)本发明对原水压力要求低，减少原水提升装置动力要求，减少投资成本，减少运行能耗;
7)出水水质有保证，进水SS≤500mg/L以下，油≤80mg/L以下;出水SS≤3mg/L以下，油≤5mg/L以下。
8)全自动反冲洗，无需外源冲洗，减少投资成本，减少运行耗。
