申请日1991.01.25
公开(公告)日1992.03.25
IPC分类号E03C1/282
摘要
本实用新型是一种用于室内建筑物排水管道的附件，由壳体、水封帽、过水箅等组成，壳体中央设有排水管，与地下排水管相联接，排水管上加盖带有过滤孔和托盘的水封帽，过水箅固定在壳体的顶部，使用时，污水从过水箅通过封室流向下方，经长方型过滤返向上方进入排水管，当污物积留在托盘上时，打开过水箅将污物清除，即可恢复使用，与现有技术相比具有排水畅通、清除方便、水封严密等优点，是一种易推广的排污过滤地漏。
権利要求書

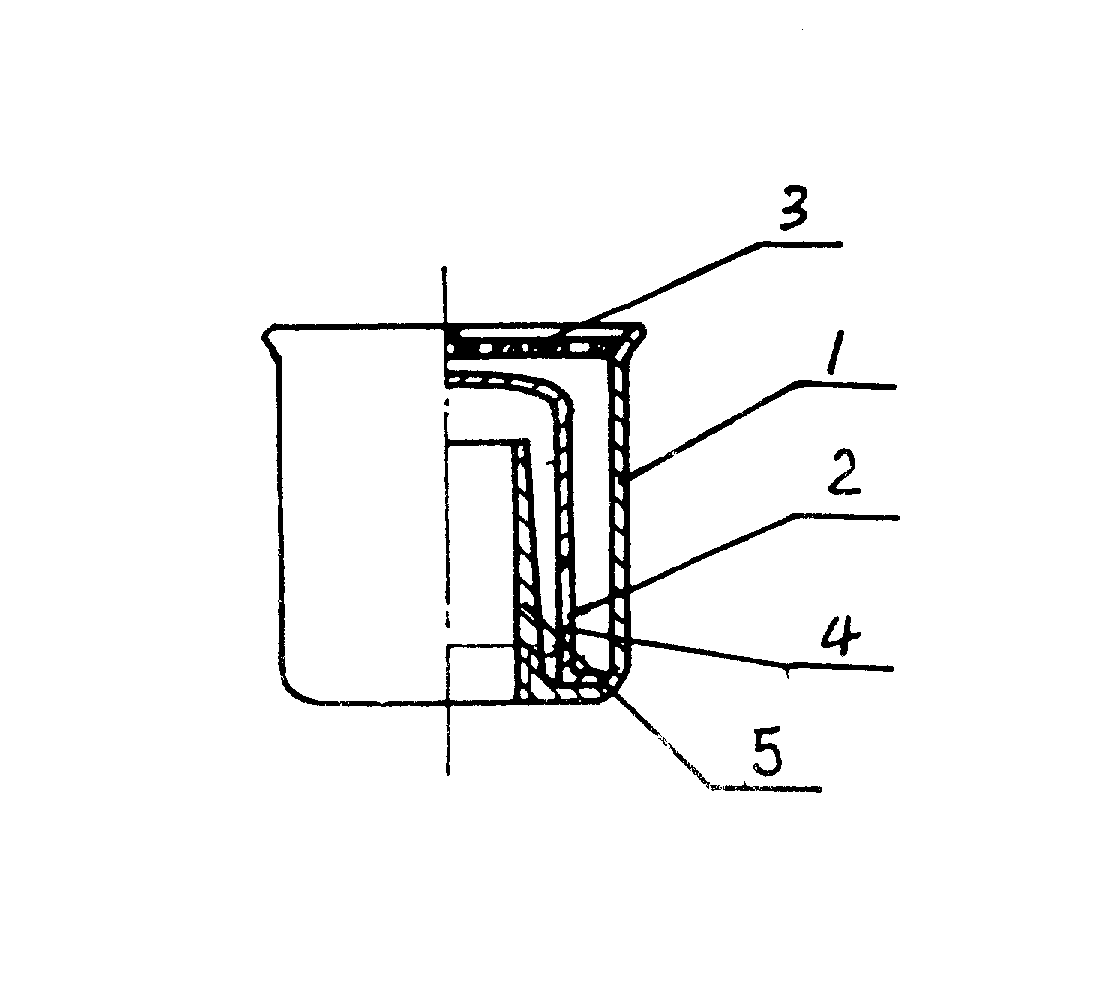

1、一种排水管道污水过滤地漏，包括壳体、过水蓖、水封帽等，其特征是过滤地漏，底部的排水口与地下排水管道相联，过滤地漏的壳体[1]为圆筒形，壳体[1]内的中央设有排水管[5]，排水管[5]的高度是壳体1高度的4/5左右，带有过滤孔[4]和托盘[7]的水封帽[2]加盖在排水管[5]上，过水蓖[3]固定在壳体[1]的上顶部。
2、根据权利要求1所述的污水过滤地漏，其特征在于壳体[1]的上顶部设有固定过水蓖[3]的卡齿[6]，过水蓖[3]的圆周开有与壳体[1]上的卡齿[6]相匹配的齿口。
说明书
本实用新型属于建筑排水管道技术领域，具体涉及一种排污水的水封过滤地漏。
现有的排污地漏大都采用扣碗和上面加盖过水蓖的结构，其缺点是过水蓖不固定易丢失或位移，体内的扣碗和主体间隙过小，排水不畅通，容易堵塞，堵塞后又难以清理，水封高度低不能防止臭味的外溢，污染室内空气，给用户带来了很多不便，另外中国专利公开的几种新型的地漏形式虽已有改进，但结构复杂、密封性较差，不利于推广使用。
本实用新型克服现有技术的不足之外而提供了一种结构合理简单、排水畅通，过滤性好，便于清理，而且体内还设有严密的水封，是一种易推广的排水管道污水过滤地漏。
本实用新型是这样实现的，排水管道污水过滤地漏，包括壳体、过水蓖、水封帽等，其特征是过滤地漏底部的排水口与地下排水管道相联，过滤地漏的壳体为圆筒状，壳体内的中央设有排水管，排水管的高度是壳体高度的4/5左右，排水管上加盖带有过滤孔和托盘的水封帽，过水蓖固定在壳体的上顶部。这种结构形式的地漏解决了现有技术中存在的排污水不畅通，密封性较差的问题，在圆形壳体中央增设壳体排水管增加水封高度，防止气味外出，水封帽的下端圆周设有长方形过滤孔，使水流畅通，过滤孔的下底周围还设有托盘使过滤剩余的杂物沉淀在托盘上便于清理。
本实用新型的壳体上顶部设有固定过水蓖的卡齿，过水蓖3的圆周还开有与壳体上的卡齿相匹配的齿口，这种结构形式便于过水蓖的固定和安装。安装时，齿口对准卡齿，而后转动过水蓖使齿口与卡齿相错开一定的位置，起到固定的作用。
