申请日2018.01.30
公开(公告)日2018.10.12
IPC分类号C02F3/12; C02F7/00; C02F103/30
摘要
本实用新型的目的是提供一种印染废水处理的好氧池，废水进入好氧沟之前首先通过水冷却器进行冷却，之后废水进入到S形的好氧沟内，通过机械曝气器进行曝气处理，最终从出水管进入到沉淀池内，设置循环沟可对废水循环曝气，直至满足要求，设置潜水推流器对废水进行推进，设置升降电机安装温度传感器和溶解氧浓度传感器对好氧沟内进行监控温度和溶解氧浓度，可以很好的对废水进行好氧曝气处理，适用于废水处理中。
权利要求书

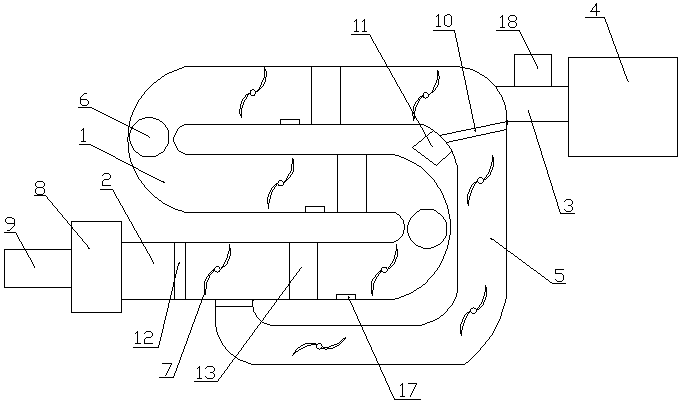

1.一种印染废水处理的好氧池，包括有呈S形的好氧沟(1)，其特征在于：所述好氧沟(1)左前侧连接有进水口(2)，好氧沟(1)后侧右部连接有出水管(3)，出水管(3)连接有沉淀池(4);好氧沟(1)后侧右部往前连接有与其相通的循环沟(5)，循环沟(5)连接在好氧沟(1)前侧左部;所述好氧沟(1)内分布有两个机械曝气器(6);所述好氧沟(1)内分布有潜水推流器(7);所述进水口(2)左侧连接有水冷却器(8)，水冷却器(8)左侧连接有进水管(9);所述好氧沟(1)与循环沟(5)连接处设置有旋转挡门(10)，旋转挡门(10)左侧连接有旋转电机(11)，旋转电机(11)位于好氧沟(1)外侧，旋转挡门(10)位于出水管(3)前侧。
2.如权利要求1所述印染废水处理的好氧池，其特征在于：所述进水口(2)右侧连接有过筛格栅(12)。
3.如权利要求1所述印染废水处理的好氧池，其特征在于：所述好氧沟(1)上方分布有升降电机(13)，升降电机(13)底部连接有安装条(14)，安装条(14)右侧底部有上下设置的温度传感器(15)和溶解氧浓度传感器(16)。
4.如权利要求1所述印染废水处理的好氧池，其特征在于：所述好氧沟(1)内分布有液位传感器(17)。
5.如权利要求1所述印染废水处理的好氧池，其特征在于：所述出水管(3)上连接有抽水泵(18)。
说明书
印染废水处理的好氧池
技术领域
本实用新型涉及印染废水处理领域，尤其涉及一种印染废水处理的好氧池。
背景技术
印染废水是加工棉、麻、化学纤维及其混纺产品为主的印染厂排出的废水。印染废水水量较大，每印染加工1吨纺织品耗水100～200吨，其中80～90%成为废水。纺织印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属难处理的工业废水之一，废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。印染废水的处理包括有通过好氧池进行生物曝气处理，目前的曝气处理效果不佳，无法满足需要。因此解决这一问题就显得十分必要了。
实用新型内容
为解决上述问题，本实用新型提供一种印染废水处理的好氧池，废水进入好氧沟之前首先通过水冷却器进行冷却，之后废水进入到S形的好氧沟内，通过机械曝气器进行曝气处理，最终从出水管进入到沉淀池内，设置循环沟可对废水循环曝气，直至满足要求，设置潜水推流器对废水进行推进，设置升降电机安装温度传感器和溶解氧浓度传感器对好氧沟内进行监控温度和溶解氧浓度，可以很好的对废水进行好氧曝气处理，解决了背景技术中出现的问题。
本实用新型的目的是提供一种印染废水处理的好氧池，包括有呈S形的好氧沟，所述好氧沟左前侧连接有进水口，好氧沟后侧右部连接有出水管，出水管连接有沉淀池;好氧沟后侧右部往前连接有与其相通的循环沟，循环沟连接在好氧沟前侧左部;所述好氧沟内分布有两个机械曝气器;所述好氧沟内分布有潜水推流器;所述进水口左侧连接有水冷却器，水冷却器左侧连接有进水管;所述好氧沟与循环沟连接处设置有旋转挡门，旋转挡门左侧连接有旋转电机，旋转电机位于好氧沟外侧，旋转挡门位于出水管前侧。
进一步改进在于：所述进水口右侧连接有过筛格栅。
进一步改进在于：所述好氧沟上方分布有升降电机，升降电机底部连接有安装条，安装条右侧底部有上下设置的温度传感器和溶解氧浓度传感器。
进一步改进在于：所述好氧沟内分布有液位传感器。
进一步改进在于：所述出水管上连接有抽水泵。
本实用新型的有益效果：本实用新型废水进入好氧沟之前首先通过水冷却器进行冷却，之后废水进入到S形的好氧沟内，通过机械曝气器进行曝气处理，最终从出水管进入到沉淀池内，设置循环沟可对废水循环曝气，直至满足要求，设置潜水推流器对废水进行推进，设置升降电机安装温度传感器和溶解氧浓度传感器对好氧沟内进行监控温度和溶解氧浓度，可以很好的对废水进行好氧曝气处理，适用于废水处理中。
