申请日2017.12.22
公开(公告)日2018.09.04
IPC分类号E03B1/04; E03B7/07
摘要

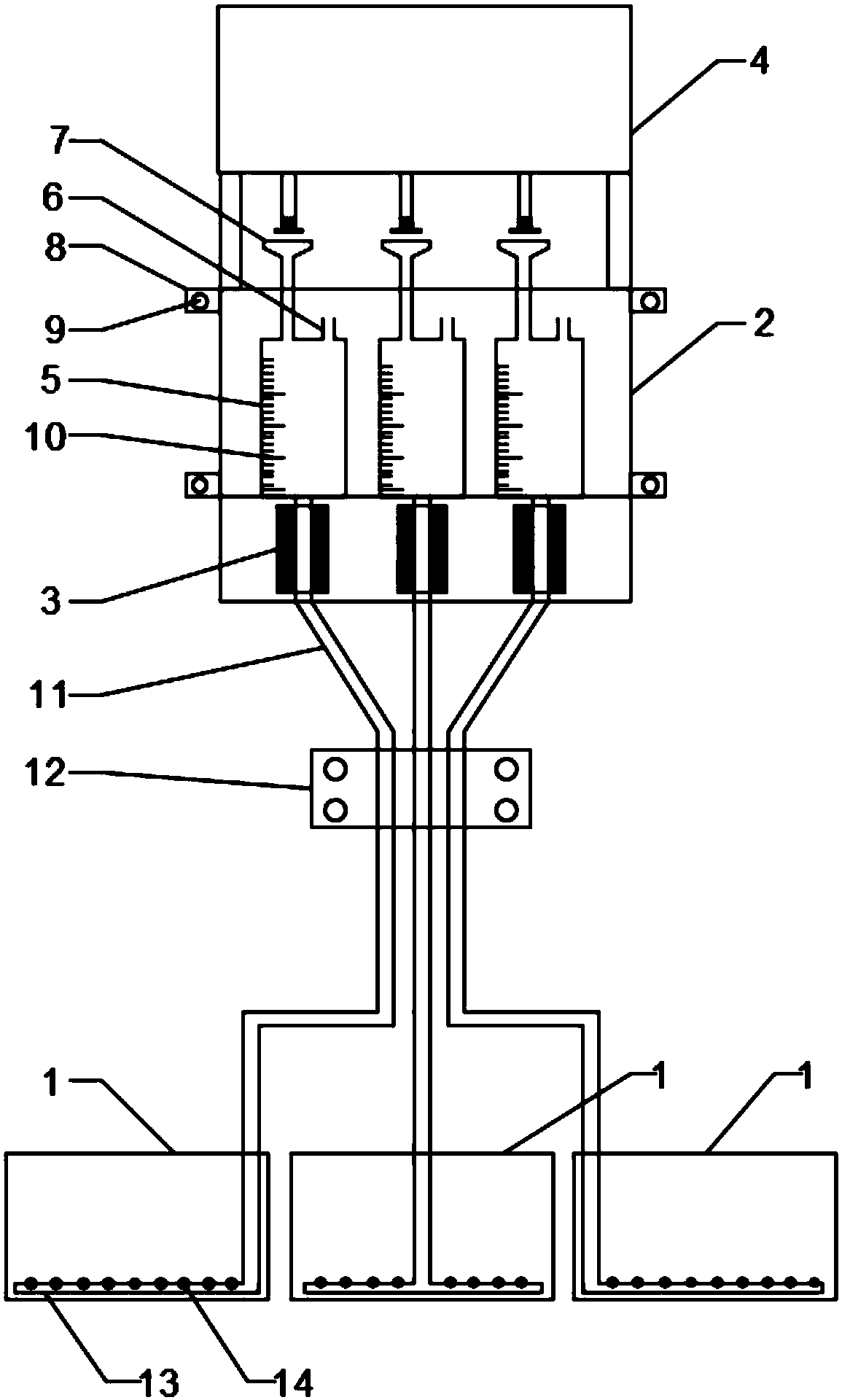

本实用新型公开了一种温泉用分区供水处理装置，包括：矿物质调节箱，其包括支撑架、固液混合箱、电机、与电机的连接的搅拌轴，所述固液混合箱底部设有三个出料管;流量控制箱，其内部设有量筒，所述量筒顶部设有进料漏斗和气压平衡管，所述进料漏斗延伸至所述流量控制箱外部且位于所述出料管的正下方;增压阀，其设置在所述流量控制箱的底部，且所述增压阀的一端与所述量筒连通;导流管;供料管，其一端与所述导流管的另一端连通，另一端封闭，所述供料管的管体上设有若干个通孔。本实用新型提供的一种温泉用分区供水处理装置，其能有效解决温泉水矿物质含量低的问题，从而提高温泉水的质量，达到更好的保健作用。
权利要求书
1.一种温泉用分区供水处理装置，其特征在于，包括：
矿物质调节箱，其包括支撑架、设置在所述支撑架顶端的固液混合箱、输出轴朝下且设置在所述固液混合箱顶部的电机、设置在所述固液混合箱内部且与所述电机的输出轴连接的搅拌轴，所述固液混合箱顶部边缘设有进料门，底部设有三个出料管，所述出料管底部设有橡胶塞;
流量控制箱，其通过固定在边缘的安装片而固定在墙面上，且对所述矿物质箱有支撑作用，所述流量控制箱内部设有量筒，所述量筒顶部设有进料漏斗和气压平衡管，所述量筒的筒体上设有刻度表，所述进料漏斗延伸至所述流量控制箱外部且位于所述出料管的正下方;
增压阀，其设置在所述流量控制箱的底部，且所述增压阀的一端与所述量筒连通;
导流管，其一端与所述增压阀的另一端连通;
供料管，其设置在温泉池底部，且其一端与所述导流管的另一端连通，另一端封闭，所述供料管的管体上设有若干个通孔。
2.根据权利要求1所述的一种温泉用分区供水处理装置，其特征在于，还包括导流管整理卡，其设置在墙面上，且被所述导流管穿过。
3.根据权利要求1所述的一种温泉用分区供水 处理装置，其特征在于，所述安装片由钢片制成，且其开设有安装孔，所述安装孔的直径为6-10mm。
4.根据权利要求1所述的一种温泉用分区供水处理装置，其特征在于，所述供料管在所述温泉池底部呈盘绕分布，所述通孔的直径小于1mm。
5.根据权利要求1所述的一种温泉用分区供水处理装置，其特征在于，所述出料管的直径小于5mm，且其底端与所述进料漏斗顶部之间的距离小于2mm。
6.根据权利要求1所述的一种温泉用分区供水处理装置，其特征在于，所述流量控制箱侧壁由玻璃制成，所述量筒的容积大于100ml，所述气压平衡管的直径小于1mm。
说明书
一种温泉用分区供水处理装置
技术领域
本实用新型涉及温泉水处理技术领域，更具体地说，本实用新型涉及一种温泉用分区供水处理装置。
背景技术
温泉水含有丰富的矿物元素，其利用方式也非常多，常见的有温泉洗浴、温泉沐浴、建筑供暖、中医保健、农业水产养殖、大棚种植等。地热水的成分复杂，如果不对这些有害元素进行处理，反而会给温泉水的使用带来不利影响和限制;此外温泉水中的某些离子含量过多这导致地热水硬度过高，温泉企业通常采用加入自来水稀释原水浓度的方式来满足降低硬度和盐度的需求，但这必然导致温泉水本身水质降低。因此如何既有效降低温泉水硬度和盐度，又不改变温泉水中有益元素含量，保持温泉水本身水质在现有技术中还是一个空白。
实用新型内容
本实用新型的一个目的是解决至少上述问题，并提供至少后面将说明的优点。
本实用新型还有一个目的是提供了一种能有效调节温泉水矿物质含量的温泉用分区供水处理装置。
为了实现上述目的，本实用新型提供了一种温泉用分区供水处理装置，包括：
矿物质调节箱，其包括支撑架、设置在所述支撑架顶端的固液混合箱、输出轴朝下且设置在所述固液混合箱顶部的电机、设置在所述固液混合箱内部且与所述电机的输出轴连接的搅拌轴，所述固液混合箱顶部边缘设有进料门，底部设有三个出料管，所述出料管底部设有橡胶塞;
流量控制箱，其通过固定在边缘的安装片而固定在墙面上，且对所述矿物质箱有支撑作用，所述流量控制箱内部设有量筒，所述量筒顶部设有进料漏斗和气压平衡管，所述量筒的筒体上设有刻度表，所述进料漏斗延伸至所述流量控制箱外部且位于所述出料管的正下方;
增压阀，其设置在所述流量控制箱的底部，且所述增压阀的一端与所述量筒连通;
导流管，其一端与所述增压阀的另一端连通;
供料管，其设置在温泉池底部，且其一端与所述导流管的另一端连通，另一端封闭，所述供料管的管体上设有若干个通孔。
优选的是，还包括导流管整理卡，其设置在墙面上，且被所述导流管穿过。
优选的是，所述安装片由钢片制成，且其开设有安装孔，所述安装孔的直径为6-10mm。
优选的是，所述供料管在所述温泉池底部呈盘绕分布，所述通孔的直径小于1mm。
优选的是，所述出料管的直径小于5mm，且其底端与所述进料漏斗顶部之间的距离小于2mm。
优选的是，所述流量控制箱侧壁由玻璃制成，所述量筒的容积大于100ml，所述气压平衡管的直径小于1mm。
本实用新型至少包括以下有益效果：
1、本实用新型所述的一种温泉用分区供水处理装置，其能有效解决温泉水矿物质含量低的问题，从而提高温泉水的质量，达到更好的保健作用。
2、本实用新型所述的一种温泉用分区供水处理装置，其设有流量控制箱，能保证调节后的温泉水矿物质含量适中，有效避免了因矿物质含量过高而引起人们身体不适的情况发生。
3、本实用新型所述的一种温泉用分区供水处理装置，其结构简单，设计合理，适合推广使用。
本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
