申请日1998.08.05
公开(公告)日1999.11.03
IPC分类号C02F3/12
摘要
本实用新型涉及一种膜分离式活性污泥处理装置,包括槽体、风机、排泥口、污水泵、清水泵,其特征是:槽体中有隔水板将槽体隔成至少有一个预曝气槽和膜分离槽,风机连接有进气管,预曝气槽中有预曝气管由调节阀与进气管连接,污泥回流管连接膜分离槽和预曝气槽,污泥回流管与进气管连接,膜分离槽内有曝气管,曝气管上有膜组框架和膜组件,膜组件上有集水管,本实用新型的优点是结构简单,适用于去除高COD、BOD的有机废水。
権利要求書
1、一种膜分离式活性污泥处理装置，包括槽体、风机、排泥口、污水泵、污水 管、清水泵、清水管，其特征是：槽体中有隔水板将槽体隔成至少有一个预曝气 槽和膜分离槽，隔水板的底部有孔，污水管连接污水泵和预曝气槽，风机连接有 进气管，预曝气槽中有预曝气管由调节阀与进气管连接，预曝气管上有小孔，有 一污泥回流管连接膜分离槽和预曝气槽，污泥回流管上有气管由截止阀与进气管 连接，膜分离槽内有曝气管，曝气管连接进气管，曝气管上有曝气器，曝气器上 方有膜组框架，膜组框架上有膜组件，膜组件上有集水管连接清水泵。
说明书
一种膜分离式活性污泥处理装置
本实用新型涉及一种活性污泥处理装置，特别是一种膜分离式活性污泥处理 装置。
目前现有的活性污泥处理装置需要有两个槽体来完成曝气，污泥沉淀及活性 污泥回流这样一个处理过程，占地面积大，尤其难以处理高COD、BOD的有 机废水，而现有的膜分离污泥处理装置，需要对污水进行多级预处理后，在一定 的压力下才能进行膜分离。
本实用新型的目的是提供一种不需预处理不用加压在一个槽体中完成膜分离 活性污泥的处理装置。

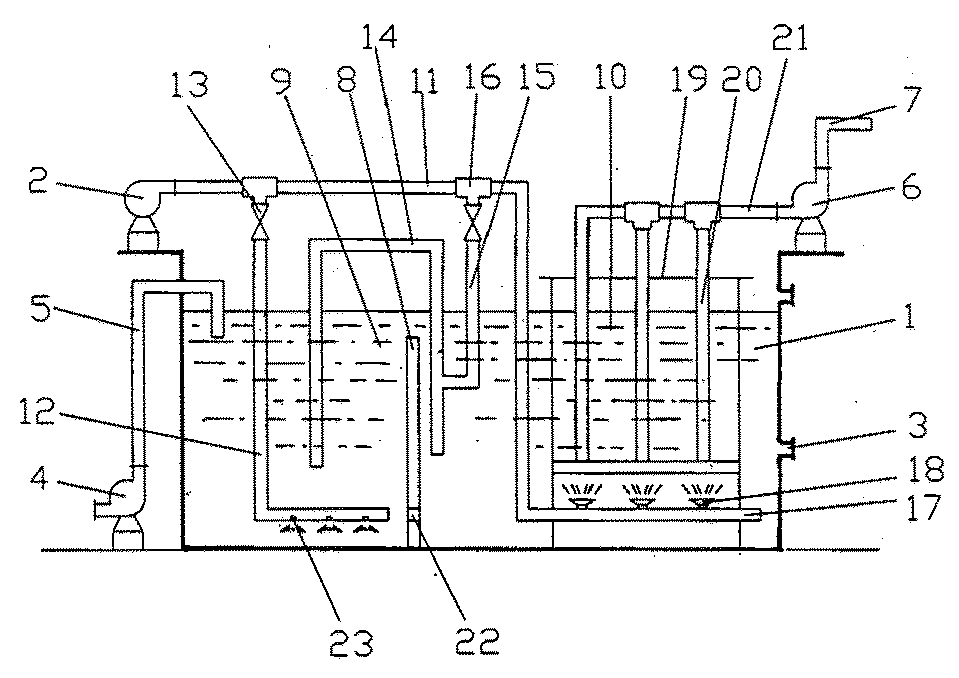

本实用新型的技术方案是设计一种膜分离式活性污泥处理装置，包括槽体、 风机、排泥口、污水泵、污水管、清水泵、清水管，其特征是：槽体中有隔水板 将槽体隔成至少有一个预曝气槽和膜分离槽，隔水板的底部有孔，污水管连接污 水泵和预曝气槽，风机连接有进气管，预曝气槽中有预曝气管由调节阀与进气管 连接，预曝气管上有小孔，有一污泥回流管连接膜分离槽和预曝气槽，污泥回流 管上有气管由截止阀与进气管连接，膜分离槽内有曝气管，曝气管连接进气管， 曝气管上有曝气器，曝气器上方有膜组框架，膜组框架上有膜组件，膜组件上有 集水管连接清水泵。
