申请日2017.12.22
公开(公告)日2018.08.28
IPC分类号C02F9/14
摘要
本实用新型提供一种低产泥的生活污水处理装置以及生活污水处理系统，涉及污水处理技术领域。该低产泥的生活污水处理装置包括依次相连的集水池、厌氧池、缺氧池、反应器、好氧池、混凝池、沉淀池和消毒池;好氧池包括曝气风机、多个曝气器和多个绕流板，多个绕流板间隔设置于好氧池内以将好氧池的进水口与出水口之间形成蜿蜒的通道，多个曝气器分布于好氧池的池底以及绕流板的两侧面，曝气风机用于对曝气器进行供气。该低产泥的生活污水处理装置的结构合理、实用性强，其能有效降低污水中的挥发性物质，从而稳定提高出水水质。
权利要求书
1.一种低产泥的生活污水处理装置，其特征在于，包括依次相连的集水池、厌氧池、缺氧池、反应器、好氧池、混凝池、沉淀池和消毒池;
所述好氧池包括曝气风机、多个曝气器和多个绕流板，多个所述绕流板间隔设置于所述好氧池内以将所述好氧池的进水口与出水口之间形成蜿蜒的通道，多个所述曝气器分布于所述好氧池的池底以及所述绕流板的两侧面，所述曝气风机用于对所述曝气器进行供气。
2.根据权利要求1所述的低产泥的生活污水处理装置，其特征在于，所述集水池包括：
污水进口，所述污水进口位于所述集水池外且与所述集水池连通;
第一过滤网，所述第一过滤网设置于所述污水进口;
第二过滤网，所述第二过滤网设置于所述污水进口且相对靠近所述集水池，所述第二过滤网的孔径大小小于所述第一过滤网的孔径大小;和
机械格栅，所述机械格栅倾斜设置于所述集水池内。
3.根据权利要求1所述的低产泥的生活污水处理装置，其特征在于，所述混凝池包括：
电机，其设置于所述混凝池外;
搅拌轴，所述搅拌轴与所述电机的输出轴传动连接，且至少部分所述搅拌轴伸入所述混凝池内;和
多个搅拌叶片，多个所述搅拌叶片设在所述搅拌轴的外周面，且多个所述搅拌叶片均位于所述混凝池内。
4.根据权利要求3所述的低产泥的生活污水 处理装置，其特征在于，所述混凝池还包括：
絮凝剂投放口，所述絮凝剂投放口与所述混凝池的内部连通。
5.根据权利要求1所述的低产泥的生活污水处理装置，其特征在于，所述沉淀池包括：
第一沉淀池，所述第一沉淀池与所述混凝池相连;和
第二沉淀池，所述第二沉淀池分别与所述第一沉淀池和所述消毒池相连且位于所述第一沉淀池与所述消毒池之间。
6.根据权利要求5所述的低产泥的生活污水处理装置，其特征在于，所述第二沉淀池包括：
第一沉淀区，所述第一沉淀区与所述第一沉淀池相连通，所述第一沉淀区内设置有活性炭过滤层;
第二沉淀区，所述第二沉淀区的入口端与所述第一沉淀区的出口端相连，所述第二沉淀区内设置有粗砂过滤层;和
第三沉淀区，所述第三沉淀区的入口端与所述第二沉淀区的出口端相连，所述第三沉淀区的出口端与所述消毒池相连，所述第三沉淀区内设置有细沙过滤层;
所述第一沉淀区、所述第二沉淀区和所述第三沉淀区呈阶梯状分布。
7.根据权利要求1所述的低产泥的生活污水处理装置，其特征在于，所述消毒池包括：
多根玻璃管，多根所述玻璃管设置于所述消毒池内且所述玻璃管的两端相对所述消毒池密封;和
多个紫外线灯，多个所述紫外线灯对应设置于所述玻璃管内。
8.根据权利要求5所述的低产泥的生活污水处理装置，其特征在于，所述第一沉淀池还包括：
淤泥出口，所述淤泥出口设置于所述第一沉淀池的池底;和
阀门，所述阀门设置于所述淤泥出口且用于打开或者关闭所述淤泥出口。
9.根据权利要求5所述的低产泥的生活污水处理装置，其特征在于，所述第一沉淀池与所述第二沉淀池之间的水管上设置有水泵。
10.一种生活污水处理系统，其特征在于，包括权利要求1-9任一项所述的低产泥的生活污水处理装置。
说明书
低产泥的生活污水处理装置以及生活污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体而言，涉及一种低产泥的生活污水处理装置以及生活污水处理系统。
背景技术
生活污水到处可见，其中含有大量的污染物，如果随意排放将会污染环境。目前，大部分城市都设有生活污水处理点，其对生活污水进行处理后再排放至外界，以保护生态环境。
现有技术中，一般的生活污水处理设备采用充氧、搅拌、发酵、沉淀等方式对生活污水进行处理，但经过处理后的污水的水质往往不达标，仍含有较多的挥发性物质，运行成本也较高。
实用新型内容
本实用新型的目的在于提供一种低产泥的生活污水处理装置，该低产泥的生活污水处理装置的结构合理、其能有效降低污水中的挥发性物质的含量，从而使得处理之后的污水水质稳定达标，且运行成本低、产泥量少。
本实用新型的另一目的在于提供一种生活污水处理系统，其具有上述低产泥的生活污水处理装置的全部功能。
本实用新型的实施例是这样实现的：

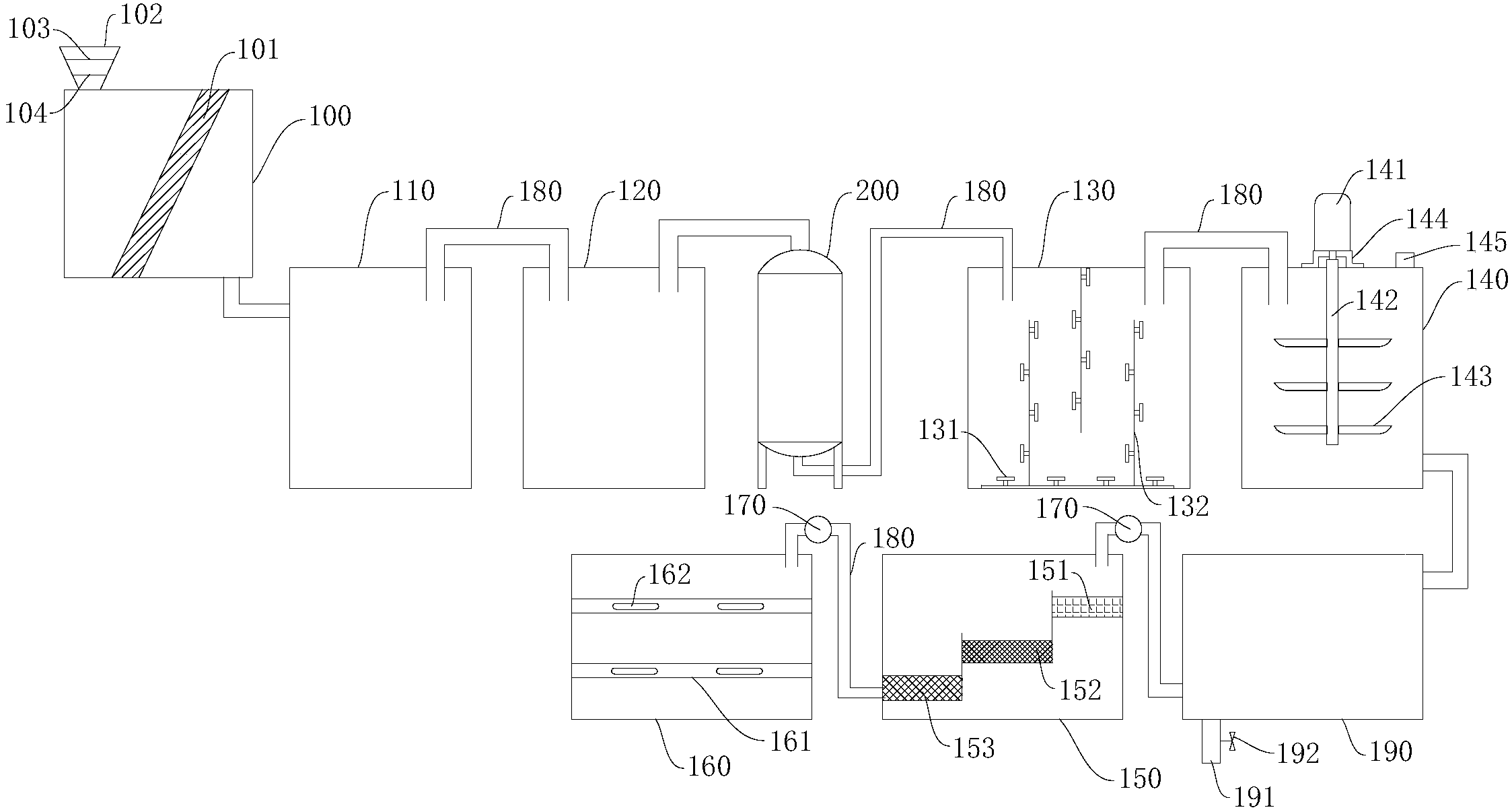

一种低产泥的生活污水处理装置，包括依次相连的集水池、厌氧池、缺氧池、反应器、好氧池、混凝池、沉淀池和消毒池;
所述好氧池包括曝气风机、多个曝气器和多个绕流板，多个所述绕流板间隔设置于所述好氧池内以将所述好氧池的进水口与出水口之间形成蜿蜒的通道，多个所述曝气器分布于所述好氧池的池底以及所述绕流板的两侧面，所述曝气风机用于对所述曝气器进行供气。
另外，根据本实用新型实施例提供的低产泥的生活污水处理装置，还可以具有如下附加的技术特征：
本实用新型可选的实施例中，所述集水池包括：
污水进口，所述污水进口位于所述集水池外且与所述集水池连通;
第一过滤网，所述第一过滤网设置于所述污水进口;
第二过滤网，所述第二过滤网设置于所述污水进口且相对靠近所述集水池，所述第二过滤网的孔径大小小于所述第一过滤网的孔径大小;和
机械格栅，所述机械格栅倾斜设置于所述集水池内。
本实用新型可选的实施例中，所述混凝池包括：
电机，其设置于所述混凝池外;
搅拌轴，所述搅拌轴与所述电机的输出轴传动连接，且至少部分所述搅拌轴伸入所述混凝池内;和
多个搅拌叶片，多个所述搅拌叶片设在所述搅拌轴的外周面，且多个所述搅拌叶片均位于所述混凝池内。
本实用新型可选的实施例中，所述混凝池还包括：
絮凝剂投放口，所述絮凝剂投放口与所述混凝池的内部连通。
本实用新型可选的实施例中，所述沉淀池包括：
第一沉淀池，所述第一沉淀池与所述混凝池相连;和
第二沉淀池，所述第二沉淀池分别与所述第一沉淀池和所述消毒池相连且位于所述第一沉淀池与所述消毒池之间。
本实用新型可选的实施例中，所述第二沉淀池包括：
第一沉淀区，所述第一沉淀区与所述第一沉淀池相连通，所述第一沉淀区内设置有活性炭过滤层;
第二沉淀区，所述第二沉淀区的入口端与所述第一沉淀区的出口端相连，所述第二沉淀区内设置有粗砂过滤层;和
第三沉淀区，所述第三沉淀区的入口端与所述第二沉淀区的出口端相连，所述第三沉淀区的出口端与所述消毒池相连，所述第三沉淀区内设置有细沙过滤层;
所述第一沉淀区、所述第二沉淀区和所述第三沉淀区呈阶梯状分布。
本实用新型可选的实施例中，所述消毒池包括：
多根玻璃管，多根所述玻璃管设置于所述消毒池内且所述玻璃管的两端相对所述消毒池密封;和
多个紫外线灯，多个所述紫外线灯对应设置于所述玻璃管内。
本实用新型可选的实施例中，所述第一沉淀池还包括：
淤泥出口，所述淤泥出口设置于所述第一沉淀池的池底;和
阀门，所述阀门设置于所述淤泥出口且用于打开或者关闭所述淤泥出口。
本实用新型可选的实施例中，所述第一沉淀池与所述第二沉淀池之间的水管上设置有水泵。
本实用新型实施例还提供一种生活污水处理系统，该生活污水处理系统包括上述的低产泥的生活污水处理装置。
本实用新型实施例的有益效果是：该低产泥的生活污水处理装置的结构合理，抗冲击性强，回流量小，运行成本低，出水稳定，无需监控，实用性强，其能有效降低污水中的挥发性物质的含量、有害气体以及难降解污染物，从而保证经过处理之后的污水水质处于良好状态。
