申请日2018.01.30
公开(公告)日2018.10.30
IPC分类号B01D53/18; B01D53/26; B01D53/32; B01D53/78; C02F11/10
摘要
本实用新型提供了一种适用于污泥碱性热水解车间的除臭系统，其能解决传统喷淋除臭设备及生物除臭设备难对污泥碱性热水解车间除臭效果有限的技术问题。该系统包括依次连接的洗涤塔、除湿器、低温等离子体装置、延时氧化塔和烟囱，所述洗涤塔连接污泥碱性热水解车间。
权利要求书
1.一种适用于污泥碱性热水解车间的除臭系统，其特征在于，包括依次连接的洗涤塔、除湿器、低温等离子体装置、延时氧化塔和烟囱，所述洗涤塔连接污泥碱性热水解车间。
2.根据权利要求1所述的一种适用于污泥碱性热水解车间的除臭系统，其特征在于，低温等离子体装置与延时氧化塔之间设置有引风机，臭气通过引风机作用收集，所述臭气经由臭气收集管道引入所述洗涤塔中，所述臭气收集管道与污泥碱性热水解车间所有构筑物相连。
3.根据权利要求1所述的一种适用于污泥碱性热水解车间的除臭系统，其特征在于，所述洗涤塔内部设有洗涤单元，所述洗涤单元包括洗涤填料区和设置于洗涤填料区上部的雾化喷嘴，所述洗涤填料区内填充有空心球填料。
4.根据权利要求1所述的一种适用于污泥碱性热水解车间的除臭系统，其特征在于，所述洗涤塔连接有碱液投加机构，所述碱液投加机构包括碱液存储装置，所述碱液存储装置配有搅拌装置并通过管路与所述洗涤塔内的雾化喷嘴连通。
5.根据权利要求4所述的一种适用于污泥碱性热水解车间的除臭系统，其特征在于，所述洗涤塔底部通过管路、循环泵与所述碱液存储装置连通。
6.根据权利要求1所述的一种适用于污泥碱性热水解车间的除臭系统，其特征在于，所述除湿器内设有除湿单元，所述除湿单元包括丝网和空心球填料，所述空心球填料夹装于两层丝网中并能够从丝网中取出。
7.根据权利要求1所述的一种适用于污泥碱性热水解车间的除臭系统，其特征在于，所述低温等离子体装置采用介质阻挡放电形式，所述介质阻挡放电采用高频高压电源进行放电，介质为石英介质。
8.根据权利要求1所述的一种适用于污泥碱性热水解车间的除臭系统，其特征在于，所述延时氧化塔内填充有空心球填料。
9.根据权利要求8所述的一种适用于污泥碱性热水解车间的除臭系统，其特征在于，所述延时氧化塔连接有酸液投加机构，所述酸液投加机构包括酸液存储装置，所述酸液存储装置配有搅拌装置并通过管路与所述延时氧化塔内的喷嘴连通。
10.根据权利要求1所述的一种适用于污泥碱性热水解车间的除臭系统，其特征在于，所述烟囱的高度为15m。
说明书
一种适用于污泥碱性热水解车间的除臭系统
技术领域
本实用新型属于污泥处理处置技术领域，具体涉及一种适用于污泥碱性热水解车间的除臭系统。
背景技术
污泥处理处置是城市生活污水处理厂或废水处理厂所必须考虑的问题，污泥碱性热水解技术可使污泥达到减量化，实现污泥最终无害化、资源化处理处置。污泥碱性热水解技术通过水解药剂、温度和压力的综合作用，对污泥菌胶团及内部微生物、有机物进行水解破壁处理后，通过固液分离形成固体干化污泥，以及可资源化利用的蛋白滤液。
污泥碱性热水解工艺生产过程中，会产生大量的臭气，这些臭气的散发，对操作人员的操作环境有较大的影响，同时对周边环境也有不同程度的影响，随着环保法规的不断完善和健全、以及周边居民环保意识的提高和加强，对臭气的处理，安装除臭设备已逐渐成为企业建设和运营中不可缺少的一部分。
污泥碱性热水解车间所产生的臭气主要成分为H2S、CH3SH、(CH3)2S、(CH3)2S2、NH3、(CH3)3N等六种物质及挥发性有机物等，大部分臭气难溶于水，并且嗅阈值较低，味道较大，传统喷淋除臭设备及生物除臭设备对污泥碱性热水解车间除臭效果有限，难以达到较佳的除臭目的。
实用新型内容
针对上述问题，本实用新型提供了一种适用于污泥碱性热水解车间的除臭系统，其能解决传统喷淋除臭设备及生物除臭设备难对污泥碱性热水解车间除臭效果有限的技术问题。
其技术方案是这样的，一种适用于污泥碱性热水解车间的除臭系统，其特征在于，包括依次连接的洗涤塔、除湿器、低温等离子体装置、延时氧化塔和烟囱，所述洗涤塔连接污泥碱性热水解车间。
进一步的，所述低温等离子体装置与延时氧化塔之间设置有引风机，臭气通过引风机作用收集，所述臭气经由臭气收集管道引入所述洗涤塔中，所述臭气收集管道与污泥碱性热水解车间所有构筑物相连。
进一步的，所述洗涤塔内部设有洗涤单元，所述洗涤单元包括洗涤填料区和设置于洗涤填料区上部的雾化喷嘴，所述洗涤填料区内填充有空心球填料。
更进一步的，所述洗涤塔连接有碱液投加机构，所述碱液投加机构包括碱液存储装置，所述碱液存储装置配有搅拌装置并通过管路与所述洗涤塔内的雾化喷嘴连通;所述洗涤塔底部通过管路、循环泵与所述碱液存储装置连通。
进一步的，所述除湿器内设有除湿单元，所述除湿单元包括丝网和空心球填料，所述空心球填料夹装于两层丝网中并能够从丝网中取出。
进一步的，所述低温等离子体装置采用介质阻挡放电形式，所述介质阻挡放电采用高频高压电源进行放电，介质为石英介质。
进一步的，所述延时氧化塔内填充有空心球填料。
更进一步的，所述延时氧化塔连接有酸液投加机构，所述酸液投加机构包括酸液存储装置，所述酸液存储装置配有搅拌装置并通过管路与所述延时氧化塔内的喷嘴连通。
进一步的，所述烟囱的高度为15m。

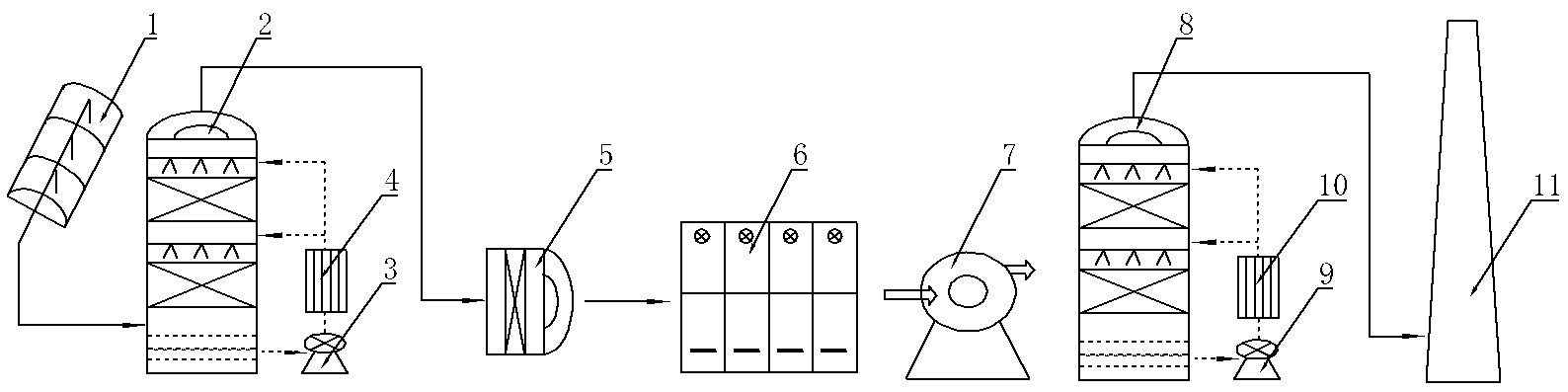

本实用新型的系统，污泥碱性热水解车间的混合臭气首先经洗涤塔处理后，其次引入丝网除湿器去除水汽，再次引入低温等离子体装置进行臭气处理，然后引入延所述时氧化塔进一步增强臭气处理效果，最后进入所述烟囱后高空排放。
