申请日2017.12.22
公开(公告)日2018.08.14
IPC分类号C02F11/12
摘要
本实用新型公开了一种用于处理酿酒废水的叠螺式污泥脱水机，包括机架，机架上设置有脱水柱，脱水柱内连接有若干个定环，相邻两个定环之间活动插接有一个动环，脱水柱上通过驱动电机安装有螺旋轴，螺旋轴贯穿定环和动环，所述定环的表面设置有若干个球形凸起部，动环的表面设置有弹性金属片，弹性金属片的边缘与动环的边缘固定连接，弹性金属片与动环的中心位置设有空腔，动环与定环之间通过第一弹簧体连接，第一弹簧体贯穿弹性金属片，第一弹簧体与动环固定连接，定环表面设置有滑槽，第一弹簧体滑动卡接在滑槽内，第一弹簧体上套接有弹性板网。本实用新型能够改进现有技术的不足，降低了动环和定环表面的污泥附着量。
权利要求书

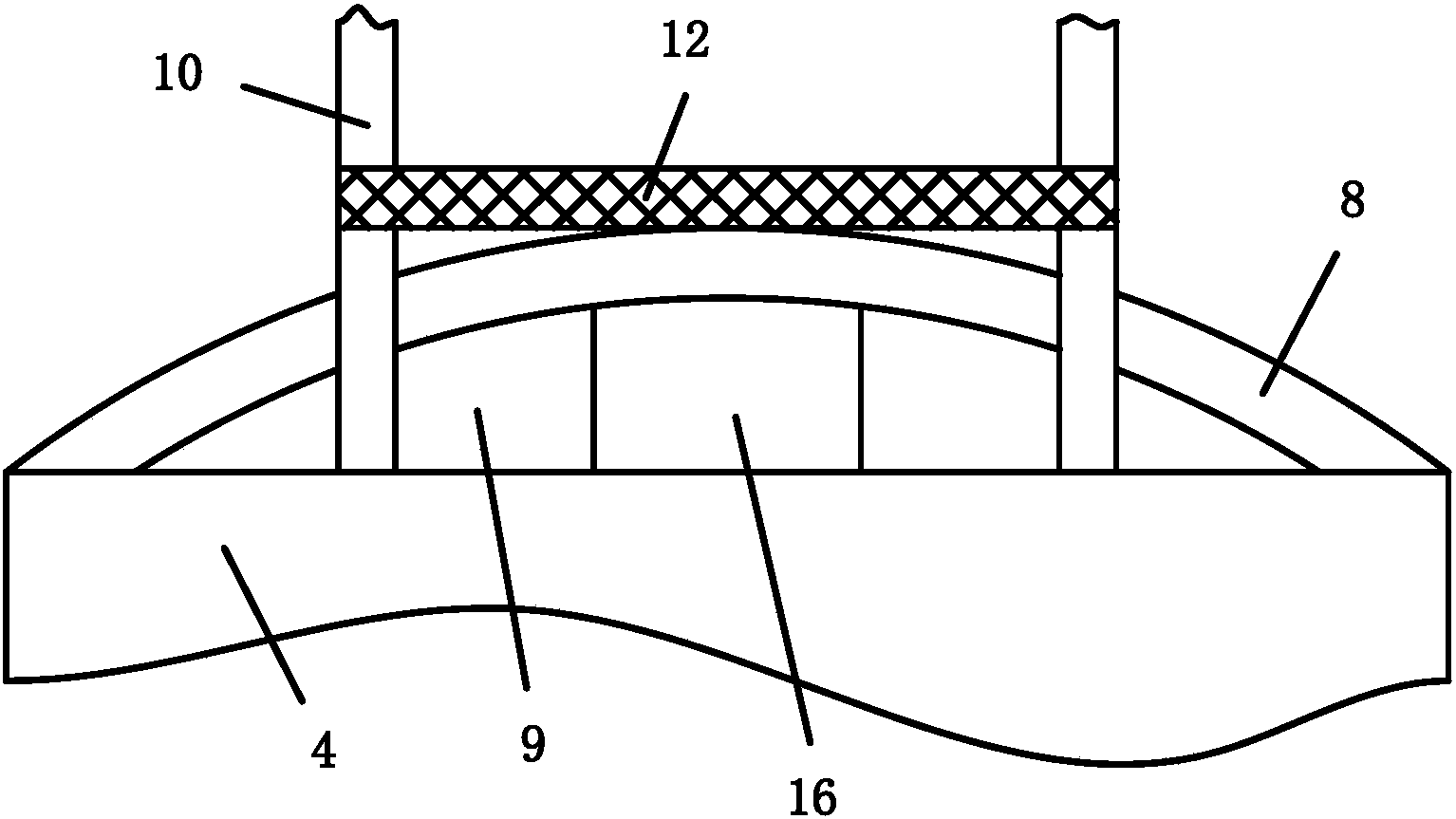

1.一种用于处理酿酒废水的叠螺式污泥脱水机，包括机架(1)，机架(1)上设置有脱水柱(2)，脱水柱(2)内连接有若干个定环(3)，相邻两个定环(3)之间活动插接有一个动环(4)，脱水柱(2)上通过驱动电机(5)安装有螺旋轴(6)，螺旋轴(6)贯穿定环(3)和动环(4)，其特征在于：所述定环(3)的表面设置有若干个球形凸起部(7)，动环(4)的表面设置有弹性金属片(8)，弹性金属片(8)的边缘与动环(4)的边缘固定连接，弹性金属片(8)与动环(4)的中心位置设有空腔(9)，动环(4)与定环(3)之间通过第一弹簧体(10)连接，第一弹簧体(10)贯穿弹性金属片(8)，第一弹簧体(10)与动环(4)固定连接，定环(3)表面设置有滑槽(11)，第一弹簧体(10)滑动卡接在滑槽(11)内，第一弹簧体(10)上套接有弹性板网(12)，弹性板网(12)位于弹性金属片(8)与定环(3)之间。
2.根据权利要求1所述的用于处理酿酒废水的叠螺式污泥脱水机，其特征在于：所述脱水柱(2)内通过连杆(13)连接定环(3)，连杆(13)的一端安装有振动电机(14)。
3.根据权利要求2所述的用于处理酿酒废水的叠螺式污泥脱水机，其特征在于：所述连杆(13)与脱水柱(2)之间套设有橡胶缓冲垫(15)。
说明书
一种用于处理酿酒废水的叠螺式污泥 脱水机
技术领域
本实用新型涉及污水处理技术领域，尤其是一种用于处理酿酒废水的叠螺式污泥脱水机。
背景技术
在酿酒发酵过程中，会产生大量的污水，污水在经过初步静置沉淀后，底层会产生污泥，这类污泥中含有多种活性成分，脱水浓缩后可以用于加工肥料和其它化工产品。中国实用新型CN 204981548U公开了一种叠螺式污泥脱水机，利用定环和动环的叠螺式挤压脱水结构，实现对于污泥的脱水。这种叠螺式污泥脱水机在使用一段时间后，由于动环和定环表面会附着污泥，所以需要使用清洗装置对其进行清洗，降低了设备的整体开机率。
实用新型内容
本实用新型要解决的技术问题是提供一种用于处理酿酒废水的叠螺式污泥脱水机，能够解决现有技术的不足，降低了动环和定环表面的污泥附着量。
为解决上述技术问题，本实用新型所采取的技术方案如下。
一种用于处理酿酒废水的叠螺式污泥脱水机，包括机架，机架上设置有脱水柱，脱水柱内连接有若干个定环，相邻两个定环之间活动插接有一个动环，脱水柱上通过驱动电机安装有螺旋轴，螺旋轴贯穿定环和动环，所述定环的表面设置有若干个球形凸起部，动环的表面设置有弹性金属片，弹性金属片的边缘与动环的边缘固定连接，弹性金属片与动环的中心位置设有空腔，动环与定环之间通过第一弹簧体连接，第一弹簧体贯穿弹性金属片，第一弹簧体与动环固定连接，定环表面设置有滑槽，第一弹簧体滑动卡接在滑槽内，第一弹簧体上套接有弹性板网，弹性板网位于弹性金属片与定环之间。
作为优选，所述脱水柱内通过连杆连接定环，连杆的一端安装有振动电机。
作为优选，所述连杆与脱水柱之间套设有橡胶缓冲垫。
采用上述技术方案所带来的有益效果在于：本实用新型通过改进动环和定环的表面结构，在动环和定环进行相对位移的过程中，实现其表面污泥的自清洁，从而降低了表面的污泥附着量。当动环和定环相互挤压时，球形凸起部对弹性板网和弹性金属片产生挤压形变，随着定环和动环的径向相对移动，在第一弹簧体的形变带动下，弹性板网分别与弹性金属片和定环表面产生相互摩擦，从而对动环和定环表面的污泥进行清理。同时，利用弹性板网和弹性金属片的弹性形变，使其表面一直处于周期性的弹性形变过程中，可以防止其表面的污泥固化结块。通过加装振动电机，可以利用其产生的激振力，对定环表面的污泥进行振动破碎，提高污泥清理效果。橡胶缓冲垫可以降低整个机架产生共振的风险。
