申请日2017.12.22
公开(公告)日2018.08.10
IPC分类号C02F9/04
摘要
本实用新型公开了一种具有防堵塞功能的医疗废水处理装置，通过采用带有第一弹性固定装置、第二弹性固定装置以及震动电机，通过开启震动电机使水平过滤网震动，避免了当固体杂质堵塞水平过滤网的滤孔而导致的过滤效率的降低的问题;通过使医疗废水依次通过过滤室、杀菌消毒室以及净化室，一次完成对医疗废水的除杂、消毒杀菌以及净化，使处理过的医疗废水达标排放，减少了医疗废水处理的工序，降低了医疗废水处理的价格，且提高工作效率。
权利要求书
1.一种具有防堵塞功能的医疗废水处理装置，包括壳体、设置在壳体顶壁上的进水口以及设置在壳体底壁上的第三出水口，其特征在于，在所述壳体内从上到下依次设置有过滤室、杀菌消毒室和净化室，所述过滤室内设置有水平过滤网，所述水平过滤网的一端设置有第一弹性固定装置，所述第一弹性固定装置包括第一U形固定块、2个第一弹性块以及2个第二弹性块，所述第一U形固定块与水平过滤网的一端固定连接，所述水平过滤网与第一U形固定块的顶壁之间平行设置有2个第一弹性块，所述水平过滤网与第一U形固定块的底壁之间平行设置有2个第二弹性块，所述水平过滤网的另一端与第一弹性固定装置对称的设置有第二弹性固定装置，所述水平过滤网上设置有震动电机，所述过滤室的底壁上设置有与杀菌消毒室连通的第一出水口，所述杀菌消毒室内靠近壳体一侧壁处设置有竖直气管，所述竖直气管上均匀设置有与竖直气管连通的喷嘴，所述竖直气管上设置有进气管，所述杀菌消毒室的底壁上设置有与净化室连通的第二出水口，所述净化室内设置有第一过滤层、第二过滤层以及第三过滤层。
2.根据权利要求1所述的一种具有防堵塞功能的医疗废水 处理装置，其特征在于，所述杀菌消毒室内设置有搅拌装置，所述搅拌装置包括转轴、带动转轴转动的电机以及设置在转轴上的搅拌桨。
3.根据权利要求1所述的一种具有防堵塞功能的医疗废水处理装置，其特征在于，所述净化室设置有与净化室连通的抽真空装置以及设置在净化室的真空表，所述抽真空装置包括真空泵以及与净化室连通的真空管。
4.根据权利要求1所述的一种具有防堵塞功能的医疗废水处理装置，其特征在于，在所述净化室内靠近第二出水口处设置有布水孔板。
说明书
一种具有防堵塞功能的医疗废水处理装置
技术领域
本实用新型涉及医疗技术领域，尤其涉及一种具有防堵塞功能的医疗废水处理装置。
背景技术
医院污水来源及成分复杂，危害性大，来源主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康。
目前，针对医疗污水的处理，通常由过滤设备滤除污水中的杂质或医疗废料，然后对污水进一步的过滤处理，需要用到滤网、初效过滤器、高效过滤器等多种设备逐一处理，最后输入消毒罐或消毒池内消毒处理，最后灭菌后达标排放。需要的设备数量多、造价昂贵且处理步骤繁琐，需要占用大量的空间，不适用于医疗污水的处理;其中含有大量未经消毒的传染病毒或细菌，需要进一步处理，增加处理成本;并且医疗废料过滤的过程中，过滤网容易被堵塞，当被堵住时，需要手动去清理过滤网上的杂质，这种去除杂质的方法不卫生且效率低。
发明内容
本实用新型的目的在于：针对上述需要的医疗废水设备数量多、造价昂贵且处理步骤繁琐，需要占用大量的空间，大量未经消毒的传染病毒或细菌，需要进一步处理的问题，导致滤网易被堵塞，处理成本高的问题，本实用新型提供一种具有防堵塞功能的医疗废水处理装置。

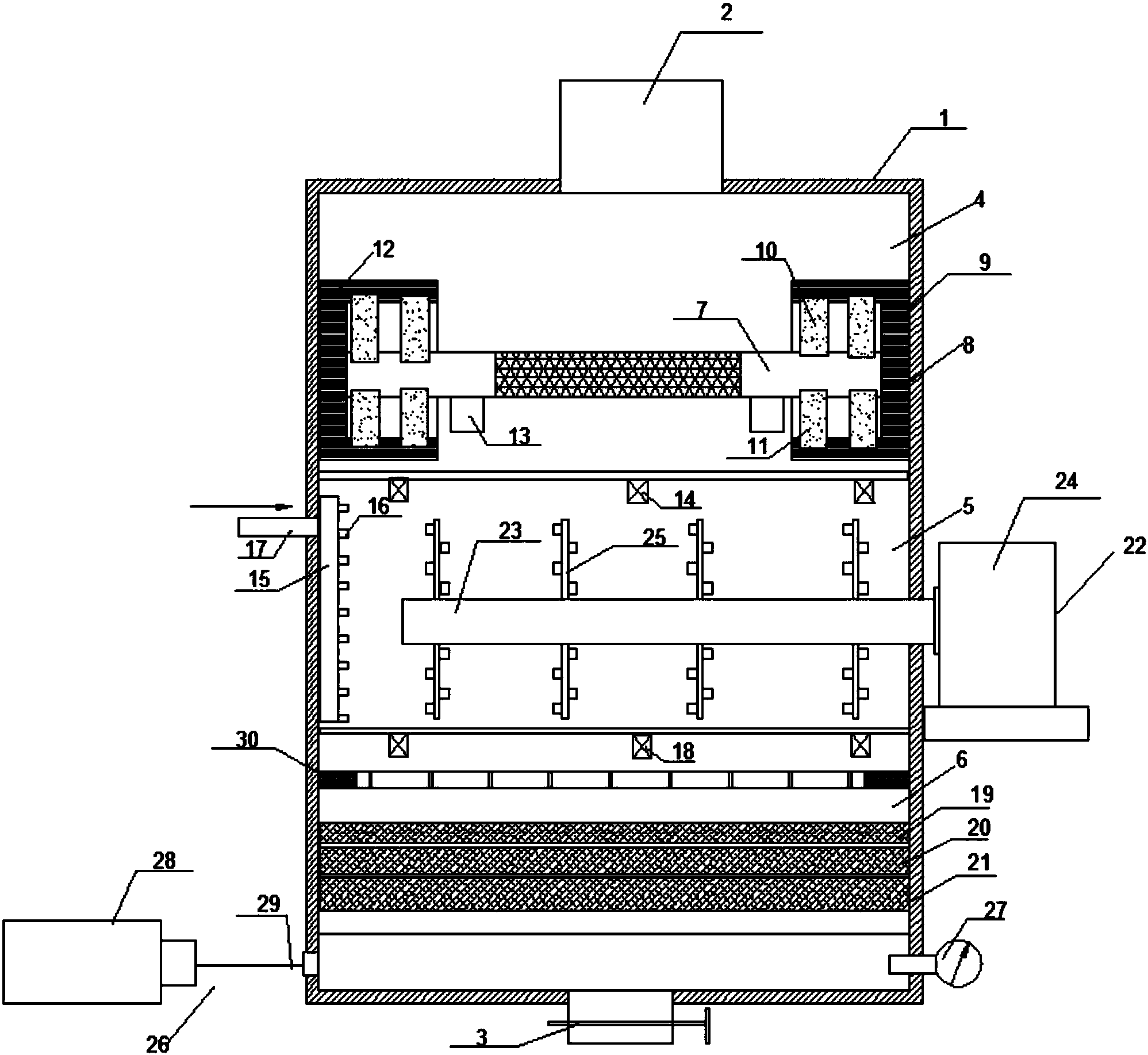

本实用新型采用的技术方案如下：一种具有防堵塞功能的医疗废水处理装置，包括壳体、设置在壳体顶壁上的进水口以及设置在壳体底壁上的第三出水口，在所述壳体内从上到下依次设置有过滤室、杀菌消毒室和净化室，所述过滤室内设置有水平过滤网，所述水平过滤网的一端设置有第一弹性固定装置，所述第一弹性固定装置包括第一U形固定块、2个第一弹性块以及2个第二弹性块，所述第一U形固定块与水平过滤网的一端固定连接，所述水平过滤网与第一U形固定块的顶壁之间平行设置有2个第一弹性块，所述水平过滤网与第一U形固定块的底壁之间平行设置有2个第二弹性块，所述水平过滤网的另一端与第一弹性固定装置对称的设置有第二弹性固定装置，所述水平过滤网上设置有震动电机，所述过滤室的底壁上设置有与杀菌消毒室连通的第一出水口，所述杀菌消毒室内靠近壳体一侧壁处设置有竖直气管，所述竖直气管上均匀设置有与竖直气管连通的喷嘴，所述竖直气管上设置有进气管，所述杀菌消毒室的底壁上设置有与净化室连通的第二出水口，所述净化室内设置有第一过滤层、第二过滤层以及第三过滤层。
医疗废水首先通过进水口进入过滤室，医疗废水被水平过滤室内的过滤网过滤，滤除其中的大量的较大的悬浮物和漂浮物;再流向杀菌消毒室，臭氧通过进气管进入竖直气管，再通过喷嘴喷洒到杀菌消毒室内，对医疗废水进行杀菌消毒处理;经过消毒后的医疗废水通过第二出水口流进净化室，所述第一过滤层为沸石过滤层，第二过滤层为陶瓷过滤层，第三过滤层为活性炭过滤层，在第一过滤层、第二过滤层和第三过滤层的作用对医疗废水深度的过滤除杂、去除异味;通过采用带有第一弹性固定装置、第二弹性固定装置以及震动电机，通过开启震动电机使水平过滤网震动，避免了当固体杂质堵塞水平过滤网的滤孔而导致的过滤效率的降低的问题;通过使医疗废水依次通过过滤室、杀菌消毒室以及净化室，一次完成对医疗废水的除杂、消毒杀菌以及净化，使处理过的医疗废水达标排放，减少了医疗废水处理的工序，降低了医疗废水处理的价格，且提高工作效率。
优选地，所述杀菌消毒室内设置有搅拌装置，所述搅拌装置包括转轴、带动转轴转动的电机以及设置在转轴上的搅拌桨。通过搅拌装置可以使臭氧充分的与医疗废水混合。
优选地，所述净化室设置有与净化室连通的抽真空装置以及设置在净化室的真空表，所述抽真空装置包括真空泵以及与净化室连通的真空管。通过真空泵对净化室抽真空，可以加快医疗废水通过第一过滤层、第二过滤层以及第三过滤层，完成医疗废水的净化。
优选地，在所述净化室内靠近第二出水口处设置有布水孔板。通过布水孔板使医疗废水均匀的分布在第一过滤层、第二过滤层以及第三过滤层。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1.通过采用带有第一弹性固定装置、第二弹性固定装置以及震动电机，通过开启震动电机使水平过滤网震动，避免了当固体杂质堵塞水平过滤网的滤孔而导致的过滤效率的降低的问题;
2.通过使医疗废水依次通过过滤室、杀菌消毒室以及净化室，一次完成对医疗废水的除杂、消毒杀菌以及净化，使处理过的医疗废水达标排放，减少了医疗废水处理的工序，降低了医疗废水处理的价格，且提高工作效率;
3.通过真空泵对净化室抽真空，可以加快医疗废水通过第一过滤层、第二过滤层以及第三过滤层，完成医疗废水的净化。
