申请日2018.01.30
公开(公告)日2018.11.06
IPC分类号C02F9/02
摘要
本实用新型公开了一种便于检修的雨水处理用水箱，包括箱体、粗过滤板、精过滤板、隔板、卡板、驱动电机、支撑杆、主轴、主动齿轮、副轴、刀片、矩形柱、从动齿轮、活性炭层、转盘、固定轴、第一连接杆、第二连接杆、抽水管、抽水板、出水管、进水管、控制面板和单向阀，箱体内部固定有隔板，隔板一侧设置有粗过滤板，粗过滤板两端分别与箱体和隔板固定连接，箱体一侧壁中部固定有卡板，卡板一侧固定有驱动电机，该水箱结构紧凑，操作简单，粗过滤板和精过滤板分别可以过滤大杂质和细微的小杂质，可以达到一定的净水效果，副轴上的刀片在水中旋转可以粉碎一些大杂质，帮助活性炭层吸附，增加吸附效果。
权利要求书

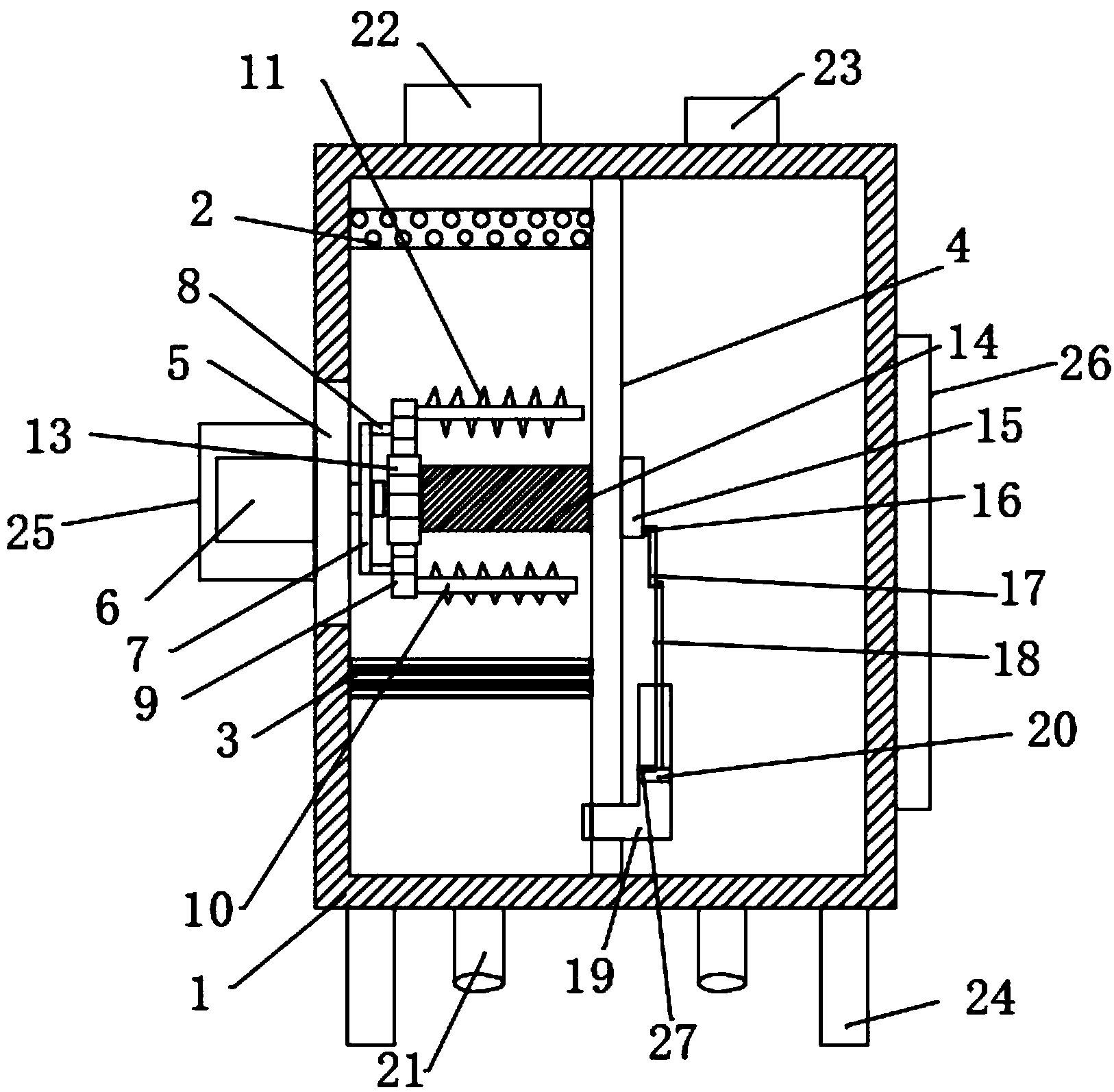

1.一种便于检修的雨水处理用水箱，包括箱体(1)、粗过滤板(2)、精过滤板(3)、隔板(4)、卡板(5)、驱动电机(6)、支撑杆(7)、主轴(8)、主动齿轮(9)、副轴(10)、刀片(11)、矩形柱(12)、从动齿轮(13)、活性炭层(14)、转盘(15)、固定轴(16)、第一连接杆(17)、第二连接杆(18)、抽水管(19)、抽水板(20)、出水管(21)、进水管(22)、控制面板(23)和单向阀(27)，其特征在于：所述箱体(1)内部固定有隔板(4)，所述隔板(4)一侧设置有粗过滤板(2)，所述粗过滤板(2)两端分别与箱体(1)和隔板(4)固定连接，所述箱体(1)一侧壁中部固定有卡板(5)，所述卡板(5)一侧固定有驱动电机(6)，所示驱动电机(6)输出轴的端部穿过隔板(4)与转盘(15)固定连接，且转盘(15)与隔板(4)转动连接，所述隔板(4)远离转盘(15)一侧固定有矩形柱(12)，且矩形柱(12)套设在驱动电机(6)的输出轴外部，所述矩形柱(12)外侧包裹有活性炭层(14)，所述矩形柱(12)一端套接固定有从动齿轮(13)，所述驱动电机(6)的输出轴外侧套接固定有支撑杆(7)，所述支撑杆(7)顶部和底部靠近隔板(4)的一侧对称设置有主轴(8)，且主轴(8)与支撑杆(7)转动连接，所述支撑杆(7)顶部和底部的主轴(8)远离支撑杆(7)的一端均套接固定有主动齿轮(9)，且从动齿轮(13)与支撑杆(7)顶部和底部的主动齿轮(9)啮合连接，所述支撑杆(7)顶部和底部的主动齿轮(9)远离支撑杆(7)的一侧均固定有副轴(10)，所述支撑杆(7)顶部和底部的副轴(10)外侧均安装有刀片(11)，所述隔板(4)一侧设置有精过滤板(3)，所述精过滤板(3)两端分别与箱体(1)和隔板(4)固定连接，所述转盘(15)远离隔板(4)一侧固定有固定轴(16)，所述固定轴(16)远离转盘(15)的一侧与第一连接杆(17)转动连接，所述第一连接杆(17)远离固定轴(16)一端与第二连接杆(18)转动连接，所述第二连接杆(18)底部固定有抽水板(20)，所述隔板(4)底部开设有通孔，且通孔内部设置有抽水管(19)，所述抽水管(19)一端穿过隔板(4)，所述抽水板(20)设置在抽水管(19)另一端内部，所述抽水板(20)内部设置有单向阀(27)，所述箱体(1)底部对称固定有出水管(21)，所述箱体(1)底部的两个出水管(21)分别位于隔板(4)两侧，所述箱体(1)顶部固定有进水管(22)控制面板(23)，且控制面板(23)电性连接驱动电机(6)。
2.根据权利要求1所述的一种便于检修的雨水处理用水箱，其特征在于：所述箱体(1)底部四角固定有支撑脚(24)。
3.根据权利要求1所述的一种便于检修的雨水处理用水箱，其特征在于：所述固定轴(16)位于转盘(15)边缘。
4.根据权利要求1所述的一种便于检修的雨水处理用水箱，其特征在于：所述驱动电机(6)外侧包裹有防护架(25)。
5.根据权利要求1所述的一种便于检修的雨水处理用水箱，其特征在于：所述箱体(1)远离驱动电机(6)一侧安装有密封门(26)。
说明书
一种便于检修的雨水处理用水箱
技术领域
本实用新型涉及水箱技术领域，具体为一种便于检修的雨水处理用水箱。
背景技术
雨水若直接排掉，严重浪费水资源，还会造成环境污染。目前一般会进行雨水的净化处理、循环利用，其中很重要的一个设备就是雨水净化装置。现有技术中的雨水净化装置结构复杂、成本高，有时会出现雨水中的杂物堵塞管道的状况，影响雨水净化装置的正常使用。
目前的生活雨水净化装置一般采用机械格栅对雨水杂物进行初步滤除，避免堵塞管道，但是对于过大的杂物容易造成管道堵塞。为此，我们提出一种便于检修的雨水处理用水箱。
实用新型内容
本实用新型的目的在于提供一种便于检修的雨水处理用水箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于检修的雨水处理用水箱，包括箱体、粗过滤板、精过滤板、隔板、卡板、驱动电机、支撑杆、主轴、主动齿轮、副轴、刀片、矩形柱、从动齿轮、活性炭层、转盘、固定轴、第一连接杆、第二连接杆、抽水管、抽水板、出水管、进水管、控制面板和单向阀，所述箱体内部固定有隔板，所述隔板一侧设置有粗过滤板，所述粗过滤板两端分别与箱体和隔板固定连接，所述箱体一侧壁中部固定有卡板，所述卡板一侧固定有驱动电机，所示驱动电机输出轴的端部穿过隔板与转盘固定连接，且转盘与隔板转动连接，所述隔板远离转盘一侧固定有矩形柱，且矩形柱套设在驱动电机的输出轴外部，所述矩形柱外侧包裹有活性炭层，所述矩形柱一端套接固定有从动齿轮，所述驱动电机的输出轴外侧套接固定有支撑杆，所述支撑杆顶部和底部靠近隔板的一侧对称设置有主轴，且主轴与支撑杆转动连接，所述支撑杆顶部和底部的主轴远离支撑杆的一端均套接固定有主动齿轮，且从动齿轮与支撑杆顶部和底部的主动齿轮啮合连接，所述支撑杆顶部和底部的主动齿轮远离支撑杆的一侧均固定有副轴，所述支撑杆顶部和底部的副轴外侧均安装有刀片，所述隔板一侧设置有精过滤板，所述精过滤板两端分别与箱体和隔板固定连接，所述转盘远离隔板一侧固定有固定轴，所述固定轴远离转盘的一侧与第一连接杆转动连接，所述第一连接杆远离固定轴一端与第二连接杆转动连接，所述第二连接杆底部固定有抽水板，所述隔板底部开设有通孔，且通孔内部设置有抽水管，所述抽水管一端穿过隔板，所述抽水板设置在抽水管另一端内部，所述抽水板内部设置有单向阀，所述箱体底部对称固定有出水管，所述箱体底部的两个出水管分别位于隔板两侧，所述箱体顶部固定有进水管控制面板，且控制面板电性连接驱动电机。
优选的，所述箱体底部四角固定有支撑脚。
优选的，所述固定轴位于转盘边缘。
优选的，所述驱动电机外侧包裹有防护架。
优选的，所述箱体远离驱动电机一侧安装有密封门。
与现有技术相比，本实用新型的有益效果是：该水箱结构紧凑，操作简单，粗过滤板和精过滤板分别可以过滤大杂质和细微的小杂质，可以达到一定的净水效果，副轴上的刀片在水中旋转可以粉碎一些大杂质，帮助活性炭层吸附，增加吸附效果，由精过滤板过滤可以使雨水过滤更彻底，过滤完成的水由抽水管进行抽水，将干净的水抽到隔板另一侧由出水管放出以便继续使用，该装置驱动电机部分可以除去清洗，装置涉及的主轴、副轴以及刀片等部件均由不锈刚材料制成，防水、耐脏、实用。
