申请日2018.03.08
公开(公告)日2019.03.01
IPC分类号B01D29/56
摘要
本实用新型公开了一种可回收利用的污水处理池，包括污水处理池，污水处理池设置有排水口，排水口处连接有蓄水池，蓄水池上方设置有用于供喷水织布机使用的抽水装置;上述装置具有节约水资源和提高水资源利用率的优点。
权利要求书

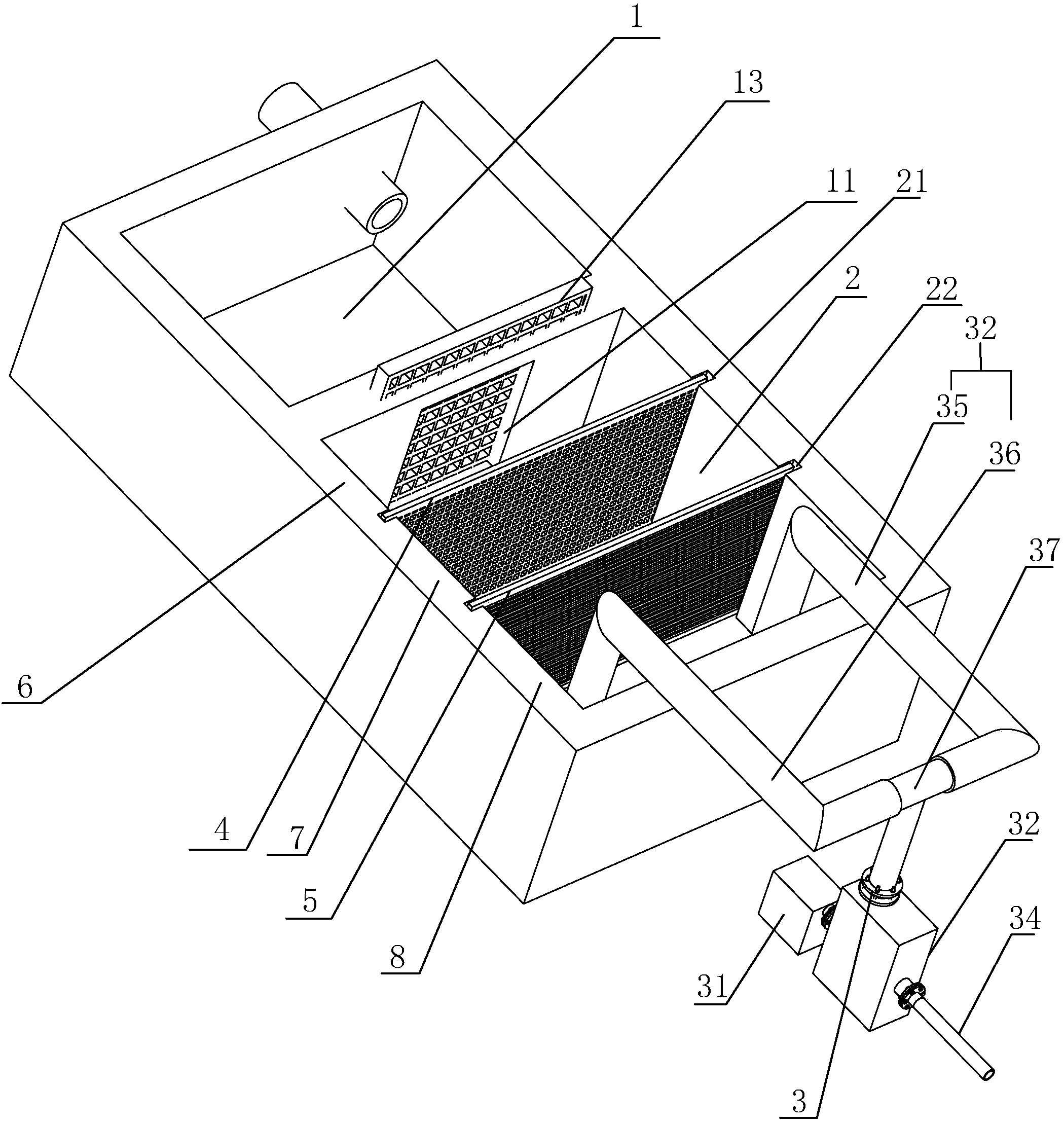

1.一种可回收利用的污水处理池，包括污水处理池(1)，所述污水处理池(1)设置有排水口(11)，其特征在于：所述排水口(11)处连接有蓄水池(2)，所述蓄水池(2)上方设置有用于供喷水织布机使用的抽水装置(3)，所述排水口(11)与蓄水池(2)之间设置有过滤栅栏(12)，所述蓄水池(2)内设置有第一过滤网(4)和第二过滤网(5)，所述第一过滤网(4)上设置有第一过滤孔(41)，所述第二过滤网(5)上设置有第二过滤孔(51)，所述抽水装置(3)包括电机(31)、水泵(32)、水管(33)和用于供喷水织布机的输送管(34)，所述电机(31)的输出轴与水泵(32)连接，所述水管(33)一端与水泵(32)的进水口连接，所述水管(33)另一端插入到蓄水池(2)内，所述输送管(34)连接在水泵(32)出水口上, 所述蓄水池(2)侧壁上设置有第一凹槽(21)和第二凹槽(22)，所述第一过滤网(4)通过第一凹槽(21)与蓄水池(2)连接，所述第二过滤网(5)通过第二凹槽(22)与蓄水池(2)连接。
2.根据权利要求1所述的一种可回收利用的污水处理池，其特征在于：所述第二过滤孔(51)小于第一过滤孔(41)。
3.根据权利要求1所述的一种可回收利用的污水处理池，其特征在于：所述第一过滤网(4)和第二过滤网(5)将蓄水池(2)分为第一过滤区(6)、第二过滤区(7)和第三过滤区(8)，所述抽水装置(3)安装在第三过滤区(8)。
4.根据权利要求1所述的一种可回收利用的污水处理池，其特征在于：所述水管(33)包括第一水管(35)和第二水管(36)，所述第一水管(35)和第二水管(36)之间设置有连接管(37)，所述第一水管(35)与第二水管(36)通过连接管(37)与水泵(32)的进水口连接。
说明书
一种可回收利用的污水 处理池
技术领域
本实用新型涉及一种污水处理池领域，特别涉及一种可回收利用的污水处理池。
背景技术
我国是纺织产品生产大国，印染是纺织产品的一个重要过程，印染的用水量是很大的，水的利用率很低，增大了印染的生产成本，比如一台圆网印花机一天的用水量在20吨左右，水资源浪费严重，加之我国的水资源比较匮乏且污水排放对水质的影响比较严重，如何节约水资源和减少污水排放而避免对环境造成污染成为了人们普遍关注的问题。
申请号为CN201220441990.9、授权公告日为2013年04月10日的中国专利公开了一种改进的污水处理池，包括初级处理池本体，污水处理池本体包括第一污水处理池、第二污水处理池和第三污水处理池，污水处理池本体边缘固定有栅栏，第一污水处理池内设置有污水进水管，污水进水管处设置有控制装置，第一污水处理池内设有污水处理装置，第一污水处理池通过输送管与第二污水处理池相连，第二污水处理池内设有压滤机，第二污水处理池与第三污水处理池之间设有排水口，排水口处设有过滤网。
现有技术使用方便，污水的处理效果好，处理后的污水能直接排放到河道中，对河道没有任何的污染，但是，现有技术没有将处理好的污水进行回收再利用，直接排入到河道中造成了水资源的浪费。
实用新型内容
本实用新型的目的是提供一种可回收利用的污水处理池，其解决了处理后的污水回收再利用的问题，具有节约水资源和提高水资源利用率的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种可回收利用污水处理池，包括污水处理池，污水处理池设置有排水口，排水口处连接有蓄水池，蓄水池上方设置有用于供喷水织布机使用的抽水装置，排水口与蓄水池之间设置有过滤栅栏，蓄水池内设置有第一过滤网和第二过滤网，第一过滤网上设置有第一过滤孔，第二过滤网上设置有第二过滤孔，抽水装置包括电机、水泵、水管和用于供喷水织布机的输送管，电机的输出轴与水泵连接，水管一端与水泵的进水口连接，水管另一端插入到蓄水池内，输送管连接在水泵出水口上，蓄水池侧壁上设置有第一凹槽和第二凹槽，第一过滤网通过第一凹槽与蓄水池连接，第二过滤网通过第二凹槽与蓄水池连接。
采用上述技术方案，污水流经污水处理池进过处理后得到可利用的水，通过排水口排入到蓄水池内，通过抽水装置将蓄水池内的水抽出用于喷水织布机，将污水回收再利用，节约水资源和提高水资源的利用率。将处理后的水通过过滤栅栏过滤掉水中较大的杂质和泥沙。处理后的污水流经第一过滤网通过第一过滤孔将水中的杂质和泥沙进一步过滤，过滤后的水流经第二过滤网通过第二过滤孔将水中的杂质和泥沙再次过滤，确保流经第二过滤网后的污水中没有杂质和泥沙，再通过抽水装置将水抽出进行利用。在使用过程中，给电机通电启动电机，电机转动带动水泵工作，水泵将蓄水池内的水吸出，通过水管输送到输送管内，通过输送管输送到喷水织布机进行使用，在使用过程中，操作人员可以直接将第一过滤网沿着第一凹槽自上而下插到蓄水池内，操作人员可以直接将第二过滤网沿着第二凹槽自上而下插到蓄水池内，方便操作人员安装和拆卸第一过滤网和第二过滤网。
进一步优选为：第二过滤孔小于第一过滤孔。
采用上述技术方案，将污水中的细小杂质和泥沙进行过滤。
进一步优选为：第一过滤网和第二过滤网将蓄水池分为第一过滤区、第二过滤区和第三过滤区，抽水装置安装在第三过滤区。
采用上述技术方案，确保抽水装置抽出的水含有极少的杂质，防止杂质进入到喷水织布机内堵塞喷水织布机。
进一步优选为：水管包括第一水管和第二水管，第一水管和第二水管之间设置有连接管，第一水管与第二水管通过连接管与水泵的进水口连接。
采用上述技术方案，通过第一进水管和第二进水管进行抽水，提高抽水装置的抽水效率。
综上所述，本实用新型具有以下有益效果：
1.通过在污水处理池上设置蓄水池和抽水装置，将污水回收再利用，节约水资源和提高水资源的利用率;
2.通过在排水口与蓄水池之间设置有过滤栅栏，将处理后的水通过过滤栅栏过滤掉水中较大的杂质和泥沙;
3.通过在蓄水池内设置有第一过滤网和第二过滤网，将处理后的污水进行两次过滤，确保污水中没有杂质和泥沙，再通过抽水装置将水抽出进行利用;
4.通过第二过滤孔小于第一过滤孔，将污水中的细小杂质和泥沙进行过滤;
5.通过蓄水池侧壁上设置有第一凹槽和第二凹槽，方便操作人员安装和拆卸第一过滤网和第二过滤网;
6.通过第一过滤网和第二过滤网将蓄水池分为第一过滤区、第二过滤区和第三过滤区，抽水装置安装在第三过滤区，确保抽水装置抽出的水含有极少的杂质，防止杂质进入到喷水织布机内堵塞喷水织布机;
7.通过抽水装置由电机、水泵、水管和用于供喷水织布机的输送管组成，给电机通电启动电机，电机转动带动水泵工作，水泵将蓄水池内的水吸出，通过水管输送到输送管内，通过输送管输送到喷水织布机进行使用;
8.通过设置第一水管和第二水管，提高抽水装置的抽水效率。
