申请日2018.07.16
公开(公告)日2019.03.01
IPC分类号C02F9/14
摘要
本实用新型属于污水处理应用技术领域，具体公开了一种人工湿地污水深度处理系统，由长方形箱体、支腿、进料口、出料口、阀门、粉碎组件和灭菌组件组成。本实用新型的一种人工湿地污水深度处理系统的有益效果在于：1、其设计结构合理，相配合使用的长方形箱体、进料口、出料口、阀门、粉碎组件和灭菌组件结构，能对人工湿地污水中的大颗粒或块状的固体进行粉碎，且能高效、稳定的对污水中的有害成分的灭除作业，达到了人工湿地污水的精准环保处理目的，实现了环保生产要求;2、防爆性能优、工作噪音小，使用寿命长。
权利要求书

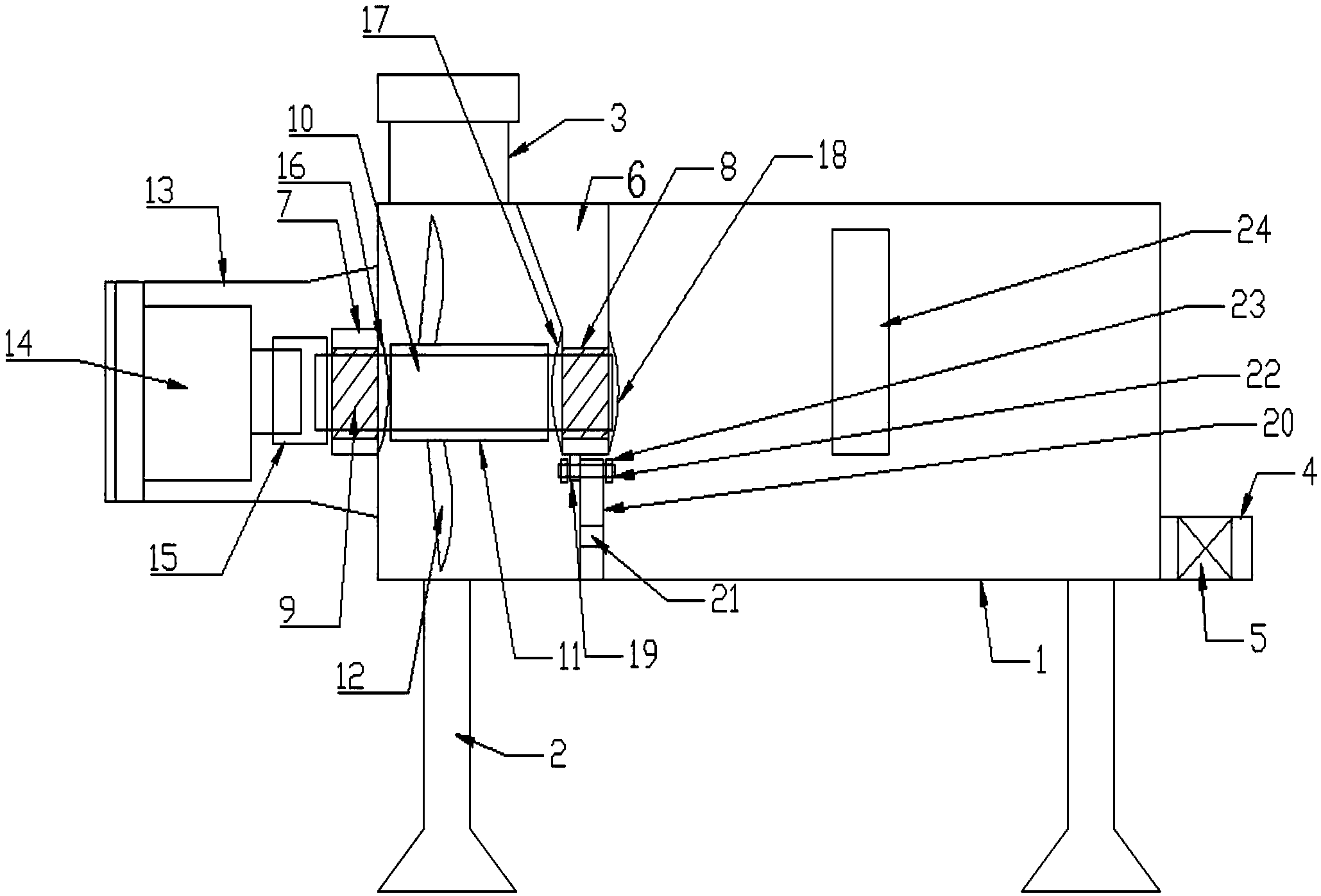

1.一种人工湿地污水深度处理系统，其特征在于：由长方形箱体(1)，及设置在长方形箱体(1)底部的支腿(2)，及设置在长方形箱体(1)一端上部的进料口(3)，及设置在长方形箱体(1)一端底部的出料口(4)，及设置在出料口(4)内的阀门(5)，及设置在长方形箱体(1)一端的粉碎组件，及设置在长方形箱体(1)一端的灭菌组件组成;所述粉碎组件，包括设置在长方形箱体(1)一端内的竖定位板(6)，及设置在竖定位板(6)一端内的第一轴承(8)，及设置在长方形箱体(1)一端外壁的定位套(7)，及设置在定位套(7)内的第二轴承(9)，及两端分别贯穿第一轴承(8)、第二轴承(9)的转轴(10)，及与转轴(10)相配合使用的转轴套(11)，及设置在转轴套(11)上的若干个粉碎刀(12)，及设置在长方形箱体(1)内壁且与转轴(10)相配合使用的第一密封圈(16)，及设置在竖定位板(6)一端两侧且与转轴(10)相配合使用的第二密封圈(17)、第三密封圈(18)，及设置在长方形箱体(1)外侧且与定位套(7)相配合使用的罩壳(13)，及设置在罩壳(13)内的电机(14)，及与转轴(10)、电机(14)相配合使用的驱动连接套(15);所述灭菌组件，包括对称设置在长方形箱体(1)一端外壁的一组中空定位板(24)，及与一组中空定位板(24)相配合使用的倒U型定位板(25)，及设置在倒U型定位板(25)内的螺纹定位孔(26)，及与第一螺纹定位孔(26)相配合使用的内螺纹定位套(28)，及设置在内螺纹定位套(28)一端的长方形紫外灯安装板(27)，及对称设置在长方形紫外灯安装板(27)内部两端的若干个组紫外灯安装座(30)，及与若干个组紫外灯安装座(30)相配合使用的若干个杀菌紫外灯(31)，及与第一螺纹定位孔(26)、内螺纹定位套(28)相配合使用的辅助定位螺杆(29)。
2.根据权利要求1所述的一种人工湿地污水 深度处理系统，其特征在于：所述人工湿地污水深度处理系统，还包括设置在竖定位板(6)一端的定位耳板(19)，及与定位耳板(19)相配合使用的滤板(20)，及设置在滤板(20)内的若干个滤孔(21)，及与定位耳板(19)、滤板(20)相配合使用的定位螺杆(22)、定位螺母(23)。
说明书
一种人工湿地污水深度处理系统
技术领域
本实用新型属于污水处理应用技术领域，具体涉及一种人工湿地污水深度处理系统。
背景技术
人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行处理的一种技术。其作用机理包括吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水分和养分吸收及各类动物的作用。
人工湿地是一个综合的生态系统，它应用生态系统中物种共生、物质循环再生原理，结构与功能协调原则，在促进废水中污染物质良性循环的前提下，充分发挥资源的生产潜力，防止环境的再污染，获得污水处理与资源化的最佳效益。
用于污水处理的设备有很多，而如何提供一种高效、稳定和环保的湿地污水处理装置是当前的主要研究方向。
因此，基于上述问题，本实用新型提供一种人工湿地污水深度处理系统。
实用新型内容
实用新型目的：本实用新型的目的是提供一种人工湿地污水深度处理系统，其设计结构合理，相配合使用的长方形箱体、进料口、出料口、阀门、粉碎组件和灭菌组件结构，能对人工湿地污水中的大颗粒或块状的固体进行粉碎，且能高效、稳定的对污水中的有害成分的灭除作业，达到了人工湿地污水的精准环保处理目的，实现了环保生产要求。
技术方案：本实用新型提供一种人工湿地污水深度处理系统，由长方形箱体，及设置在长方形箱体底部的支腿，及设置在长方形箱体一端上部的进料口，及设置在长方形箱体一端底部的出料口，及设置在出料口内的阀门，及设置在长方形箱体一端的粉碎组件，及设置在长方形箱体一端的灭菌组件组成;所述粉碎组件，包括设置在长方形箱体一端内的竖定位板，及设置在竖定位板一端内的第一轴承，及设置在长方形箱体一端外壁的定位套，及设置在定位套内的第二轴承，及两端分别贯穿第一轴承、第二轴承的转轴，及与转轴相配合使用的转轴套，及设置在转轴套上的若干个粉碎刀，及设置在长方形箱体内壁且与转轴相配合使用的第一密封圈，及设置在竖定位板一端两侧且与转轴相配合使用的第二密封圈、第三密封圈，及设置在长方形箱体外侧且与定位套相配合使用的罩壳，及设置在罩壳内的电机，及与转轴、电机相配合使用的驱动连接套;所述灭菌组件，包括对称设置在长方形箱体一端外壁的一组中空定位板，及与一组中空定位板相配合使用的倒U型定位板，及设置在倒U型定位板内的螺纹定位孔，及与第一螺纹定位孔相配合使用的内螺纹定位套，及设置在内螺纹定位套一端的长方形紫外灯安装板，及对称设置在长方形紫外灯安装板内部两端的若干个组紫外灯安装座，及与若干个组紫外灯安装座相配合使用的若干个杀菌紫外灯，及与第一螺纹定位孔、内螺纹定位套相配合使用的辅助定位螺杆。
本技术方案的，所述人工湿地污水深度处理系统，还包括设置在竖定位板一端的定位耳板，及与定位耳板相配合使用的滤板，及设置在滤板内的若干个滤孔，及与定位耳板、滤板相配合使用的定位螺杆、定位螺母。
与现有技术相比，本实用新型的一种人工湿地污水深度处理系统的有益效果在于：1、其设计结构合理，相配合使用的长方形箱体、进料口、出料口、阀门、粉碎组件和灭菌组件结构，能对人工湿地污水中的大颗粒或块状的固体进行粉碎，且能高效、稳定的对污水中的有害成分的灭除作业，达到了人工湿地污水的精准环保处理目的，实现了环保生产要求;2、防爆性能优、工作噪音小，使用寿命长。
