申请日1999.08.13
公开(公告)日2001.03.14
IPC分类号C02F7/00
摘要
本实用新型公开了一种高效污泥循环式曝气器,它包括混流筒及内设的螺旋板,由其底部设置的空气管及喷嘴置入引流器中心,使混流筒的出口端分别设置格栅孔板和返流罩。具有不产生污泥堵塞,污水不进入空气管,使污水及污泥能再循环使用,提高污水处理能力,以及提高氧气转移率40—60%的特点。
権利要求書

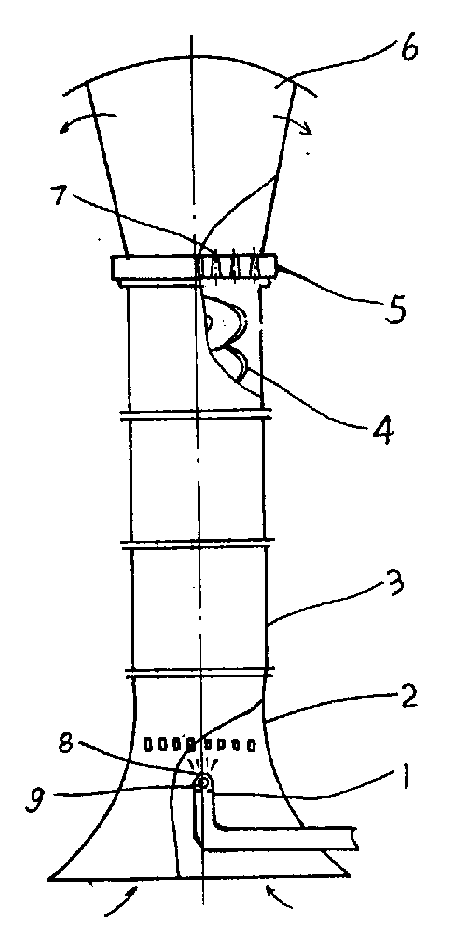

1、高效污泥循环式曝气器，它包括混流筒及其内设的螺旋板，其特征 在于所述的混流筒(3()的底部安装有呈双曲线状的引流器(2)，在引 流器(2)上引入的空气管(1)置入在中心位置处，空气管(1)端设有 喷嘴，混流筒(3)上部出口端分别设置格栅孔板(5)和返流罩(6)。
2、按权利要求1所述的高效污泥循环式曝气器，其特征在于所述的格 栅孔板(5)上分布有用以细化气泡的格栅锥孔(7)。
3、按权利要求1所述的高效污泥循环式曝气器，其特征在于所述的返 流罩(6)的罩顶是弧形状，或伞状。
4、按权利要求1所述的高效污泥循环式曝气器，其特征在于所述的空 气管(1)出口端设有轻质塑料球(9)，其外围安装有格条(8)构成， 其球体(9)的比重在1.1-0.9之间。
说明书
高效污泥循环式曝气器
本实用新型涉及一种污水处理装置，具体说是一种向污水送入大量的空 气或氧气的曝气器。
曝气器是污水处理中的重要设备，通过曝气器向污水送入大量的空气或 氧气，要求充气量大，使其产生气泡与污水进行氧交换。
现行对于污水处理中多采用微孔曝气器，它的微气泡发生装置位于曝气 器的下部，但因污泥较多，造成微孔经常被堵塞，而且难以更换;另外，当 运行中也发现在水的深度较大时，上升中微小气泡往往汇集成大气泡，反而 降低了氧转换效率。
另一种筒型曝气器，它是利用其上升空气流借助于螺旋板与水激烈搅拌 混合的形式，从而完成氧气转移工作，其效率较低，引起耗电量增如。
本实用新型的目的是提供一种在深度曝气污水处理中，既能使污泥再循 环、不堵塞，又能使氧转移率高的高效污泥循环式曝气器。
为实现上述目的，本实用新型的技术解决方案是通过以下措施来完成的 高效污泥循环式曝气器，它包括混流筒及其内设的螺旋板，其中由所述的混 流筒的底部安装有呈双曲线状的引流器，在引流器上引入的空气管置入在中 心位置处，空气管端设有喷咀，混流筒上部出口端分别设置格栅孔板和返流 罩。
所述格栅孔板上分布有用以细化气泡的格栅锥孔。
所述的返流罩的罩顶是弧形状，也可以是伞状。
所述的喷咀是在空气管出口处安有轻质塑料球体，与外围设置的格条组 合而成。
本实用新型相比现有技术具有如下特点：
1、本曝气器位于下部采用了双曲线状的引流器，通过引入的压缩空气 产生引射作用，使吸入污泥通过返流罩受阻折向下方再循环使用，从而延长 氧气在水中的行程，加大氧气转移率。
2、将细化气泡的格栅孔板安装在混流筒的上部出口处，既不会堵塞曝 气器，又大大提高了氧气转移率，可提高氧气转移率40-60%，同时还降低 了送风电耗。
3、新型喷咀出口处安有轻质软性塑料球，当空气喷出时，球体上升并 作用在格条内挡住不致吹走，当停止送气时，球体由于水压作用，紧紧压在 喷口上，防止污水进入空气管道内。而且喷咀设计为可拆卸式，可更换不同 孔径，调节空气量。
4、本曝气器的结构设计，还可用于调节活性污泥的回流量，以适应不 同的工作情况。
