申请日2018.01.30
公开(公告)日2018.11.06
IPC分类号F24H4/02; F25B30/06
摘要
本实用新型公开了废水循环式水源热泵废热梯度利用系统，包括补水箱、第一加热系统和第二加热系统，第一加热系统包括第一废水箱、第一余热回收机、第一压缩机、第一热交换器和回收箱，第二加热系统包括第二热交换器、第二余热回收机、第二压缩机和第二废水箱。本实用新型通过设有的第一余热回收机和第一热换器相配合工作能够利用的废水中的热量给冷水加热，节约了水资源，再次通过第二余热回收机和第二热换器相互配合工作对于废水中的热量进行二次利用，充分的利用掉了废水中的热量，另外通过设有的废水箱进行水处理以再次的使用，这样在循环利用的同时也进一步的节约了资源，操作简单，使用方便。
权利要求书

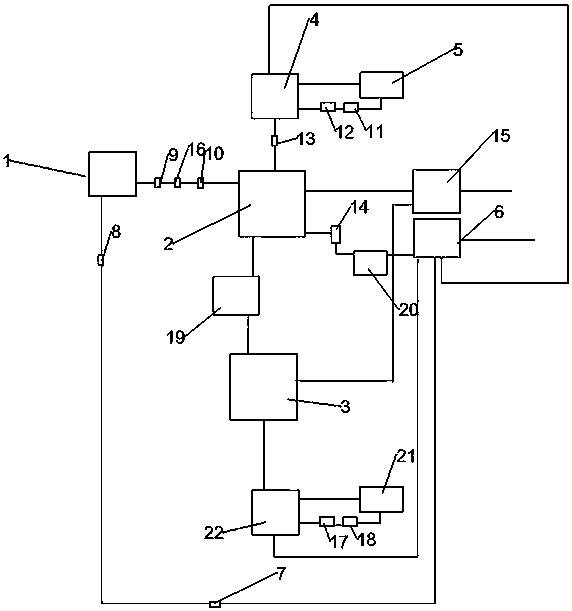

1.废水循环式水源热泵废热梯度利用系统，其特征在于：包括补水箱、第一加热系统和第二加热系统，所述第一加热系统包括第一废水箱、第一余热回收机、第一压缩机、第一热交换器和回收箱，所述第二加热系统包括第二热交换器、第二余热回收机、第二压缩机和第二废水箱，所述第一废水箱与第一余热回收机通过第一连接管相连，所述第一余热回收机通过第二连接管与第一压缩机和第一热交换器相连，所述回收箱通过第三连接管分别与第一余热回收机和用户相连，所述第一余热回收机通过第四连接管与补水箱相连，所述第二废水箱通过五连接管与第一余热回收机和第二余热回收机相连，所述第二余热回收机通过第六连接管与第二热交换器和第二压缩机相连，所述第二余热回收机通过第七连接管与补水箱相连，所述用户通过第八连接管、第九连接管和第十连接管分别与第一废水箱、第一热交换器和第二热交换器相连。
2.根据权利要求1所述的废水循环式水源热泵废热梯度利用系统，其特征在于，所述的第一连接管上设置有第二电磁阀、止回阀、供水泵，所述的第二连接管上设置有第三电磁阀、第一节流阀和第一气液分离器，所述的第三连接管上设置有第四电磁阀，所述的第六连接管上设置有第二气液分离器和第二节流阀，所述的第八连接管设置有过滤器和第一电磁阀。
3.根据权利要求1所述的废水循环式水源热泵废热梯度利用系统，其特征在于，所述的第一废水箱内部的上端设置有过滤网和警报器，所述的过滤网下方还设置有活性炭包。
4.根据权利要求1所述的废水循环式水源热泵废热梯度利用系统，其特征在于，所述的补水箱上还设置有补水口。
5.根据权利要求1所述的废水循环式水源热泵废热梯度利用系统，其特征在于，所述的第一废水箱和第二废水箱的外壁表面上均置有隔热材料。
说明书
废水循环式水源热泵废热梯度利用系统
技术领域
本实用新型涉及热能技术领域，具体涉及废水循环式水源热泵废热梯度利用系统。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水，面对现代科技日益的发展人民对水的需求量越来越大，将现有的水资源进行充分利用有利于解决水资源的短缺，另外也符合可持续发展的战略，水资源的循环利用的一个重要部分便是生活污水的回收再利用。洗浴废水作为一种常见的生活污水，对其进行循环再利用的研究很有必要，洗浴废水是生活废水的主要来源之一，因此，洗浴废水应优先作为一种再利用的水资源，进行循环用水，这必将在学校节约用水中发挥重要作用，并能取得一定的经济效益，鉴于此需要对废热的利用系统做出改进。
发明内容
为解决现有技术的不足，本实用新型提供操作简单，使用方便的废水循环式水源热泵废热梯度利用系统。
本实用新型所采用的技术方案为：废水循环式水源热泵废热梯度利用系统，其特征在于：包括补水箱、第一加热系统和第二加热系统，所述第一加热系统包括第一废水箱、第一余热回收机、第一压缩机、第一热交换器和回收箱，所述第二加热系统包括第二热交换器、第二余热回收机、第二压缩机和第二废水箱，所述第一废水箱与第一余热回收机通过第一连接管相连，所述第一余热回收机通过第二连接管与第一压缩机和第一热交换器相连，所述回收箱通过第三连接管分别与第一余热回收机和用户相连，所述第一余热回收机通过第四连接管与补水箱相连，所述第二废水箱通过五连接管与第一余热回收机和第二余热回收机相连，所述第二余热回收机通过第六连接管与第二热交换器和第二压缩机相连，所述第二余热回收机通过第七连接管与补水箱相连，所述用户通过第八连接管、第九连接管和第十连接管分别与第一废水箱、第一热交换器和第二热交换器相连。
优选地，前述的第一连接管上设置有第二电磁阀、止回阀、供水泵，所述的第二连接管上设置有第三电磁阀、第一节流阀和第一气液分离器，所述的第三连接管上设置有有第四电磁阀，所述的第六连接管上设置有第二气液分离器和第二节流阀，所述的第八连接管设置有过滤器和第一电磁阀。
优选地，前述的第一废水箱内部的上端设置有过滤网和警报器，且所述的过滤网下方还设置有活性炭包。
再优选地，前述的补水箱上还设置有补水口。
进一步优选地，前述的第一废水箱和第二废水箱的外壁表面上均置有隔热材料。
本实用新型的有益效果在于：本实用新型通过设有的第一余热回收机和第一热换器相配合工作能够利用的废水中的热量给冷水加热，节约了水资源，再次通过第二余热回收机和第二热换器相互配合工作对于废水中的热量进行二次利用，充分的利用掉了废水中的热量，另外通过设有的废水箱进行水处理以再次的使用，这样在循环利用的同时也进一步的节约了资源，操作简单，使用方便。
