申请日2018.01.30
公开(公告)日2018.11.02
IPC分类号C02F9/10; C02F103/42
摘要

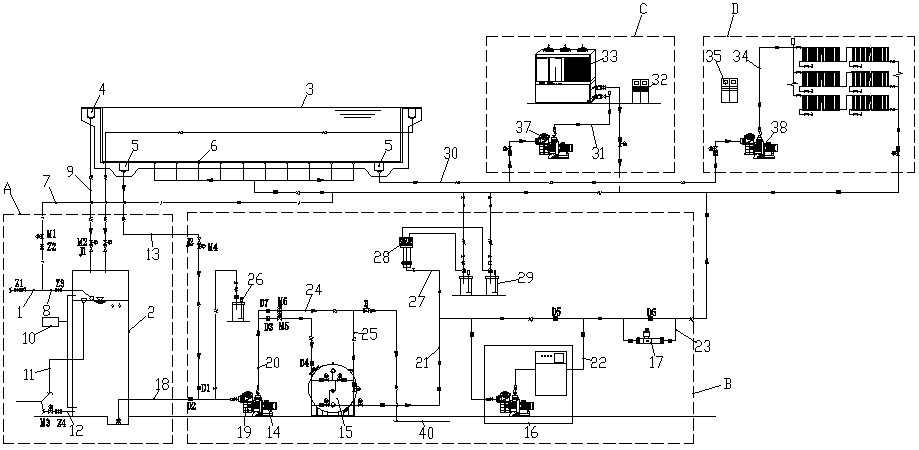

自动化控制节能型循环水处理系统，包括市政给水管、均衡水箱、溢流过滤系统、加热系统和游泳池，游泳池的顶部外周设有若干回水口，游泳池的底部设有若干泄水口和给水口，市政给水管通过第一给水管与游泳池的给水口连接，市政给水管通过第二给水管与均衡水箱的进水口连接，市政给水管上设有第一闸阀，第一给水管上设有第二闸阀和第一电动阀，第二给水管上设有第三闸阀;游泳池的回水口通过第一回水管与均衡水箱的进水口连接，第一回水管上设有第二电动阀和第一截止阀，均衡水箱内设有用于监测水位的液位计，均衡水箱上设有溢流口、出水口和放水口，均衡水箱的溢流口连接有溢流管;本实用新型使用安全、清洁、能够为游泳池提供优质水源。
权利要求书
1.自动化控制节能型循环水处理系统，其特征在于：包括市政给水管、均衡水箱、溢流过滤系统、加热系统和游泳池，游泳池的顶部外周设有若干回水口，游泳池的底部设有若干泄水口和给水口，市政给水管通过第一给水管与游泳池的给水口连接，市政给水管通过第二给水管与均衡水箱的进水口连接，市政给水管上设有第一闸阀，第一给水管上设有第二闸阀和第一电动阀，第二给水管上设有第三闸阀;游泳池的回水口通过第一回水管与均衡水箱的进水口连接，第一回水管上设有第二电动阀和第一截止阀，均衡水箱内设有用于监测水位的液位计，均衡水箱上设有溢流口、出水口和放水口，均衡水箱的溢流口连接有溢流管，溢流管的出水口与外置的集水坑相连接;均衡水箱的放水口连接有放水管，放水管上设有第三电动阀和第四闸阀，均衡水箱的出水口与溢流过滤系统的进水口连接，溢流过滤系统的出水口与游泳池的给水口连接;游泳池的其中部分泄水口与加热系统的进水口连接，该部分泄水口为加热泄水口，加热系统的出水口与游泳池的给水口连接;
游泳池的其余泄水口连接有第一泄水管，该部分的泄水口为排空泄水口，第一泄水管上沿水流方向依次设有第二截止阀、第四电动阀和第一蝶阀。
2.根据权利要求1所述的自动化控制节能型循环水处理系统，其特征在于：溢流过滤系统包括循环水泵、石英砂过滤器、复合型发生器和紫外线消毒装置，均衡水箱的出水口通过第二回水管与循环水泵的进水口连接，第二回水管上设有第二蝶阀，循环水泵上设有毛发聚集器，循环水泵的出水口通过第三回水管与石英砂过滤器的进水口连接，第三回水管上沿水流方向依次设有第三蝶阀、第五电动阀和第四蝶阀，石英砂过滤器的出水口通过第四回水管与游泳池的给水口连接，第四回水管上沿水流方向依次设有第五蝶阀和第六蝶阀，第四回水管上还设有复合型发生器和紫外线消毒装置，复合型发生器通过第五回水管连接在第四回水管上并与第五蝶阀并联，紫外线消毒装置通过第六回水管连接在第四回水管上并与第六蝶阀并联。
3.根据权利要求2所述的自动化控制节能型循环水处理系统，其特征在于：第一泄水管的出水口与循环水泵的进水口连接，循环水泵的出水口连接有第二泄水管，第二泄水管上依次连接有第七蝶阀、第六电动阀和止回阀，石英砂过滤器通过反冲洗管与第二泄水管连接，反冲洗管与第二泄水管之间的连接处位于第六电动阀与止回阀之间。
4.根据权利要求2所述的自动化控制节能型循环水处理系统，其特征在于：第二回水管上连接有絮凝剂投加装置。
5.根据权利要求2所述的自动化控制节能型循环水处理系统，其特征在于：溢流过滤系统还包括调节管，调节管的进水口与第四回水管的进水口连接，调节管的出水口与第四回水管的出水口连接，调节管的上设有水质监测仪和pH调整装置。
6.根据权利要求1所述的自动化控制节能型循环水处理系统，其特征在于：加热系统包括空气源系统和太阳能系统，游泳池的加热泄水口连接有主热水管，空气源系统包括第一热水管和空气源热泵控制柜，第一热水管的进水口与主热水管的出水口连接，第一热水管的出水口与游泳池的给水口连接，第一热水管上沿水流方向依次设有空气源循环水泵和空气源热泵机组，空气源热泵控制柜与空气源热泵机组连接;太阳能系统包括第二热水管和太阳能控制柜，第二热水管的进水口与主热水管的出水口连接，第二热水管的出水口与游泳池的给水口连接，第二热水管上沿水流方向依次设有太阳能循环水泵和太阳能集热板，太阳能控制柜与太阳能集热板连接。
说明书
自动化控制节能型循环水处理系统
技术领域
本实用新型属于游泳池水处理技术领域，具体涉及一种自动化控制节能型循环水处理系统。
背景技术
随着社会经济的不断发展，人民群众对文化体育锻炼的要求也越来越高。游泳作为一种全方位的健身方式，越来越受到大众的青睐。尤其在炎热的夏日，游泳更是人们户外运动的首选。但是，由于游泳过程中游泳者身体与池水直接接触，池水的水质对游泳群体的健康有着直接的影响。同时人体在游泳池时的浸泡过程中，体表会有大量脏物及分泌物脱落溶解于水中，使池水受污染，这些污染物中包含着大量的细菌和各种致病菌。如果池水不卫生，可能会引起眼、耳、鼻、喉、皮肤和消化器官等疾病，甚至可能成为某些疾病 ( 如红眼病、皮肤病、伤寒，甚至性病 ) 的传播媒体。良好的水质不仅对广大游泳者身体健康起重要作用，而且对防止传染病的传播和流行有着直接的影响。因此有效的消毒净化技术的选择，对保障泳池水质安全方面显得至关重要。
实用新型内容
本实用新型为了解决现有技术中的不足之处，提供一种安全、清洁、提供优质水源的自动化控制节能型循环水处理系统。
为解决上述技术问题，本实用新型采用如下技术方案：自动化控制节能型循环水处理系统，包括市政给水管、均衡水箱、溢流过滤系统、加热系统和游泳池，游泳池的顶部外周设有若干回水口，游泳池的底部设有若干泄水口和给水口，市政给水管通过第一给水管与游泳池的给水口连接，市政给水管通过第二给水管与均衡水箱的进水口连接，市政给水管上设有第一闸阀，第一给水管上设有第二闸阀和第一电动阀，第二给水管上设有第三闸阀;游泳池的回水口通过第一回水管与均衡水箱的进水口连接，第一回水管上设有第二电动阀和第一截止阀，均衡水箱内设有用于监测水位的液位计，均衡水箱上设有溢流口、出水口和放水口，均衡水箱的溢流口连接有溢流管，溢流管的出水口与外置的集水坑相连接;均衡水箱的放水口连接有放水管，放水管上设有第三电动阀和第四闸阀，均衡水箱的出水口与溢流过滤系统的进水口连接，溢流过滤系统的出水口与游泳池的给水口连接;游泳池的其中部分泄水口与加热系统的进水口连接，该部分泄水口为加热泄水口，加热系统的出水口与游泳池的给水口连接;
游泳池的其余泄水口连接有第一泄水管，该部分的泄水口为排空泄水口，第一泄水管上沿水流方向依次设有第二截止阀、第四电动阀和第一蝶阀。
溢流过滤系统包括循环水泵、石英砂过滤器、复合型发生器和紫外线消毒装置，均衡水箱的出水口通过第二回水管与循环水泵的进水口连接，第二回水管上设有第二蝶阀，循环水泵上设有毛发聚集器，循环水泵的出水口通过第三回水管与石英砂过滤器的进水口连接，第三回水管上沿水流方向依次设有第三蝶阀、第五电动阀和第四蝶阀，石英砂过滤器的出水口通过第四回水管与游泳池的给水口连接，第四回水管上沿水流方向依次设有第五蝶阀和第六蝶阀，第四回水管上还设有复合型发生器和紫外线消毒装置，复合型发生器通过第五回水管连接在第四回水管上并与第五蝶阀并联，紫外线消毒装置通过第六回水管连接在第四回水管上并与第六蝶阀并联。
第一泄水管的出水口与循环水泵的进水口连接，循环水泵的出水口连接有第二泄水管，第二泄水管上依次连接有第七蝶阀、第六电动阀和止回阀，石英砂过滤器通过反冲洗管与第二泄水管连接，反冲洗管与第二泄水管之间的连接处位于第六电动阀与止回阀之间。
第二回水管上连接有絮凝剂投加装置。
溢流过滤系统还包括调节管，调节管的进水口与第四回水管的进水口连接，调节管的出水口与第四回水管的出水口连接，调节管的上设有水质监测仪和pH调整装置。
加热系统包括空气源系统和太阳能系统，游泳池的加热泄水口连接有主热水管，空气源系统包括第一热水管和空气源热泵控制柜，第一热水管的进水口与主热水管的出水口连接，第一热水管的出水口与游泳池的给水口连接，第一热水管上沿水流方向依次设有空气源循环水泵和空气源热泵机组，空气源热泵控制柜与空气源热泵机组连接;太阳能系统包括第二热水管和太阳能控制柜，第二热水管的进水口与主热水管的出水口连接，第二热水管的出水口与游泳池的给水口连接，第二热水管上沿水流方向依次设有太阳能循环水泵和太阳能集热板，太阳能控制柜与太阳能集热板连接。
采用上述技术方案，本实用新型具有以下有益效果：
(1)、本实用新型可以对游泳池内的水进行循环清洁处理，其具体循环处理过程为：打开第二电动阀以及第一截止阀，游泳池内的水从回水口进入第一回水管，然后经第一回水管进入均衡水箱，均衡水箱用于调整游泳池内的水，以确保游泳池内的足够的水量，例如当均衡水箱上的液位浮球监测到均衡水箱内的水量不达标时，打开第三闸阀，市政给水管通过第二给水管对均衡水箱进行充水，直至均衡水箱内的水量达标，关闭第三闸阀;当均衡水箱内的水超标时，均衡水箱内的过量的水通过溢流管排入集水坑;经过均衡水箱的调节使得游泳池内的水一直处于正常量，接着启动循环水泵，打开第二蝶阀、第三蝶阀和第五电动阀，在循环水泵的抽动下，均衡水箱内的水经过第二回收管和第三回水管进入石英砂过滤器内，经石英砂过滤器过滤后，水接着进入第四回水管，然后经过复合型发生器和紫外线消毒装置的共同消毒过滤处理后回流至游泳池的给水口，完成整套循环水处理过程;
(2)、本实用新型在首次对游泳池进行充水时，打开第一闸阀、第二闸阀和第一电动阀，市政给水管通过第一给水管对游泳池的给水口进行供水;
(3)、在第二回水管上加设絮凝剂投加装置，絮凝剂投加装置采用絮凝剂为聚合氯化铝，促进水中杂质沉降，提高过滤效果;
(4)、本实用新型可以对石英砂过滤器进行反冲洗，石英砂过滤器内设有五阀组，通过五阀组石英砂过滤器利用第二回水管中的水对石英砂过滤器内部进行冲洗，冲洗后的水经反冲洗管向外排出;
(5)、本实用新型在第四回水管上设置水质监测仪，利用水质监测仪对第四回水管中的pH进行监测，并通过pH调整装置对第四回水管内的pH值进行调整;
(6)、本实用新型可以对游泳池内的水进行加热，在加热时启动太阳能循环水泵，太阳能循环水泵将游泳池内的水通过主热水管、第二热水管抽入太阳能集热板，经过太阳能集热板的加热后重新回流至游泳池内，其次空气源系统为副加热系统，可以辅助太阳能系统对游泳池内的水进行加热。
