申请日1999.03.29
公开(公告)日2000.01.26
IPC分类号C02F1/00; C02F11/00
摘要
本实用新型一种养殖池之水质及污泥改善处理机,其主要包括有:中心固定座、轴承座、旋转座、二进水管、外管、内管、板体、马达、箱体、抽水泵、进气泵,向上抽吸污泥杂质于外,向下曝气使得不良物漂浮,藉以达成自动化以及大面积处理水质,以达到省力、省时且最完善处理的养殖池之水质及污泥处理之效果。
権利要求書
1.一种养殖池之水质及污泥改善处理机，其特征在于：其主要 包括有：
中心固定座，可被固定于养殖池底，且该中心固定座中央处设有 贯穿之圆孔，该圆孔中央处设有固定座;
轴承座，系锁固于中心固定座之上方而中央处设有固定座孔对称 于上述之圆孔;
旋转座，系呈圆筒中空状并设有圆形座环，该旋转座以枢接状态 套入上述之固定座孔而藉由该圆形座环定位凸出于轴承座之上方，且 该旋转座于圆形座环上方设有水平套管，该水平套管内呈中空且与旋 转座内部互为贯通;
进水管，系呈中空状而管壁上设有进水口，且该进水管之一端系 分别套固于上述之水平套管而另一端为塞封状态;
外管，系呈中空状可套合固定于上述旋转座之上端，且该外管之 外围上端固设有传动元件;
内管，系呈中空状而可套置于上述之外管及旋转座之内部，该内 管下端系可与上述固定座接合固定，而其上端外缘部与上述外管之内 部藉由轴承接合且呈枢接状态;
板体，系设固于上述内管之上端，且该板体侧边设有马达支架;
马达，系锁固于马达支架上而其前端之旋转轴设有传动元件;
箱体，系呈中空状而设固于上述板体之下方中央处，该箱体设有 排水口及进气口与上述板体之圆孔互为贯通;
抽水泵，系可利用水管与上述排水口相连;
进气泵，系可利用水管与上述之进气口相连。
2.根据权利要求1所述之一种养殖池之水质及污泥改善处理机， 其特征在于：其中，该中心固定座四周可设有钢钉系可藉以更稳定地 固定于养殖池底。
3.根据权利要求1所述之一种养殖池之水质及污泥改善处理机， 其特征在于：其中，该中心固定座之圆孔系可以十字状的横杆定位固 定座于圆孔之中心位置。
4.根据权利要求1所述之一种养殖池之水质及污泥改善处理机， 其特征在于：其中，该外管上之传动元件以及马达上之传动元件可藉 由齿轮及链条配合传动。
5.根据权利要求1所述之一种养殖池之水质及污泥改善处理机， 其特征在于：其中，该外管上之传动元件以及马达上之传动元件可藉 由皮带轮及皮带配合传动。
6.根据权利要求1或3所述之一种养殖池之水质及污泥改善处理 机，其特征在于：其中，该内管下端可设有定位凹槽，使其在套合该 中心固定座之固定座时，藉由十字状的横杆固定住该内管。
7.根据权利要求1所述之一种养殖池之水质及污泥改善处理机， 其特征在于：其中，该外管与进水管间，根据需要装有系统稳定器。
8.根据权利要求1所述之一种养殖池之水质及污泥改善处理机， 其特征在于：其中，该板体下方可设有数个围着箱体排列整齐之管体， 该管体于相同之一端向上折有弧度。
说明书
养殖池之水质及污泥改善处理机
本实用新型系有关于一种养殖池之水质及污泥改善处理机，更详 而言之，特别是指一种具有自动化以及大面积处理特性，可达到省力、 省时且最完善之处理的养殖池之水质及污泥改善处理机。属于水产养 殖设备。
习知养殖池之水质及污泥改善处理方式如图1所示，其大致上系 由抽水泵120接设一定长度的水管1201，藉以定点及小范围排除养殖 池污水及污泥。
然而，此习知养殖池之水质及污泥改善处理方式，在实际使用状 态中，存在有下述不足之处：
1.习知养殖池之水质及污泥改善处理方式，其处理范围被局限于 水管之直径及长度而仅能实行定点及小范围的处理，必须随时更换抽 水泵及水管之处理位置以达到广泛的抽吸面积，不但需花费较长时间 及较大之力气，且养殖池底之污泥及污水也难以作完善之处理。
2.习知养殖池之水质及污泥改善处理方式，大致上在的养殖工作 告一段落结束后才作处理，故于养殖过程中鱼只或养殖物之排泄物及 食物及腐化之物质沉积于养殖池底，易产生有毒物质及气体导致鱼只 死亡，特别是在气候产生变化时，蕴藏于池底的不良物、细菌、沼泽 气、毒气、垃圾物将随着地热漂浮而上，养殖物将因此而迅速受到毒 害或死亡。
3.习知养殖池之水质及污泥改善处理方式，处理范围仅局限于养 殖池靠近岸边处，然而养殖池中央部分须待池水完全派除后，再利用 人工挖除才能完成改善工作。
为了克服上述不足，本实用新型的目的是：提供一种可将养殖池 之水质及污泥作最完善处理，进而达到省力、省时、及对养殖池进行 大面积水质及污泥处理的养殖池之水质及污泥改善处理机。

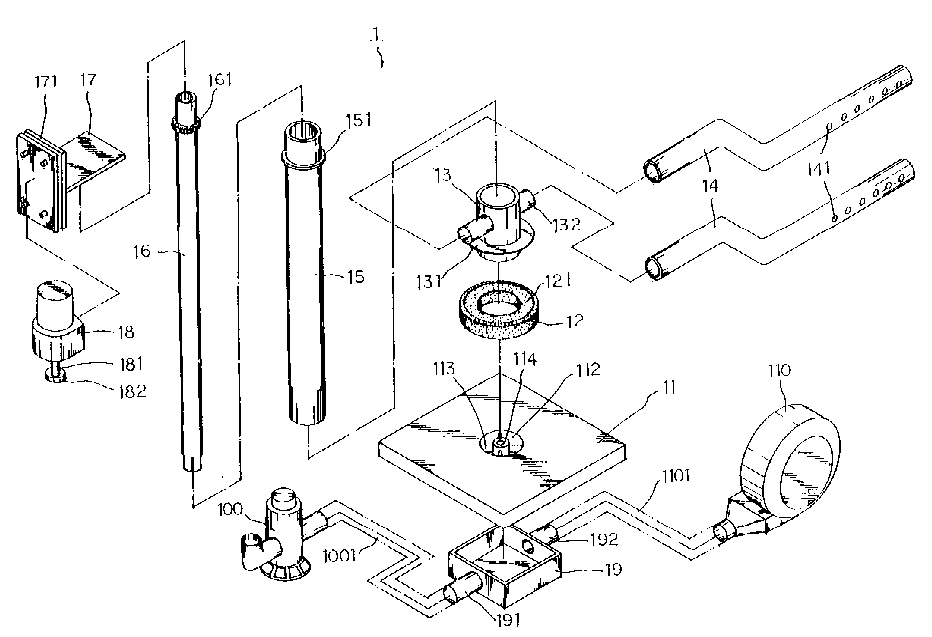

本实用新型一种养殖池之水质及污泥改善处理机，其主要包括 有：中心固定座，系为钢制的厚板可被固定于养殖池底，且该中心固 定座中央处设有贯穿之圆孔，该圆孔中央处设有固定座;轴承座，系 锁固于中心固定座之上方而中央处设有固定座孔对称于上述之圆孔; 旋转座，系呈圆筒中空状而适当处设有圆形座环，该旋转座以枢接状 态套入上述之固定座孔而藉由该圆形环座定位凸出于轴承座之上方， 且该旋转座于圆形环座上方设有水平套管，该水平套管内呈中空且与 旋转座内部互为连通;具有至少一以上根进水管，系呈中空状而管壁 上设有数个进水口，且该进水管之一端系分别套固于上述之水平套管 而另一端为塞封状态;外管，系呈中空状可套合固定于上述旋转座之 上端，且该外管之外围上端适当处固设有传动元件;内管，系呈中空 状可套置于上述之外管及旋转座之内部，该内管下端可与上述固定座 接合固定，而其上端外缘部与上述外管之内部藉由轴承接合且呈枢接 状态，亦即外管可藉由内管为固定轴心作旋转动作;板体，系设固于 上述内管之上端，且该板体侧边设有马达支架;马达，系锁固于马达 支架上而其前端之旋转轴设有传动元件;箱体，系呈中空状而设固于 上述板体之下方中央处，该箱体设有排水口及进气口与上述板体之圆 孔互为贯通;一抽水泵，系可利用水管与上述排水口相连，藉以抽吸 排除污泥及污水;一进气泵，系可利用水管与上述之进气口相连，藉 以空气扰动沉积于水底的污泥浮游于水中。
其中，该中心固定座四周可设有钢钉系可藉以更稳定地固定于养 殖池底。
其中，该中心固定座之圆孔系可以十字状的横杆定位固定座于圆 孔之中心位置。
其中，该外管上之传动元件以及马达上之传动元件可藉由齿轮及 链条配合传动。
其中，该外管上之传动元件以及马达上之传动元件可藉由皮带轮 及皮带配合传动。
其中，该内管下端可设有定位凹槽，使其在套合该中心固定座之 固定座时，藉由十字状的横杆固定该内管不被旋动。
其中，该外管与进水管间，可依需要加装系统稳定器，可保持正 常稳定之运行。
其中，该板体下方可设有数个围着箱体排列整齐之管体，该管体 于相同之一端向上折有弧度，藉以方便该水养殖池之水质及污泥改善 处理机于养殖池中位移。
本实用新型具有以下优点及功效：
1.本实用新型系可设置于养殖池中央，可藉由二进水管的旋转作 大范围之清理工作，可将池底污泥及不良物、沼泽气、垃圾顺利向上 被抽吸并排除于外，不但处理时间减短，亦可增加处理之效果。
2.本实用新型设有进气泵可将空气曝入养殖池底，藉空气扰动沉 积于水底的不良物、沼泽气、垃圾、细菌浮游于水中，令本实用新型 对于污泥清理工作更为完善有效，且可增加水中之含氧量。
3.本实用新型完全机械自动化处理，不需花费人力，是现代养殖 业进入现代化、企业化之最佳途径。
4.本实用新型不须于养殖工作结束后才作处理，养殖期间亦可随 时作养殖池之水质及污泥改善处理之工作;水质干净时，不但养殖池 之鱼只不会死亡，亦可增加产量。
