申请日2017.12.22
公开(公告)日2018.08.14
IPC分类号C02F9/02
摘要
本实用新型公开了一种旋流气浮耦合处理低温含油废水的系统，包括依次通过管道连接的隔油调节池、气浮设备、中间水池和核桃壳过滤罐;隔油调节池内设置有除渣格栅、旋流分离器和潜污泵;采用简单的步骤，仅需要旋流分离、气浮、伴热等简单的操作就能够有效的去除含油污水中的油滴、固体悬浮物、煤渣等有害污染物，使其达到后续生化处理、物化处理或超滤反渗透处理的进水要求，具有预处理效果好、应用范围广、成本较低和操作简单等特点。
权利要求书
1.一种旋流气浮耦合处理低温含油废水的系统，其特征在于，包括依次通过管道连接的隔油调节池(1)、气浮设备(2)、中间水池(3)和核桃壳过滤罐(4);
隔油调节池(1)内设置有除渣格栅、旋流分离器和潜污泵，其中，除渣格栅设置在隔油调节池(1)的前端，用来拦截含油污水内的大颗粒物质;旋流分离器;潜污泵将经隔油调节池(1)隔油后的污水输送到气浮设备(2);
气浮设备(2)包括气浮主体、气液混合泵和刮渣机;刮渣机用来收集气浮设备(2)中的油污;
中间水池(3)中设置有排污泵和反冲洗泵;排污泵将中间水池(3)中的水输送到核桃壳过滤罐(4);反冲洗泵将核桃壳过滤罐(4)中的反抽入中间水池(3)，用来对中间水池(3)进行清洗。
2.根据权利要求1所述的旋流气浮耦合处理低温含油废水的系统，其特征在于，还包括油泥池(5)，刮渣机将收集的油污排放到油泥池(5)中。
3.根据权利要求2所述的旋流气浮耦合处理低温含油废水的系统，其特征在于，所述的油泥池(5)下部装填粘土，粘土下部设穿孔管，油污通过管道进入油泥池(5)进行再次处理。
4.根据权利要求1～3中任意一项所述的旋流气浮耦合处理低温含油废水的系统，其特征在于，所述的气浮设备(2)内还设有絮凝剂投放装置。
说明书
一种旋流气浮耦合处理低温含油废水 的系统
技术领域
本实用新型涉及水处理技术领域，特别涉及一种旋流气浮耦合处理低温含油废水的系统。
背景技术
随着国家发布“水污染防治行动计划(即水十条)”，其中非常重要的组成部分就是内河和沿海港口的水污染防治，相应的由于近年来国内港口的大规模发展，由于海上运输和港池内保障带来的大量洗罐水、洗舱水、压载水等含油污水的处理量日趋增大，同时由于沿海北方港口冬季低温，造成含油污水粘稠度高，增加了预处理的难度，造成原有港区配套污水系统处理效率严重下降，不能满足系统的正常运行的需要，因此客观上需要一种针对港区低温含油废水的实用新型废水处理成套设备系统。
在现有的含油污水处理工艺技术中，污水一般首先采用油水分离的预处理，但是由于污水含油、含杂量过大，单纯依靠处理中心增加处理装置、设备的进水负荷，受制于土建场地面积固定且土建结构难以改动等客观因素，因此增加预处理装置进水负荷的方法并不现实。
实用新型内容
本实用新型的目的是提供一种旋流气浮耦合处理低温含油废水的系统。
为此，本实用新型技术方案如下：

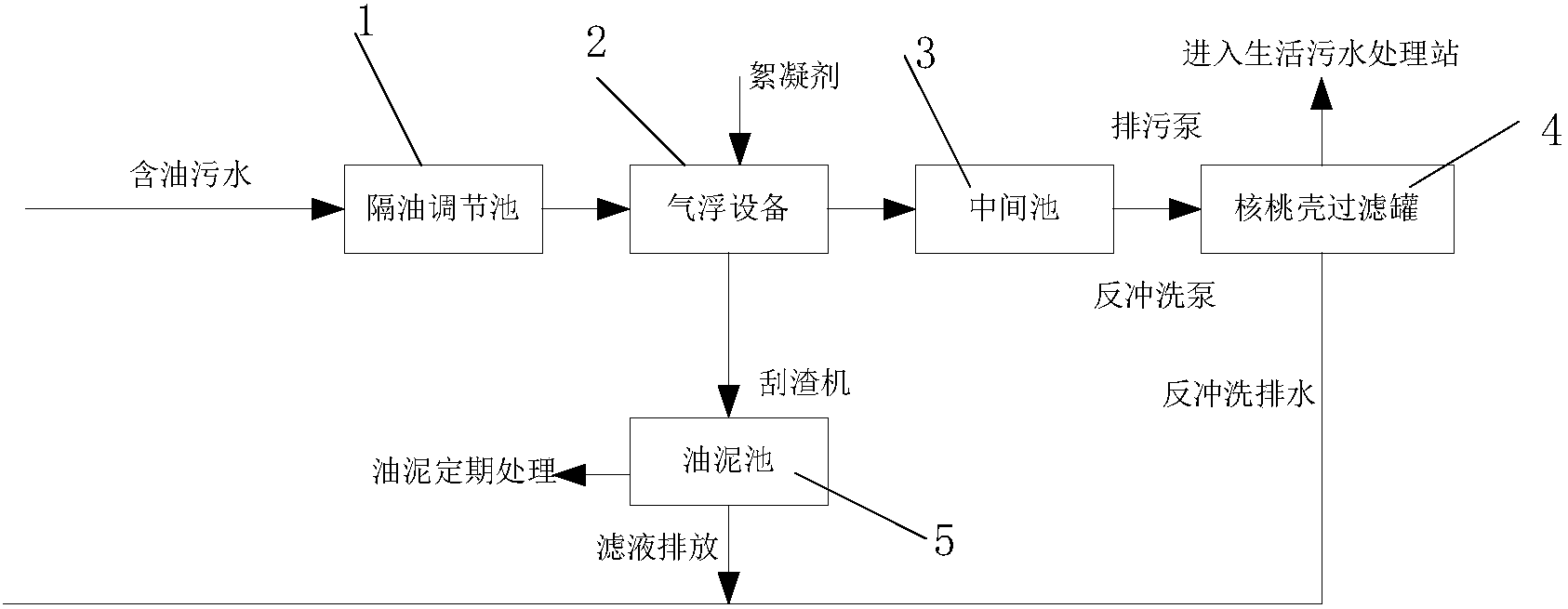

一种旋流气浮耦合处理低温含油废水的系统，包括依次通过管道连接的隔油调节池、气浮设备、中间水池和核桃壳过滤罐;
隔油调节池内设置有除渣格栅、旋流分离器和潜污泵，其中，除渣格栅设置在隔油调节池的前端，用来拦截含油污水内的大颗粒物质;旋流分离器;潜污泵将经隔油调节池隔油后的污水输送到气浮设备;
气浮设备包括气浮主体、气液混合泵和刮渣机;刮渣机用来收集气浮设备中的油污;
中间水池中设置有排污泵和反冲洗泵;排污泵将中间水池中的水输送到核桃壳过滤罐;反冲洗泵将核桃壳过滤罐中的反抽入中间水池，用来对中间水池进行清洗。
进一步的，还包括油泥池，刮渣机将收集的油污排放到油泥池中。
进一步的，所述的油泥池下部装填粘土，粘土下部设穿孔管，油污通过管道进入油泥池进行再次处理。
进一步的，所述的气浮设备内还设有絮凝剂投放装置。
与现有技术相比，该旋流气浮耦合处理低温含油废水的系统具有如下优势：
1、采用简单的步骤，仅需要旋流分离、气浮、伴热等简单的操作就能够有效的去除含油污水中的油滴、固体悬浮物、煤渣等有害污染物，使其达到后续生化处理、物化处理或超滤反渗透处理的进水要求，具有预处理效果好、应用范围广、成本较低和操作简单等特点。
2、通过旋流离心-气浮的核心设备，去除污水中较高的油液滴，系统耐受水量水质波动。
3、采用的核桃壳过滤罐、油泥池、中间水池等主体设备，其投加药剂、搅拌的操作简单可靠，占地面积小，对原设备系统的土建结构不增加，设备易维护、易操作，可被广泛用于港区污水净化的升级改造工程。
