申请日2018.01.30
公开(公告)日2018.10.30
IPC分类号C02F9/10; C02F103/26
摘要
本实用新型涉及废水处理技术领域，且公开了一种竹质有机纤维生产废水处理装置，包括过滤箱，所述过滤箱的右侧设置有净化箱，所述过滤箱和净化箱底部的四角均固定连接有固定架脚，所述过滤箱的顶部连通有污水进管，所述过滤箱左侧的顶部连通有排气管。该实用新型，通过竖板，可以保证将转移过来的水都通过活性炭吸附板，方便活性炭吸附板更好的吸附水中的气味，通过加热板的加热，可以将转移过来的水加热，产生的水蒸气在斜板上形成水珠，承接板更加方便将水通过输送管排出，冷水箱通过连通管通冷水到斜板上，方便更快的凝结水珠，起到蒸馏作用，更能将竹质有机纤维生产废水处理干净。
权利要求书

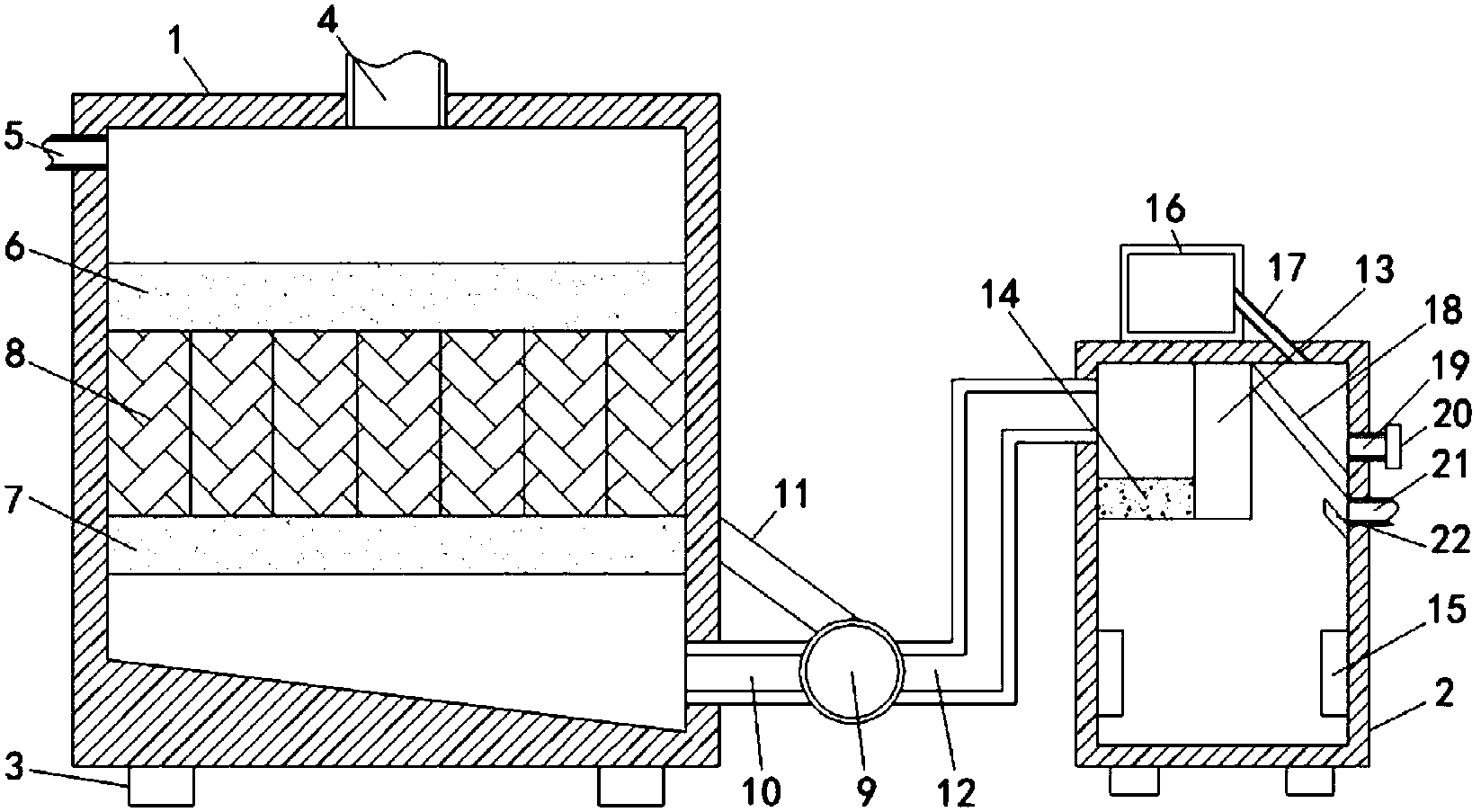

1.一种竹质有机纤维生产废水处理装置，包括过滤箱(1)，其特征在于：所述过滤箱(1)的右侧设置有净化箱(2)，所述过滤箱(1)和净化箱(2)底部的四角均固定连接有固定架脚(3)，所述过滤箱(1)的顶部连通有污水进管(4)，所述过滤箱(1)左侧的顶部连通有排气管(5)，所述过滤箱(1)的内部由上至下依次设置有第一过滤层(6)和第二过滤层(7)，所述第一过滤层(6)和第二过滤层(7)的外侧均与过滤箱(1)的内壁固定连接，所述第一过滤层(6)和第二过滤层(7)之间等距设置有竖直过滤板(8)，所述竖直过滤板(8)的顶部和底部分别与第一过滤层(6)和第二过滤层(7)固定连接，所述过滤箱(1)和净化箱(2)之间设置有加压泵(9)，所述加压泵(9)的左侧和过滤箱(1)右侧的底部通过抽水管(10)相连通，所述加压泵(9)的顶部设置有固定杆(11)，所述固定杆(11)的左端与过滤箱(1)固定连接，所述加压泵(9)的右侧设置有送水管(12)，所述送水管(12)的顶端与净化箱(2)左侧的顶部相连通，所述净化箱(2)的顶部固定连接有竖板(13)，所述竖板(13)左侧的底部固定连接有活性炭吸附板(14)，所述活性炭吸附板(14)的左侧和净化箱(2)的内壁固定连接，所述净化箱(2)内壁的左右两侧均固定连接有加热板(15)，所述净化箱(2)的顶部固定连接有冷水箱(16)，所述冷水箱(16)的右侧与净化箱(2)通过连通管(17)相连通，所述竖板(13)右侧的顶部固定连接有斜板(18)，所述斜板(18)的底部与净化箱(2)的内壁固定连接，所述净化箱(2)的右侧由上至下依次连通有排水管(19)和输送管(20)，所述排水管(19)的右端设置有阻挡盖(21)，所述净化箱(2)右侧的内壁固定连接有承接板(22)，所述承接板(22)位于输送管(20)的下方，所述连通管(17)位于斜板(18)的右侧，所述排水管(19)位于斜板(18)的上方。
2.根据权利要求1所述的一种竹质有机纤维生产废水处理装置，其特征在于：所述竖板(13)、活性炭吸附板(14)、斜板(18)和承接板(22)的正面和背面均与净化箱(2)的内壁固定连接。
3.根据权利要求1所述的一种竹质有机纤维生产废水处理装置，其特征在于：所述活性炭吸附板(14)位于送水管(12)顶端的下方。
4.根据权利要求1所述的一种竹质有机纤维生产废水处理装置，其特征在于：所述承接板(22)与水平面的夹角为六十度，且承接板(22)为防水板。
5.根据权利要求1所述的一种竹质有机纤维生产废水处理装置，其特征在于：所述送水管(12)呈Z形，且送水管(12)的管径和抽水管(10)的管径相同。
6.根据权利要求1所述的一种竹质有机纤维生产废水处理装置，其特征在于：所述过滤箱(1)的内底壁设置有与水平面呈十度角的斜坡。
说明书
一种竹质有机纤维生产废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种竹质有机纤维生产废水处理装置。
背景技术
竹，是禾本科的一个分支竹亚科的总称，分布在亚热带地区，又称竹类或竹子，有低矮似草，又有高如大树，通常通过地下匍匐的根茎成片生长，也可以通过开花结籽繁衍，为多年生植物，有一些种类的竹笋可以食用，已知全球约有150属，1225种，竹子主要分布在地球的北纬46度至南纬47度之间的热带、亚热带和暖温带地区，世界上除了欧洲大陆以外，其他各大洲均可发现第四次冰川时期的乡土竹种。
竹子是一种非常普遍的材料，在我们的日常生活中竹制品随处可见，在竹质有机纤维的生产加工中，会用到大量的水，目前的废水处理装置并不能够很好的将废水处理干净，故而提出一种竹质有机纤维生产废水处理装置来解决上述所提出的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种竹质有机纤维生产废水处理装置，具备将竹质有机纤维生产废水处理更加干净的优点，解决了在竹质有机纤维的生产加工中，会用到大量的水，目前的废水处理装置并不能够很好的将废水处理干净的问题。
(二)技术方案
为实现上述将竹质有机纤维生产废水处理更加干净的目的，本实用新型提供如下技术方案：一种竹质有机纤维生产废水处理装置，包括过滤箱，所述过滤箱的右侧设置有净化箱，所述过滤箱和净化箱底部的四角均固定连接有固定架脚，所述过滤箱的顶部连通有污水进管，所述过滤箱左侧的顶部连通有排气管，所述过滤箱的内部由上至下依次设置有第一过滤层和第二过滤层，所述第一过滤层和第二过滤层的外侧均与过滤箱的内壁固定连接，所述第一过滤层和第二过滤层之间等距设置有竖直过滤板，所述竖直过滤板的顶部和底部分别与第一过滤层和第二过滤层固定连接，所述过滤箱和净化箱之间设置有加压泵，所述加压泵的左侧和过滤箱右侧的底部通过抽水管相连通，所述加压泵的顶部设置有固定杆，所述固定杆的左端与过滤箱固定连接，所述加压泵的右侧设置有送水管，所述送水管的顶端与净化箱左侧的顶部相连通，所述净化箱的顶部固定连接有竖板，所述竖板左侧的底部固定连接有活性炭吸附板，所述活性炭吸附板的左侧和净化箱的内壁固定连接，所述净化箱内壁的左右两侧均固定连接有加热板，所述净化箱的顶部固定连接有冷水箱，所述冷水箱的右侧与净化箱通过连通管相连通，所述竖板右侧的顶部固定连接有斜板，所述斜板的底部与净化箱的内壁固定连接，所述净化箱的右侧由上至下依次连通有排水管和输送管，所述排水管的右端设置有阻挡盖，所述净化箱右侧的内壁固定连接有承接板，所述承接板位于输送管的下方，所述连通管位于斜板的右侧，所述排水管位于斜板的上方。
优选的，所述竖板、活性炭吸附板、斜板和承接板的正面和背面均与净化箱的内壁固定连接。
优选的，所述活性炭吸附板位于送水管顶端的下方。
优选的，所述承接板与水平面的夹角为六十度，且承接板为防水板。
优选的，所述送水管呈Z形，且送水管的管径和抽水管的管径相同
优选的，所述过滤箱的内底壁设置有与水平面呈十度角的斜坡。
(三)有益效果
与现有技术相比，本实用新型提供了一种竹质有机纤维生产废水处理装置，具备以下有益效果：
1、该竹质有机纤维生产废水处理装置，通过污水进管，可以将竹质有机纤维生产废水注入到过滤箱中，第一过滤层、第二过滤层和竖直过滤板能够实现横向纵向同时过滤，过滤的更加干净，排气管有效保持过滤箱内部的气压，开启加压泵可以将过滤过的水转移到净化箱内部，更能将竹质有机纤维生产废水处理干净。
