申请日2018.01.30
公开(公告)日2018.10.19
IPC分类号B01D36/04
摘要
本实用新型涉及一种用于小型污水处理厂的一体化分离机，包括沉淀池，所述沉淀池一侧固定设有排水管道，所述排水管道顶部固定设有第一固定螺母，所述第一固定螺母螺纹连接有T型螺纹杆，且所述T型螺纹杆底部穿设于排水管道内腔，所述排水管道底部通过转轴连接有第一滤板，所述第一滤板底部固定设有弹簧柱，且所述弹簧柱固定设置在排水管道内腔底部，所述弹簧柱一侧设有第二滤板，且所述第二滤板垂直固定在排水管道内腔，所述排水管道一侧固定设有分离池，所述分离池顶部通过支架连接有搅拌电机，所述搅拌电机底部通过传动杆连接有搅拌杆，且所述搅拌杆底部穿设于分离池内腔，所述搅拌杆两侧等距设有若干支撑杆，能够实现污水的固液分离。
权利要求书

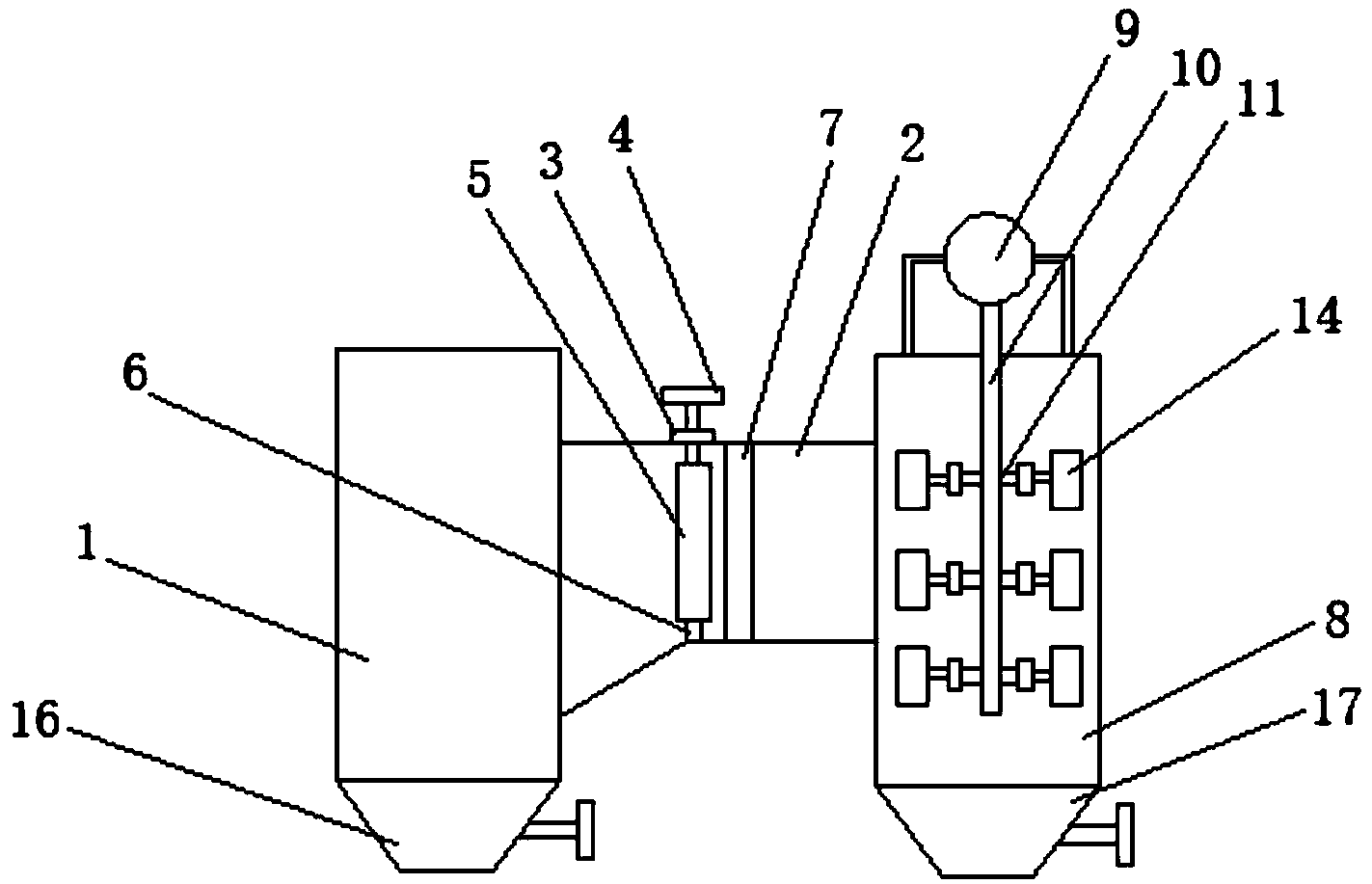

1.一种用于小型污水处理厂的一体化分离机，包括沉淀池(1)，其特征在于，所述沉淀池(1)一侧固定设有排水管道(2)，所述排水管道(2)顶部固定设有第一固定螺母(3)，所述第一固定螺母(3)螺纹连接有T型螺纹杆(4)，且所述T型螺纹杆(4)底部穿设于排水管道(2)内腔，所述排水管道(2)底部通过转轴连接有第一滤板(5)，所述第一滤板(5)底部固定设有弹簧柱(6)，且所述弹簧柱(6)固定设置在排水管道(2)内腔底部，所述弹簧柱(6)一侧设有第二滤板(7)，且所述第二滤板(7)垂直固定在排水管道(2)内腔，所述排水管道(2)一侧固定设有分离池(8)，所述分离池(8)顶部通过支架连接有搅拌电机(9)，所述搅拌电机(9)底部通过传动杆连接有搅拌杆(10)，且所述搅拌杆(10)底部穿设于分离池(8)内腔，所述搅拌杆(10)两侧等距设有若干支撑杆(11)，所述支撑杆(11)远离搅拌杆(10)的一端设有第二固定螺母(12)，所述第二固定螺母(12)另一端通过螺纹连接有螺纹杆(13)，所述螺纹杆(13)另一端固定设有滤网支架(14)，所述滤网支架(14)底部固定设有滤网(15)。
2.根据权利要求1所述的一种用于小型污水处理厂的一体化分离机，其特征在于：所述沉淀池(1)底部固定设有第一梯形滤渣出口(16)，且所述第一梯形滤渣出口(16)一侧固定设有阀门。
3.根据权利要求1所述的一种用于小型污水处理厂的一体化分离机，其特征在于：所述分离池(8)底部固定设有第二梯形滤渣出口(17)，且所述第二梯形滤渣出口(17)一侧固定设有阀门。
4.根据权利要求1所述的一种用于小型污水处理厂的一体化分离机，其特征在于：所述第一滤板(5)紧贴第二滤板(7)，且所述第一滤板(5)与第二滤板(7)表面对称设有若干圆形过滤孔。
5.根据权利要求1所述的一种用于小型污水处理厂的一体化分离机，其特征在于：所述弹簧柱(6)与沉淀池(1)之间的一段排水管道(2)底部为倾斜结构。
6.根据权利要求1所述的一种用于小型污水处理厂的一体化分离机，其特征在于：所述T型螺纹杆(4)上套有橡胶套，且橡胶套上设有防滑条纹。
说明书
一种用于小型污水处理厂的一体化分离机
技术领域
本实用新型涉及一种用于小型污水处理厂的一体化分离机，属于污水处理设备领域。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全，因此，对于污水的处理已经迫在眉睫，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在现有技术中，目前，工业、城市环保污泥污水的的专用处理设备一般都结构复杂、购买费用多，处理设备也必然会带来一定的能源消耗，这样给规模较小的企业带来了相当大的资金压力。环保部门或工业企业，即使有污泥污水的处理计划，也往往由于资金不足望而却步，降低了污泥污水的处理率，对周边环境造成了巨大的环境污染，目前，用于污水处理的装置中，最为简单的一种方式为沉淀，将污水放置在沉淀池中1--2天，便可以使得污水中的杂物分离，很明显这种放置需要很长的时间，严重影响了污水处理的效率，因此需要进一步改进。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种用于小型污水处理厂的一体化分离机，能够实现污水的固液分离，通过设置沉淀池可以对污水中大颗粒进行沉淀回收，第一滤板紧贴第二滤板，T型螺纹杆对第一滤板的高度进行调节，进而可以控制第一滤板与第二滤板间两者共同形成的过滤孔的大小，提高设备过滤范围，弹簧柱与沉淀池之间的一段排水管道底部设为倾斜结构，方便对滤渣进行回收，通过设置滤网可以对污水中的小滤渣进行清理，滤网支架通过螺纹杆与第二固定螺母固定在支撑杆一侧，拆卸方便，滤渣清理方便，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种用于小型污水处理厂的一体化分离机，包括沉淀池，所述沉淀池一侧固定设有排水管道，所述排水管道顶部固定设有第一固定螺母，所述第一固定螺母螺纹连接有T型螺纹杆，且所述T型螺纹杆底部穿设于排水管道内腔，所述排水管道底部通过转轴连接有第一滤板，所述第一滤板底部固定设有弹簧柱，且所述弹簧柱固定设置在排水管道内腔底部，所述弹簧柱一侧设有第二滤板，且所述第二滤板垂直固定在排水管道内腔，所述排水管道一侧固定设有分离池，所述分离池顶部通过支架连接有搅拌电机，所述搅拌电机底部通过传动杆连接有搅拌杆，且所述搅拌杆底部穿设于分离池内腔，所述搅拌杆两侧等距设有若干支撑杆，所述支撑杆远离搅拌杆的一端设有第二固定螺母，所述第二固定螺母另一端通过螺纹连接有螺纹杆，所述螺纹杆另一端固定设有滤网支架，所述滤网支架底部固定设有滤网。
进一步而言，所述沉淀池底部固定设有第一梯形滤渣出口，且所述第一梯形滤渣出口一侧固定设有阀门。
进一步而言，所述分离池底部固定设有第二梯形滤渣出口，且所述第二梯形滤渣出口一侧固定设有阀门。
进一步而言，所述第一滤板紧贴第二滤板，且所述第一滤板与第二滤板表面对称设有若干圆形过滤孔。
进一步而言，所述弹簧柱与沉淀池之间的一段排水管道底部为倾斜结构。
进一步而言，所述T型螺纹杆上套有橡胶套，且橡胶套上设有防滑条纹。
本实用新型有益效果：本实用新型所涉及的一种用于小型污水处理厂的一体化分离机，结构简单，设计合理，能够实现污水的固液分离，通过设置沉淀池可以对污水中大颗粒进行沉淀回收，第一滤板紧贴第二滤板，T型螺纹杆对第一滤板的高度进行调节，进而可以控制第一滤板与第二滤板间两者共同形成的过滤孔的大小，提高设备过滤范围，弹簧柱与沉淀池之间的一段排水管道底部设为倾斜结构，方便对滤渣进行回收，通过设置滤网可以对污水中的小滤渣进行清理，滤网支架通过螺纹杆与第二固定螺母固定在支撑杆一侧，拆卸方便，滤渣清理方便。
