申请日2017.12.22
公开(公告)日2018.08.14
IPC分类号C02F9/04
摘要
本实用新型公开了一种甘油生产废水的物化处理设备，包括通过管道连接的预处理设备和综合处理设备;预处理设备包括通过管道依次连接的隔油收集池、综合物化处理池;综合处理设备包括通过管道连接的隔油调节池和气浮反应器;该甘油生产废水的物化处理设备以有效的去除污水中的油滴和油泥，使其达到国家排放标准，具有处理效果好、应用范围广、成本较低和操作简单等特点。
权利要求书

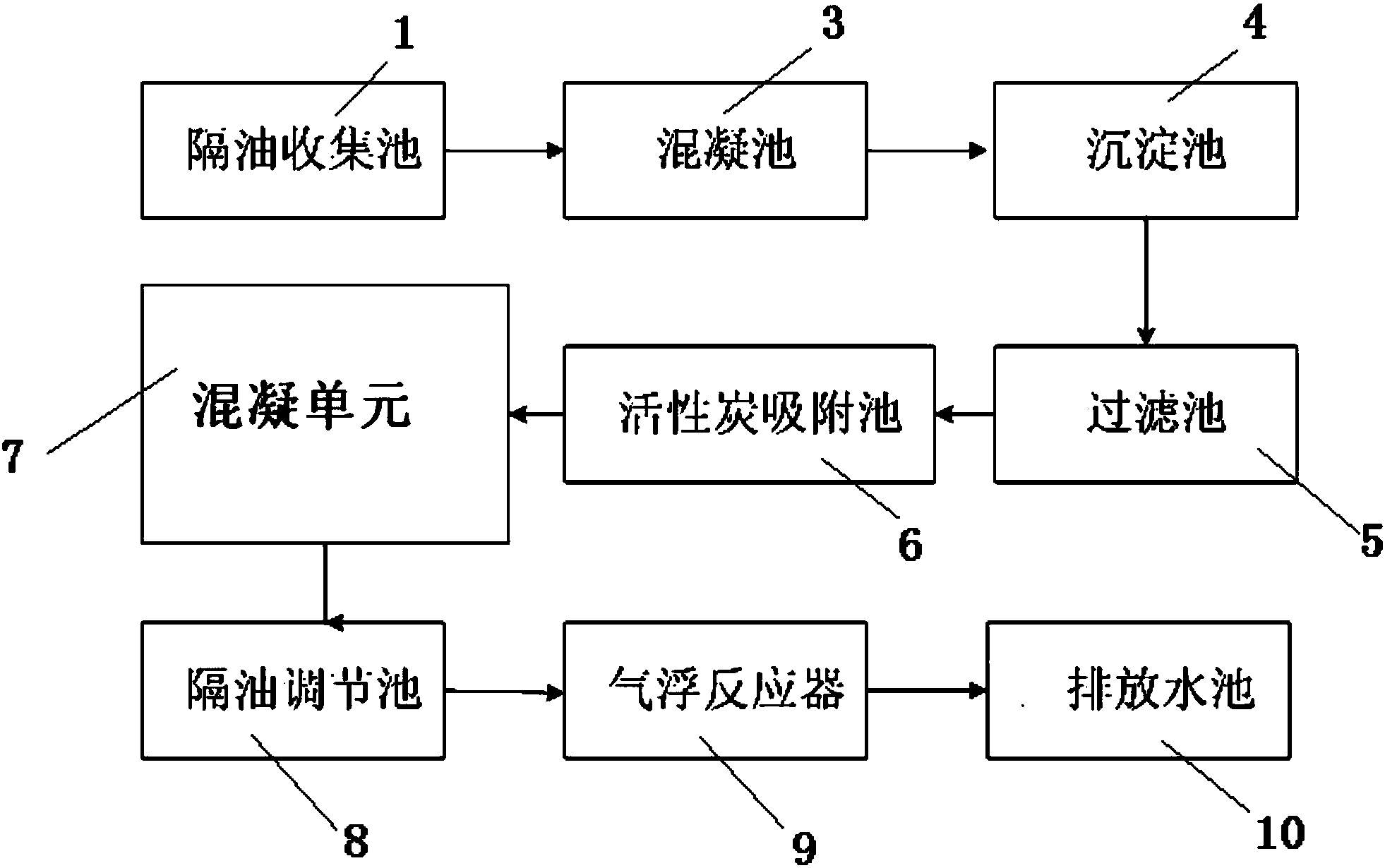

1.一种甘油生产废水的物化处理设备，其特征在于，包括通过管道连接的预处理设备和综合处理设备;预处理设备包括通过管道依次连接的隔油收集池(1)、综合物化处理池;综合处理设备包括通过管道连接的隔油调节池(8)和气浮反应器(9);
隔油收集池(1)内设有第一泵体，第一泵体将隔油收集池(1)内隔油沉淀后的废水输送到综合物化处理池;
其中，综合物化处理池包括通过管道依次连接的混凝池(3)、沉淀池(4)、过滤池(5);过滤池(5)连接到隔油调节池(8);
所述的沉淀池(4)内设有隔油斜板，隔油斜板将经混凝池后的废水进行沉淀，沉淀后废水排入过滤池(5)进行过滤，过滤后的废水自主排入隔油调节池(8);
隔油调节池(8)中设有第二泵体，第二泵体将隔油调节池(8)中混合后的废水输送到气浮反应器(9);气浮反应器(9)内设有pH控制仪以及多种药剂投放包;pH控制仪通过测定废水的pH值自动控制每种药剂投放包的药剂投放量。
2.根据权利要求1所述的甘油生产废水的物化处理设备，其特征在于，还包括设置在过滤池(5)与隔油调节池(8)之间的混凝单元(7)。
3.根据权利要求2所述的甘油生产废水的物化处理设备，其特征在于，所述的过滤池(5)和混凝单元(7)之间还设有活性炭吸附池(6)。
说明书
一种甘油生产废水 的物化处理设备
技术领域
本实用新型涉及水处理技术领域，特别涉及一种甘油生产废水的物化处理设备。
背景技术
随着国家发布“水污染防治行动计划”(即“水十条”)，其中非常重要的一条就是工业污水环境和污水的治理，相应的在石化、食品和医药领域中，甘油生产废水的处理问题，一直是工业水环境治理的重点。由于环保法规的严格，以及老旧化工厂原有水处理系统的落后，常见配套的甘油污水系统处理效率严重下降，不能满足工厂正常运行的需要;另一方面，常有工厂受制于工业园区公用工程污水厂及管网建设、处理能力和工艺滞后的限制，甘油污水不能完全处理，因此客观上需要一种针对工厂高含甘油污水的物化处理系统。
在现有的甘油生产废水中通常还残留有一定量的甘油、油滴和油渣，这些溶解有机物挥发释放出水体的速度常规状况下较缓慢，大大增加了甘油生产污水处理装置的处理难度。
实用新型内容
本实用新型的目的是提供一种甘油生产废水的物化处理设备。
为此，本实用新型技术方案如下：
一种甘油生产废水的物化处理设备，包括通过管道连接的预处理设备和综合处理设备;预处理设备包括通过管道依次连接的隔油收集池、综合物化处理池;综合处理设备包括通过管道连接的隔油调节池和气浮反应器;
隔油收集池内设有第一泵体，第一泵体将隔油收集池内隔油沉淀后的废水输送到综合物化处理池;
其中，综合物化处理池包括通过管道依次连接的混凝池、沉淀池、过滤池;过滤池连接到隔油调节池;
所述的沉淀池内设有隔油斜板，隔油斜板将经混凝池后的废水进行沉淀，沉淀后废水排入过滤池进行过滤，过滤后的废水自主排入隔油调节池;
隔油调节池中设有第二泵体，第二泵体将隔油调节池中混合后的废水输送到气浮反应器;气浮反应器内设有pH控制仪以及多种药剂投放包;pH控制仪通过测定废水的pH值自动控制每种药剂投放包的药剂投放量。
进一步的，还包括设置在过滤池与隔油调节池之间的混凝单元。
进一步的，所述的过滤池和混凝单元之间还设有活性炭吸附池。
与现有技术相比，该甘油生产废水的物化处理设备以有效的去除污水中的油滴和油泥，使其达到国家排放标准，具有处理效果好、应用范围广、成本较低和操作简单等特点;除此之外，该处理系统可以同时对生活污水进行预处理，提升工厂整体水处理系统的适用范围和处理效率，可广泛用于工业园区老旧污水处理设施升级改造工程。
