申请日2018.01.30
公开(公告)日2018.11.13
IPC分类号F04D29/00; F04D29/66
摘要
本实用新型公开了一种便捷安装的污水泵底座，包括泵槽底板和底板，所述底板的上方设有安装座，所述底板与安装座通过支架连接，所述泵槽底板的上表面设有泵安装槽，且泵槽底板的下方通过脚杆与脚板连接，所述脚杆的外表面设有滑轮，所述安装座的内壁上安装有滑轨，所述滑轨与脚杆一一对应。本实用新型采用组合式结构，方便现场组装，泵槽底板与安装座组合时可以根据需要调节污水泵的高度，避免吸入泥垢引起的污水泵损坏问题，在安装座内部设置多个间隔分布的减震器，在污水泵工作过程中，有效起到减震作用，减震器为刚性弹簧件，防震效果好，支架安装在安装座的四个侧面，将安装座的力平分为四等分，支撑更稳固。
权利要求书

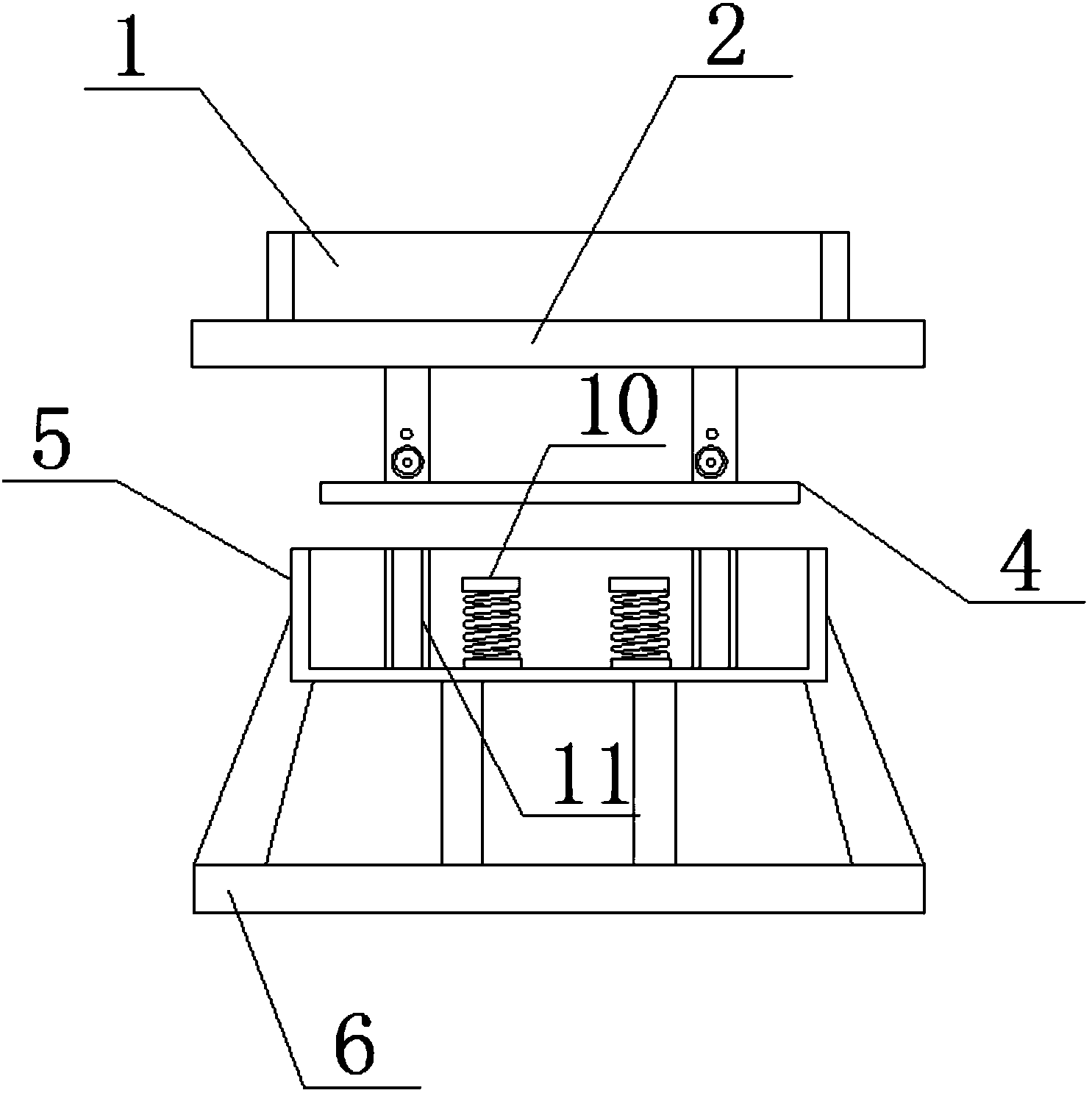

1.一种便捷安装的污水泵底座，包括泵槽底板(2)和底板(6)，其特征在于：所述底板(6)的上方设有安装座(5)，所述底板(6)与安装座(5)通过支架(7)连接，所述泵槽底板(2)的上表面设有泵安装槽(1)，且泵槽底板(2)的下方通过脚杆(9)与脚板(4)连接，所述脚杆(9)的外表面设有滑轮(3)，所述安装座(5)的内壁上安装有滑轨(11)，所述滑轨(11)与脚杆(9)一一对应，所述滑轨(11)上设有若干调高螺丝孔(8)，所述安装座(5)的底部安装有若干个减震器(10)。
2.根据权利要求1所述的一种便捷安装的污水泵底座，其特征在于，所述底板(6)、支架(7)和安装座(5)通过焊接或一体浇筑形成。
3.根据权利要求1所述的一种便捷安装的污水泵底座，其特征在于，所述底板(6)和泵槽底板(2)均为圆型结构，所述泵安装槽(1)为圆环形结构。
4.根据权利要求1所述的一种便捷安装的污水泵底座，其特征在于，所述脚杆(9)的高度大于或等于安装座(5)的高度。
5.根据权利要求1所述的一种便捷安装的污水泵底座，其特征在于，所述安装座(5)为矩槽型结构，所述脚板(4)为矩形结构，且脚板(4)的长度和宽度均小于或等于安装座(5)内部的长度和宽度。
6.根据权利要求1所述的一种便捷安装的污水泵底座，其特征在于，所述减震器(10)至少设有两个，且减震器(10)为刚性弹簧件。
说明书
一种便捷安装的污水泵底座
技术领域
本实用新型涉及污水泵技术领域，具体为一种便捷安装的污水泵底座。
背景技术
污水泵属于离心杂质泵的一种，具有多种形式：如潜水式和干式二种，最常用的潜水式为QW型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送城市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。
现有的污水泵底座与污水泵连接时不牢固，运行时给污水泵带来很大危害，污水泵工作时不能吸入泥垢，机器因绞入泥垢使得污水泵损坏，降低污水泵的使用寿命。
实用新型内容
本实用新型的目的在于提供一种便捷安装的污水泵底座，解决了现有污水泵底座与污水泵连接时不牢固，运行时给污水泵带来很大危害，污水泵工作时不能吸入泥垢，机器因绞入泥垢使得污水泵损坏，降低污水泵的使用寿命的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便捷安装的污水泵底座，包括泵槽底板和底板，所述底板的上方设有安装座，所述底板与安装座通过支架连接，所述泵槽底板的上表面设有泵安装槽，且泵槽底板的下方通过脚杆与脚板连接，所述脚杆的外表面设有滑轮，所述安装座的内壁上安装有滑轨，所述滑轨与脚杆一一对应，所述滑轨上设有若干调高螺丝孔，所述安装座的底部安装有若干个减震器。
优选的，所述底板、支架和安装座通过焊接或一体浇筑形成
优选的，所述底板和泵槽底板均为圆型结构，所述泵安装槽为圆环形结构
优选的，所述脚杆的高度大于或等于安装座的高度
优选的，所述安装座为矩槽型结构，所述脚板为矩形结构，且脚板的长度和宽度均小于或等于安装座内部的长度和宽度。
优选的，所述减震器10至少设有两个，且减震器10为刚性弹簧件。
与现有技术相比，本实用新型的有益效果是：本实用新型(1)采用组合式结构，方便现场组合安装，泵槽底板与安装座组合时可以根据安装需要调节污水泵的高度，避免吸入泥垢引起的污水泵损坏问题。
(2)在安装座内部设置多个间隔分布的减震器，在污水泵工作过程中，有效起到减震作用，减震器为刚性弹簧件，防震效果好，可有效抗受静水压力。
(3)支架安装在安装座的四个侧面，将安装座的力平分为四等分，支撑更稳固。
