申请日1999.02.02
公开(公告)日2000.08.09
IPC分类号B01D33/11
摘要
一种污泥提浓微滤机,它属于过滤技术领域。它是由水箱、滤筒、滤板、弹性刮刀、料斗和反洗喷头等部件所组成的转筒内滤式微波机。当滤料导入滤筒后,固液先沉降分离,沉积于滤板(网)上的滤渣随滤筒转动至最高位并由弹性刮刀刮入料斗再从出渣管排出,积于水箱中的滤液经水管排放。滤网的再生由反洗喷头来完成。全过程处于快速提浓和连续过滤。本实用新型具有操作方便、运行稳定、能耗低以及浓缩比高、过滤强度大、适用范围广的特点,有重大的推广应用价值。
権利要求書

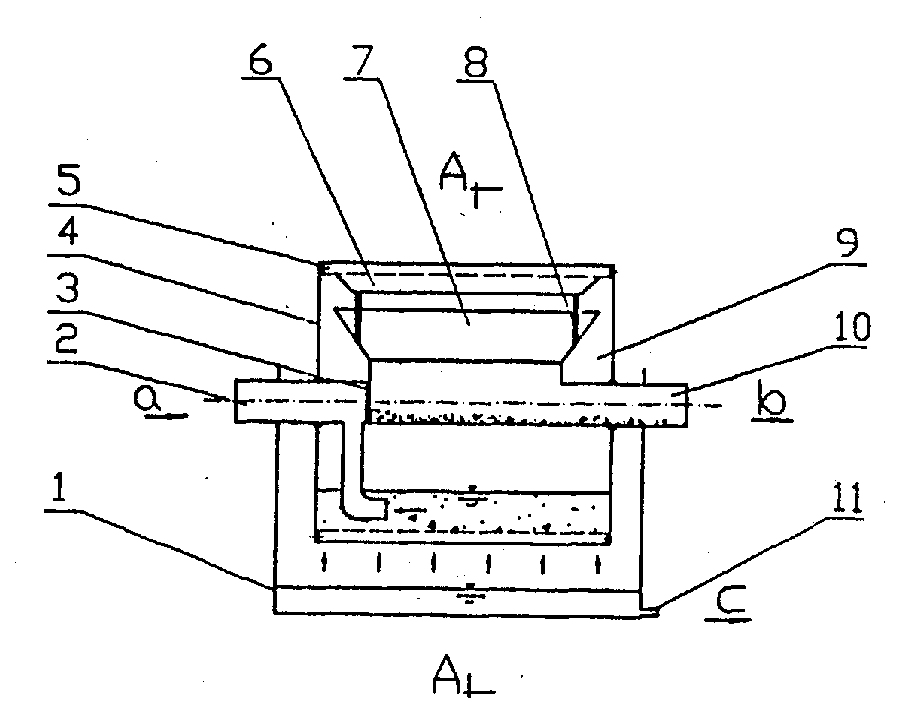

1、一种污泥提浓微滤机，其特征是：滤筒由左、右两块端 板和滤板组合而成，每块滤板均由包覆不锈钢工作网和 支撑网组成，入料管和出渣管由一直管构成，中间用隔 板隔断，入料管下部接管直通到待过滤液面下，出渣管 上端装有料斗，开口向上，料斗内装有弹性刮刀，刮刀 下部装有弹簧，在弹簧作用下，弹性刮刀始终与滤筒相 接触，整个滤筒置于水箱中，水箱下部开有出水管。
2、如权利要求1所述的污泥提浓微滤机，其特征是：滤筒 按顺时针方向旋转，在滤筒外部右上方还装有反洗喷头 和反洗水管，与料斗错位角B=45°～60°。
3、如权利要求1.2所述的污泥提浓微滤机，其特征是： 根据不同的过滤要求，采用不同规格的滤网和转速，工 作网规格为40目～120目，支撑网规格为5～20目，滤筒 转速为3r/min～9r/min。
说明书
污泥提浓微滤机
本实用新型涉及从液体中分离固体颗粒的装置，一种快速提 浓、连续过滤的污泥提浓微滤机。
微滤机是一种机械过滤装置，它所采用的过滤介质孔径一般 在0.1～0.5mm，这种过滤介质在相对低的水力阻力下，具有较高 的分离速度，使悬浮物截留在滤网另一侧，利用这一原理生产出的 微滤机过滤能力大，能耗低。但目前工业上应用的微滤机，普遍采 用反洗的办法卸渣和再生，由于絮凝造粒后的污泥粘附力强，只有 在较高的水压和较大的水量作用下才能清除，这就造成了提浓后 的污泥被二次稀释，所以目前的微滤设备应用于污泥提浓几乎不 可能。
本实用新型的目的是：提供一种能将污泥快速提浓、连续过滤 的微滤机。
本实用新型的技术方案是：采用内滤式，将待提浓物料利用高 分子絮凝剂絮凝造粒，进入微滤机后，在重力作用下完成固液分 离，粘附于滤网上的滤渣随滤网运动至高位时由弹性刮刀清除，清 除滤渣后的滤网用反洗水再生，整个过程连续高效进行。
