申请日2018.01.30
公开(公告)日2018.11.16
IPC分类号C02F9/14
摘要
本实用新型涉及市政建设辅助装置的技术领域，特别是涉及一种市政道路污水处理设备;工作模式多样，对污水的处理效果较强，不需经过后期多次处理，工作效率高，实用性较高;并且，其方便直接利用处理后的水，不易造成水资源浪费，从而提高其使用可靠性;包括底板、箱体、过滤板、两组滑轨和挡盖，箱体安装在底板顶端，箱体内设置有工作腔;还包括电机、两组折流板、微波处理器、曝气装置、处理箱、紫外线灯和微生物吸附膜，电机的底部输出端设置有传动轴;还包括连通软管、喷洒器、固定板、两组螺纹杆、两组螺纹管、连接板、两组滑动架和转轴，转轴安装在连接板的顶端，在连通软管上设置有第二高压水泵。
权利要求书

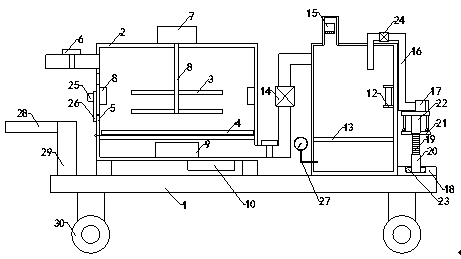

1.一种市政道路污水处理设备，包括底板(1)、箱体(2)、过滤板(3)、两组滑轨(4)和挡盖(5)，箱体(2)安装在所述底板(1)顶端，所述箱体(2)内设置有工作腔，箱体(2)的左侧壁设置有进水管和出水管，并在进水管和出水管上设置有阀门(6)，所述两组滑轨(4)的左端分别与工作腔左侧壁和前侧和后侧连接，两组滑轨(4)的右端分别与工作腔右侧壁的前侧和后侧连接，所述过滤板(3)安装在两组滑轨(4)上方，过滤板(3)上设置有通孔，并在所述通孔处设置有过滤网，箱体(2)的右侧壁上设置有开口，并且所述开口与工作腔相通，所述挡盖(5)的底端铰接于开口的底端，并在挡盖(5)的顶端设置有胶垫;其特征在于，还包括电机、两组折流板(8)、微波处理器(9)、曝气装置(10)、处理箱(11)、紫外线灯(12)和微生物吸附膜(13)，所述电机安装在箱体(2)的顶端，电机的底部输出端设置有传动轴，并在所述传动轴上分别设置有搅拌叶，所述两组折流板(8)分别安装在工作腔的左侧壁和右侧壁上，所述微波处理器(9)安装在工作腔的底壁上，所述曝气装置(10)安装在箱体(2)的底端，箱体(2)的右侧壁上设置有连通管，所述连通管与箱体(2)连通，并在连通管上设置有第一高压水泵(14)，所述处理箱(11)内设置有处理腔，所述紫外线灯(12)安装在处理腔右侧壁上，所述微生物吸附膜(13)的左端和右端分别与处理腔的左侧壁和右侧壁连接，处理箱(11)的顶端设置有排风管，并在所述排风管内设置有排气风机(15);还包括连通软管(16)、喷洒器(17)、固定板(18)、两组螺纹杆(19)、两组螺纹管(20)、连接板(21)、两组滑动架和转轴(22)，所述固定板安装在底板(1)顶端的右侧，所述两组螺纹杆(19)的顶端分别与连接板(21)底端的前侧和后侧连接，两组螺纹杆(19)的底端分别插入至所述两组螺纹管(20)的顶端内部，固定板(18)顶端的前侧和后侧分别设置有两组放置槽，并在所述两组放置槽内分别设置有两组滚珠轴承(23)，两组螺纹管(20)的底端分别插入至两组滚珠轴承(23)中，所述转轴(22)安装在连接板(21)的顶端，两组滑动架的顶端分别与支撑板底端的左侧和右侧连接，喷洒器(17)安装在连接架的顶端，连通软管(16)的输入端位于处理腔内，连通软管(16)的输出端与喷洒器(17)连通，并在连通软管(16)上设置有第二高压水泵(24)。
2.如权利要求1所述的一种市政道路污水处理设备，其特征在于，还包括旋轴(25)和限位板(26)，所述旋轴(25)安装在箱体(2)的左侧壁上，限位板(26)上设置有套孔，限位板(26)套设在旋轴(25)上。
3.如权利要求2所述的一种市政道路污水处理设备，其特征在于，还包括液位计(27)，箱体(2)的左侧壁上设置有观察孔，并且所述观察孔与工作腔相通，并在观察孔处设置有透明板;所述液位计(27)的底部量测部位位于处理腔中。
4.如权利要求3所述的一种市政道路污水处理设备，其特征在于，还包括连接杆(28)和推杆(29)，所述连接杆(28)的前侧底端和后侧底端分别与底板(1)顶端的左前侧和左后侧连接，所述推杆(29)安装在连接杆(28)的左侧壁上。
5.如权利要求4所述的一种市政道路污水处理设备，其特征在于，还包括四组支腿和四组滚轮(30)，所述四组支腿的顶端分别与底板(1)底端的左前侧、右前侧、左后侧和右后侧连接，所述四组滚轮(30)分别安装在四组支腿的底端。
说明书
一种市政道路污水处理设备
技术领域
本实用新型涉及市政建设辅助装置的技术领域，特别是涉及一种市政道路污水处理设备。
背景技术
众所周知，市政道路污水处理设备是一种对市政道路在修建或使用过程中产生的地下水渗漏或其他形式的污水进行适当的相关处理，以达到保护环境及节约资源等目的的装置，在市政建设的领域得到广泛的使用;现有的市政道路污水处理设备包括底板、箱体、过滤板、两组滑轨和挡盖，箱体安装在所述底板顶端，所述箱体内设置有工作腔，箱体的左侧壁和右侧壁分别设置有进水管和出水管，并在进水管和出水管上分别设置有第一阀门和第二阀门，所述两组滑轨的左端分别与工作腔左侧壁和前侧和后侧连接，两组滑轨的右端分别与工作腔右侧壁的前侧和后侧连接，所述过滤板安装在两组滑轨上方，过滤板上设置有通孔，并在所述通孔处设置有过滤网，箱体的右侧壁上设置有开口，并且所述开口与工作腔相通，所述挡盖的底端铰接于开口的底端，并在挡盖的顶端设置有胶垫;这种市政道路污水处理设备在使用时，打开阀门由进水管向工作腔内放入待处理的市政道路污水，市政道路污水在工作腔内充分沉淀，处理结束后打开第二阀门放出处理后的市政道路污水，打开挡盖拉出过滤板取下过滤的杂质即可;然而，这种市政道路污水处理设备在使用中发现，其工作模式单一，对污水的处理效果较差，需经过后期多次处理，工作效率较低，实用性较低;并且，其不方便直接利用处理后的水，易造成水资源浪费，致使其使用可靠性较低。
实用新型内容
为解决上述技术问题，本实用新型提供一种工作模式多样，对污水的处理效果较强，不需经过后期多次处理，工作效率高，实用性较高;并且，其方便直接利用处理后的水，不易造成水资源浪费，从而提高其使用可靠性的市政道路污水处理设备。
本实用新型的一种市政道路污水处理设备，包括底板、箱体、过滤板、两组滑轨和挡盖，箱体安装在所述底板顶端，所述箱体内设置有工作腔，箱体的左侧壁设置有进水管和出水管，并在进水管和出水管上设置有阀门，所述两组滑轨的左端分别与工作腔左侧壁和前侧和后侧连接，两组滑轨的右端分别与工作腔右侧壁的前侧和后侧连接，所述过滤板安装在两组滑轨上方，过滤板上设置有通孔，并在所述通孔处设置有过滤网，箱体的右侧壁上设置有开口，并且所述开口与工作腔相通，所述挡盖的底端铰接于开口的底端，并在挡盖的顶端设置有胶垫;还包括电机、两组折流板、微波处理器、曝气装置、处理箱、紫外线灯和微生物吸附膜，所述电机安装在箱体的顶端，电机的底部输出端设置有传动轴，并在所述传动轴上分别设置有搅拌叶，所述两组折流板分别安装在工作腔的左侧壁和右侧壁上，所述微波处理器安装在工作腔的底壁上，所述曝气装置安装在箱体的底端，箱体的右侧壁上设置有连通管，所述连通管与箱体连通，并在连通管上设置有第一高压水泵，所述处理箱内设置有处理腔，所述紫外线灯安装在处理腔右侧壁上，所述微生物吸附膜的左端和右端分别与处理腔的左侧壁和右侧壁连接，处理箱的顶端设置有排风管，并在所述排风管内设置有排气风机;还包括连通软管、喷洒器、固定板、两组螺纹杆、两组螺纹管、连接板、两组滑动架和转轴，所述固定板安装在底板顶端的右侧，所述两组螺纹杆的顶端分别与连接板底端的前侧和后侧连接，两组螺纹杆的底端分别插入至所述两组螺纹管的顶端内部，固定板顶端的前侧和后侧分别设置有两组放置槽，并在所述两组放置槽内分别设置有两组滚珠轴承，两组螺纹管的底端分别插入至两组滚珠轴承中，所述转轴安装在连接板的顶端，两组滑动架的顶端分别与支撑板底端的左侧和右侧连接，喷洒器安装在连接架的顶端，连通软管的输入端位于处理腔内，连通软管的输出端与喷洒器连通，并在连通软管上设置有第二高压水泵。
本实用新型的一种市政道路污水处理设备，还包括旋轴和限位板，所述旋轴安装在箱体的左侧壁上，限位板上设置有套孔，限位板套设在旋轴上。
本实用新型的一种市政道路污水处理设备，还包括液位计，箱体的左侧壁上设置有观察孔，并且所述观察孔与工作腔相通，并在观察孔处设置有透明板;所述液位计的底部量测部位位于处理腔中。
本实用新型的一种市政道路污水处理设备，还包括连接杆和推杆，所述连接杆的前侧底端和后侧底端分别与底板顶端的左前侧和左后侧连接，所述推杆安装在连接杆的左侧壁上。
本实用新型的一种市政道路污水处理设备，还包括四组支腿和四组滚轮，所述四组支腿的顶端分别与底板底端的左前侧、右前侧、左后侧和右后侧连接，所述四组滚轮分别安装在四组支腿的底端。
与现有技术相比本实用新型的有益效果为：通过上述设置，由进水管放入处理用的相关溶剂，电机带动传动轴同时带动搅拌叶旋转对污水进行处理，微波处理器和曝气装置可对污水进行深层处理，微生物吸附膜可吸附污水中的大量悬浮物，紫外线灯可消灭大多数有机溶剂废气，工作模式多样，对污水的处理效果较强，不需经过后期多次处理，工作效率高，实用性较高;并且，同时旋转两组螺纹管以调节固定板与连接板之间的距离，围绕转轴旋转连接板，同时旋转两组挡板，以调节其与喷洒器之间的角度，由喷洒器将水直接输出，其方便直接利用处理后的水，不易造成水资源浪费，从而提高其使用可靠性。
