申请日2017.12.22
公开(公告)日2018.08.31
IPC分类号C02F9/06
摘要
本实用新型公开了一种用于高盐废水化工园区综合污水处理厂的进水管控系统，该系统由收集池、外排水泵、输送管路、企业来水管路、进水电动阀门、流量计、在线监测仪表、高位水池、正常排水电动阀、正常管路、应急排水电动阀、应急管路和控制装置连接而成。该进水管控系统能根据来水实际情况，实时监控调节综合污水处理厂的进水，保证了综合污水处理厂的正常运行。
权利要求书

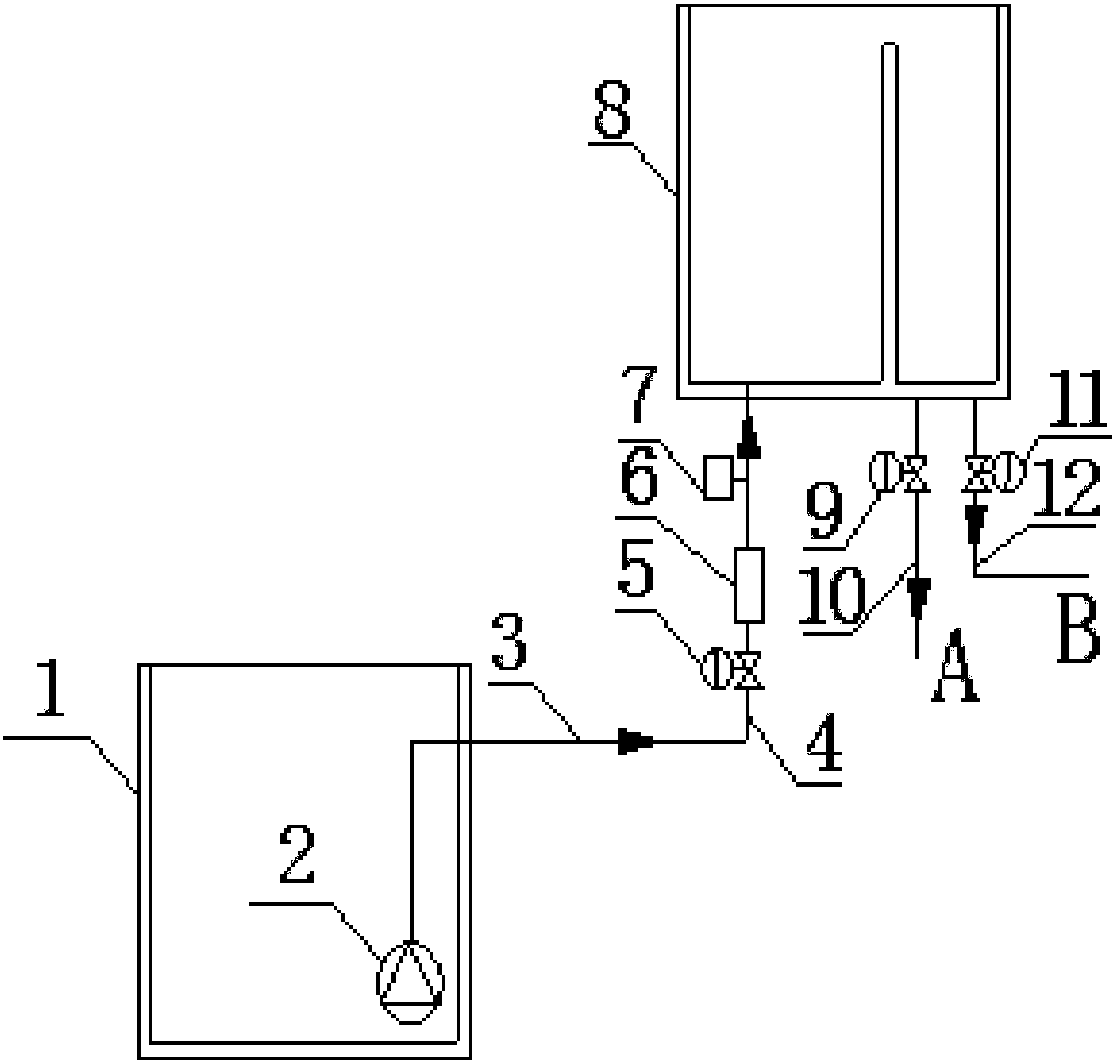

1.一种用于高盐废水化工园区综合污水处理厂的进水管控系统，其特征在于，包括：
收集池、外排水泵、输送管路、企业来水管路、进水电动阀门、流量计、在线监测仪表、高位水池、正常排水电动阀、正常管路、应急排水电动阀、应急管路和控制装置;其中，
所述收集池内设置所述外排水泵，所述外排水泵经所述输送管路、企业来水管路连接至所述高位水池;
所述企业来水管路上依次设置进水电动阀门、流量计和在线监测仪表;
所述高位水池设有用于连接至综合污水处理厂的调节池的正常管路，该正常管路上设有所述正常排水电动阀;
所述高位水池设有用于连接至所述综合污水处理厂的应急水储存池的应急管路，该应急管路上设有所述应急排水电动阀;
所述控制装置，分别与所述流量计、在线监测仪表、外排水泵、进水电动阀门、正常排水电动阀和应急排水电动阀电气连接，能根据所述流量计与在线监测仪表的信号，分别控制外排水泵、进水电动阀门、正常排水电动阀和应急排水电动阀进行综合污水处理厂的进水管控。
2.根据权利要求1所述的用于高盐废水 化工园区综合污水处理厂的进水管控系统，其特征在于，所述高位水池内设置溢流堰，将该高位水池内分隔为集水池和出水汇总渠道;
所述企业来水管路连接至所述高位水池的集水池底部;
所述正常管路与所述应急管路分别连接至所述高位水池的出水汇总渠道底部。
3.根据权利要求2所述的用于高盐废水化工园区综合污水处理厂的进水管控系统，其特征在于，所述企业来水管路为垂直立管，垂直设在所述高位水池的进水池底部。
4.根据权利要求1或2所述的用于高盐废水化工园区综合污水处理厂的进水管控系统，其特征在于，所述在线监测仪表包括在线COD监测仪表、在线氨氮监测仪表、在线电导率仪、在线色度监测仪表中的至少一种。
5.根据权利要求1或2所述的用于高盐废水化工园区综合污水处理厂的进水管控系统，其特征在于，所述控制装置采用PLC控制装置。
说明书
用于高盐废水化工园区综合污水处理厂的进水管控系统
技术领域
本实用新型涉及废水处理领域，尤其涉及一种用于高盐废水化工园区综合污水处理厂的进水管控系统。
背景技术
化工园区企业众多，废水成分复杂，虽然企业已经经过预处理，但排入综合污水处理厂的污水水质，水量仍然波动较大，对综合污水处理厂的稳定运行存在一定影响，严重时，甚至含有有毒物质，抑制微生物的生长，直接导致化工园区综合污水处理厂的运行崩溃。尤其是对于高盐废水的化工园区，不仅盐含量经常超标，而且可生化性差，合成类高分子难降解物质含量高，经常导致综合污水处理厂出水超标，甚至生化系统崩溃，直接影响了上游化工企业的日常生产，造成很大的经济损失。
随着国家对环境的日益重视，环保督查力度的加大，以及各省市对园区治理要求的升级，如何保证化工园区污水稳定达标排放，不仅是政府关注的重点，也是生产企业关注的重点。同时随着我国污水处理市场的开拓，市政污水处理覆盖率已经超过90%，所以国内各大环保巨头也相继将市场转移到了工业废水领域，尤其是工业园区。但我国工业园区种类较多，情况复杂，历史欠账较多，因此目前是水处理领域的一个难题，也是一个热题。
对于高含盐废水的化工园区，企业排水水质除了难降解，可生化性差，色度大等特征外，另一个显著特征即含盐量高，如氯离子，硫酸根离子等，如果综合污水处理厂的进水，即企业排水的含盐量过高，将抑制微生物的生长，导致生物系统的崩溃。
实用新型内容
基于现有技术所存在的问题，本实用新型的目的是提供一种用于高盐废水化工园区综合污水处理厂的进水管控系统，能调控高含盐废水的化工园区综合污水处理厂的进水，进而保证化工园区综合污水处理厂稳定运行，达标排放。
本实用新型的目的是通过以下技术方案实现的：
本实用新型实施方式提供一种用于高盐废水化工园区综合污水处理厂的进水管控系统，包括：
收集池、外排水泵、输送管路、企业来水管路、进水电动阀门、流量计、在线监测仪表、高位水池、正常排水电动阀、正常管路、应急排水电动阀、应急管路和控制装置;其中，
所述收集池内设置所述外排水泵，所述外排水泵经所述输送管路、企业来水管路连接至所述高位水池;
所述企业来水管路上依次设置进水电动阀门、流量计和在线监测仪表;
所述高位水池设有用于连接至综合污水处理厂的调节池的正常管路，该正常管路上设有所述正常排水电动阀;
所述高位水池设有用于连接至所述综合污水处理厂的应急水储存池的应急管路，该应急管路上设有所述应急排水电动阀;
所述控制装置，分别与所述流量计、在线监测仪表、外排水泵、进水电动阀门、正常排水电动阀和应急排水电动阀电气连接，能根据所述流量计与在线监测仪表的信号，分别控制外排水泵、进水电动阀门、正常排水电动阀和应急排水电动阀进行综合污水处理厂的进水管控。
由上述本实用新型提供的技术方案可以看出，本实用新型实施例提供的用于高盐废水化工园区综合污水处理厂的进水管控系统，其有益效果为：
通过在企业来水管路上依次设置进水电动阀门、流量计和在线监测仪表，并与控制装置连接，如果企业发生事故排水或者含盐量超标严重，通过在线监测仪表监测后，控制装置会根据设置发出指令开启应急管路上的应急排水电动阀，高含盐废水会进入综合污水处理厂的应急水储存池，然后通过电吸附模块除去部分盐分后，出水再进入调节池，进而实现了综合污水处理厂的进水管控，保证了综合污水处理厂系统的稳定运行。
