摘要

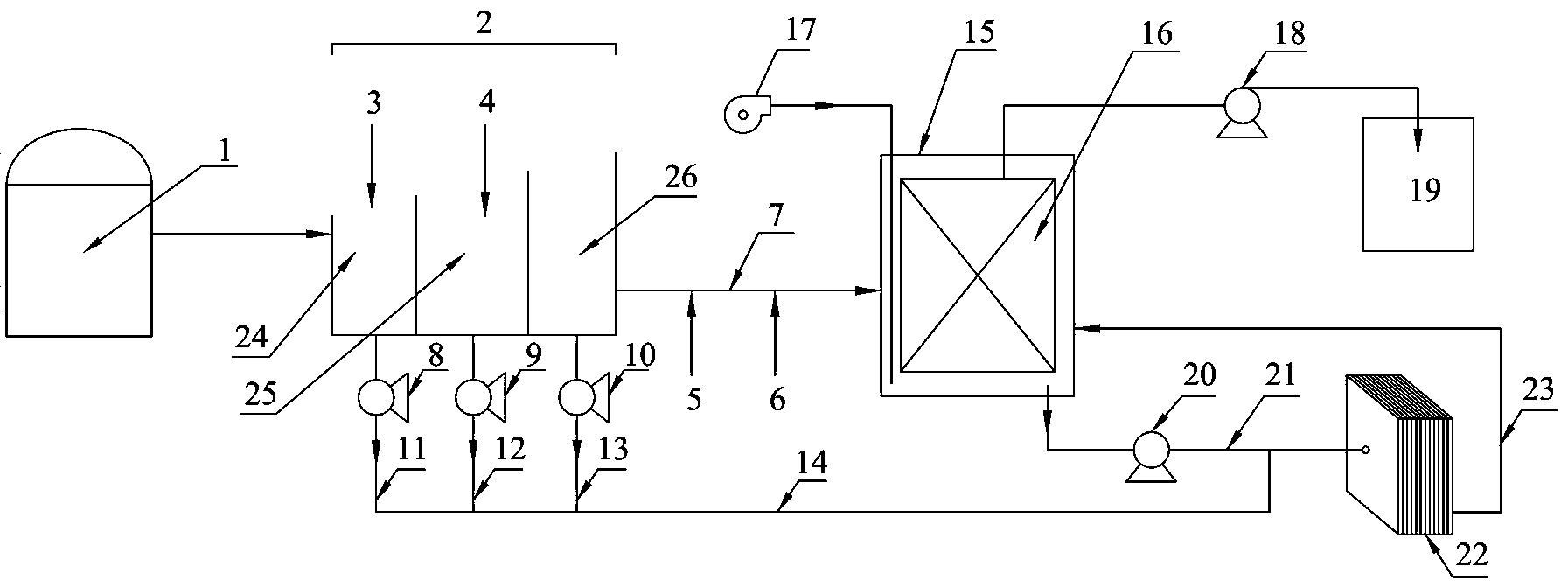

本实用新型一种基于浸没式超滤的油田污水处理装置涉及工业水处理技术领域，具体涉及到一种基于浸没式超滤的油田污水处理装置，包括原水箱和产水箱，其特征在于，所述原水箱上连接有一沉降系统，所述沉降系统通过沉降池产水管连接有浸没式超滤膜池，所述浸没式超滤膜池通过产水泵与产水箱相连;本实用新型流程简单，操作方便，容易控制，操作弹性较大，运行成本较低。利用浸没式超滤膜池对预处理后的水进行二次处理，使得产出的水符合油田注水水质的要求，悬浮物，粒径中值和含油量指标达到标准要求。并且浸没式超滤膜池与压滤装置相连，压滤装置处理后的水回流至浸没式超滤膜池中，节约水资源，减少了固体废弃物的排放。
权利要求书
1.一种基于浸没式超滤的油田污水处理装置，包括原水箱(1)和产水箱(19)，其特征在于，所述原水箱(1)上连接有一沉降系统(2)，所述沉降系统(2)通过沉降池产水管(7)连接有浸没式超滤膜池(15)，所述浸没式超滤膜池(15)通过产水泵(18)与产水箱(19)相连;
所述浸没式超滤膜池(15)通过相连的浸没式超滤排泥泵(20)和浸没式超滤排泥管(21)连接有一压滤装置，所述压滤装置通过滤液管(23)与浸没式超滤膜池(15)相连;
所述沉降系统(2)通过排泥泵连接有一排泥总管(14)，所述排泥总管(14)与浸没式超滤排泥管(21)相连。
2.如权利要求1所述一种基于浸没式超滤的油田污水处理装置，其特征在于，所述沉降系统(2)包括相连的一级沉降池(24)、二级沉降池(25)及三级沉降池(26);所述排泥泵设置为三个，分别为一级排泥泵(8)、二级排泥泵(9)及三级排泥泵(10);
所述一级沉降池(24)与一级排泥泵(8)相连，并通过一级排泥管(11)与排泥总管(14)相连，一级沉降池(24)内设置有混凝剂加药点(3);
所述二级沉降池(25)与二级排泥泵(9)相连，并通过二级排泥管(12)与排泥总管(14)相连，所述二级沉降池(25)内设置有助凝剂加药点(4);
所述三级沉降池(26)与三级排泥泵(10)相连，并通过三级排泥管(13)与排泥总管(14)相连，所述沉降池产水管(7)与三级沉降池(26)相连。
3.如权利要求2所述一种基于浸没式超滤的油田污水处理装置，其特征在于，所述沉降池产水管(7)上设置有杀菌剂加药点(5)。
4.如权利要求3所述一种基于浸没式超滤的油田污水处理装置，其特征在于，所述沉降池产水管(7)上还设置有阻垢剂加药点(6)。
5.如权利要求1所述一种基于浸没式超滤的油田污水处理装置，其特征在于，所述浸没式超滤膜池(15)内设置有浸没式超滤膜组件(16)，所述浸没式超滤膜组件(16)与产水泵(18)相连;
所述浸没式超滤膜池(15)上还连接有一曝气装置，所述曝气装置通过曝气管伸入至浸没式超滤膜池(15)底部。
6.如权利要求5所述一种基于浸没式超滤的油田污水处理装置，其特征在于，所述曝气装置为罗茨鼓风机(17)。
7.如权利要求6所述一种基于浸没式超滤的油田污水 处理装置，其特征在于，所述浸没式超滤膜组件(16)由多组膜丝组成，膜丝为中空纤维结构。
8.如权利要求7所述一种基于浸没式超滤的油田污水处理装置，其特征在于，所述膜丝孔径为0.005-0.1μm。
9.如权利要求1-8任意一项所述一种基于浸没式超滤的油田污水处理装置，其特征在于，所述压滤装置为压滤机(22)。
说明书
一种基于浸没式超滤的油田污水处理装置
技术领域
本实用新型涉及工业水处理技术领域，具体涉及到一种基于浸没式超滤的油田污水处理装置。
背景技术
油田含油污水处理常规工艺比较成熟，通过加药实现水处理达标回注的方法较多，多存在工艺流程长，设备单元多的情况。水处理过程中通过添加混凝剂和助凝剂，以及相应的杀菌剂，阻垢剂等药剂完成油田含油污水的处理，从而达到含油量，悬浮物，粒径中值和腐蚀速率等重要指标的要求。许多企业采用不同的水处理设备改善水的性能，如化学反应为主的沉降，物理操作为主的气浮，药剂和新型杀菌设备的使用等，这些装置和药剂的使用使得水处理过程中产生了大量的污油和污泥，并且因为药剂的添加，后续的处理更加困难。在现有的技术和设备情况下优化处理工艺，简化处理单元，优化可操作性，减少后续的污油和污泥产生量，同时设备的减少对于装置长周期运行，水质的稳定处理有较大帮助，对于油田污水的回注处理意义深远。
发明内容
为了解决上述问题，本实用新型提供一种流程简单，运行成本较低，能够实现简单操作，节省人力物力的一种基于浸没式超滤的油田污水处理装置。
本实用新型一种基于浸没式超滤的油田污水处理装置，包括原水箱和产水箱，其特征在于，所述原水箱上连接有一沉降系统，所述沉降系统通过沉降池产水管连接有浸没式超滤膜池，所述浸没式超滤膜池通过产水泵与产水箱相连;
所述浸没式超滤膜池通过相连的浸没式超滤排泥泵和浸没式超滤排泥管连接有一压滤装置，所述压滤装置通过滤液管与浸没式超滤膜池相连;
所述沉降系统通过排泥泵连接有一排泥总管，所述排泥总管与浸没式超滤排泥管相连。
优选地，沉降系统包括相连的一级沉降池、二级沉降池及三级沉降池;所述排泥泵设置为三个，分别为一级排泥泵、二级排泥泵及三级排泥泵;
所述一级沉降池与一级排泥泵相连，并通过一级排泥管与排泥总管相连，一级沉降池内设置有混凝剂加药点;
所述二级沉降池与二级排泥泵相连，并通过二级排泥管与排泥总管相连，所述二级沉降池内设置有助凝剂加药点;
所述三级沉降池与三级排泥泵相连，并通过三级排泥管与排泥总管相连，所述沉降池产水管与三级沉降池相连。
优选地，沉降池产水管上设置有杀菌剂加药点。
优选地，沉降池产水管上还设置有阻垢剂加药点。
优选地，浸没式超滤膜池包括内设置有浸没式超滤膜组件，所述浸没式超滤膜组件与产水泵相连;
所述浸没式超滤膜池上还连接有一曝气装置，所述曝气装置通过曝气管伸入至浸没式超滤膜池底部。
优选地，曝气装置为罗茨鼓风机。
优选地，所述浸没式超滤膜组件由多组膜丝组成，膜丝为中空纤维结构。
优选地，膜丝孔径为0.005-0.1μm。
或者优选地，压滤装置为压滤机。
本实用新型流程简单，操作方便，容易控制，操作弹性较大，运行成本较低。利用沉降系统对原水进行初步处理，将水中的悬浮物沉降，浮油上浮，实现污泥和污油分离，再利用浸没式超滤膜池对预处理后的水进行二次处理，使得产出的水符合油田注水水质的要求，悬浮物，粒径中值和含油量指标达到标准要求。经过杀菌剂和阻垢剂的综合处理，并且浸没式超滤膜池与压滤装置相连，压滤装置处理后的水回流至浸没式超滤膜池中，节约水资源，减少了固体废弃物的排放，形成的固态泥因含水率低易于处理。
本实用新型在水处理过程中，污油的去除主要靠油水的密度差异，所以污油中含有的药剂较少，在后续的污油处理过程中更容易资源化利用。经过化学药剂反应产生的污泥沉降后，经过压滤机压滤含水率较低，污泥量更少，处理更容易，污油和污泥分开，利于下一步的处理;后续浸没式超滤处理工艺流程和操作都简单，但产水水质明显高于油田回注水级别，产水浊度小于1NTU，和原水质相比对地层的影响不大，本实用新型工艺流程较短，缩短了人工操作的时间，调节较少，节省了人力物力。
