申请日2018.01.30
公开(公告)日2018.11.27
IPC分类号B01D29/01; B01D29/96; C02F1/00
摘要
本实用新型公开了一种便于更换过滤网板的节能污水处理器，包括收集箱和处理箱，收集箱位于处理箱的上方，且收集箱与处理箱之间连接有连通管，处理箱为一侧开口结构，处理箱开口处的底端通过合页连接有箱门，箱门通过锁扣连接在处理箱开口处的顶部外侧壁上，处理箱靠近上端位置的侧壁上对称连接有固定块，处理箱内设有与处理箱内部横截面相同大小的框架，框架内设有滤网板，框架位于两块固定块的上方，固定块的上表面开设有定位槽，定位槽的槽底连接有弹簧，弹簧的另一端连接有定位块，框架对应定位槽的位置开设有定位孔。本实用新型结构简单，操作方便，方便的对滤网板进行了更换。
权利要求书

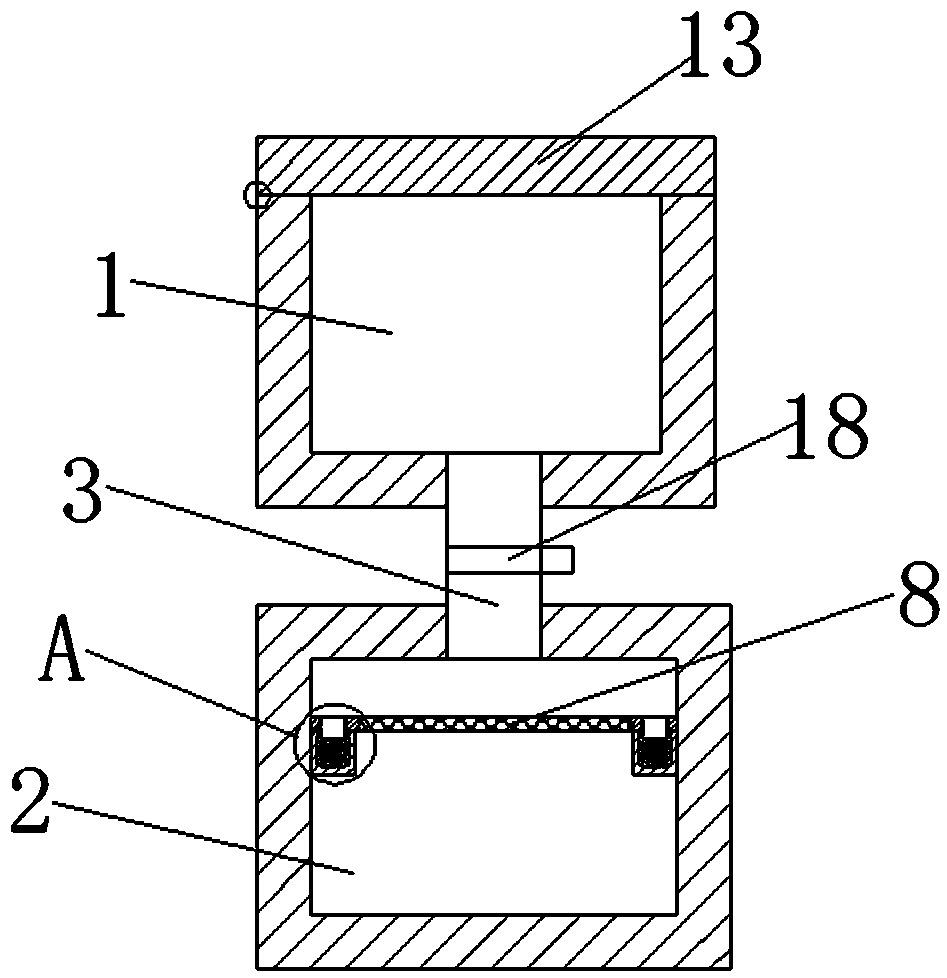

1.一种便于更换过滤网板的节能污水处理器，包括收集箱(1)和处理箱(2)，其特征在于，所述收集箱(1)位于处理箱(2)的上方，且收集箱(1)与处理箱(2)之间连接有连通管(3)，所述处理箱(2)为一侧开口结构，所述处理箱(2)开口处的底端通过合页连接有箱门(4)，所述箱门(4)通过锁扣(5)连接在处理箱(2)开口处的顶部外侧壁上，所述处理箱(2)靠近上端位置的侧壁上对称连接有固定块(6)，所述处理箱(2)内设有与处理箱(2)内部横截面相同大小的框架(7)，所述框架(7)内设有滤网板(8)，所述框架(7)位于两块固定块(6)的上方，所述固定块(6)的上表面开设有定位槽(9)，所述定位槽(9)的槽底连接有弹簧(10)，所述弹簧(10)的另一端连接有定位块(11)，所述框架(7)对应定位槽(9)的位置开设有定位孔(12)，所述定位块(11)远离弹簧(10)的一端穿过定位槽(9)的槽口并向外延伸至定位孔(12)中。
2.根据权利要求1所述的一种便于更换过滤网板的节能污水处理器，其特征在于，所述收集箱(1)为顶部开口箱体，所述收集箱(1)的开口处合页连接有箱盖(13)。
3.根据权利要求1所述的一种便于更换过滤网板的节能污水处理器，其特征在于，所述定位块(11)靠近弹簧(10)一端位置的侧壁上对称连接有滑块(14)，所述定位槽(9)的槽壁上对称开设有与滑块(14)相匹配的滑槽(15)，所述滑块(14)活动连接在滑槽(15)中。
4.根据权利要求3所述的一种便于更换过滤网板的节能污水处理器，其特征在于，所述滑块(14)远离定位块(11)的一端开设有滚动槽(16)，所述滚动槽(16)内设有滚珠(17)，所述滚珠(17)远离滚动槽(16)槽底的一端穿过滚动槽(16)的槽口并向外延伸滚动连接在滑槽(15)的槽底。
5.根据权利要求4所述的一种便于更换过滤网板的节能污水处理器，其特征在于，所述滚珠(17)的球径大于滚动槽(16)槽口的槽径。
6.根据权利要求1所述的一种便于更换过滤网板的节能污水处理器，其特征在于，所述连通管(3)内设有阀门(18)，所述箱门(4)与处理箱(2)的连接处设有密封垫。
说明书
一种便于更换过滤网板的节能污水处理器
技术领域
本实用新型涉及节能污水处理技术领域，尤其涉及一种便于更换过滤网板的节能污水处理器。
背景技术
我国人均可再生淡水资源仅为世界平均水平的三分之一，淡水消费量占水资源总量的比重为22%，远高于世界平均水平的9%。我国人均可再生淡水资源在所有国家中排名位于倒数15位左右。因此，我国水资源紧张、水污染治理形势严峻与国民经济持续增长、人民生活水平逐渐提高之间的矛盾日益凸显，水体污染、水资源短缺已经成为我国经济社会实现可持续发展的严重制约因素。
目前，污水处理技术日渐完善，但由于一些污水处理的滤网板容易被污水中的杂质堵塞，因此需要对污水处理器中的滤网板进行更换清洗，可是现有技术中的滤网板更换不便，更换时需要浪费大量的时间，大大的影响降低了污水处理器处理的效率。
实用新型内容
本实用新型的目的是为了解决现有技术中滤网板更换不便，更换时需要浪费大量的时间，大大的影响降低了污水处理器处理效率的问题，而提出的一种便于更换过滤网板的节能污水处理器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于更换过滤网板的节能污水处理器，包括收集箱和处理箱，所述收集箱位于处理箱的上方，且收集箱与处理箱之间连接有连通管，所述处理箱为一侧开口结构，所述处理箱开口处的底端通过合页连接有箱门，所述箱门通过锁扣连接在处理箱开口处的顶部外侧壁上，所述处理箱靠近上端位置的侧壁上对称连接有固定块，所述处理箱内设有与处理箱内部横截面相同大小的框架，所述框架内设有滤网板，所述框架位于两块固定块的上方，所述固定块的上表面开设有定位槽，所述定位槽的槽底连接有弹簧，所述弹簧的另一端连接有定位块，所述框架对应定位槽的位置开设有定位孔，所述定位块远离弹簧的一端穿过定位槽的槽口并向外延伸至定位孔中。
优选的，所述收集箱为顶部开口箱体，所述收集箱的开口处合页连接有箱盖。
优选的，所述定位块靠近弹簧一端位置的侧壁上对称连接有滑块，所述定位槽的槽壁上对称开设有与滑块相匹配的滑槽，所述滑块活动连接在滑槽中。
优选的，所述滑块远离定位块的一端开设有滚动槽，所述滚动槽内设有滚珠，所述滚珠远离滚动槽槽底的一端穿过滚动槽的槽口并向外延伸滚动连接在滑槽的槽底。
优选的，所述滚珠的球径大于滚动槽槽口的槽径。
优选的，所述连通管内设有阀门，所述箱门与处理箱的连接处设有密封垫。
与现有技术相比，本实用新型提供了一种便于更换过滤网板的节能污水处理器，具备以下有益效果：
该便于更换过滤网板的节能污水处理器，通过设置合页连接的箱门、固定块、框架、定位槽、弹簧、定位块和定位孔，过滤板设置在框架内，定位槽内定位块在弹簧的弹力作用下弹至框架的定位孔中，当需要对滤网板进行更换时，打开箱门，将定位孔内的定位块按压至定位槽中，取下框架，对其进行更换清洗，方便的对滤网板进行了更换。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构简单，操作方便，方便的对滤网板进行了更换。
