申请日2017.12.22
公开(公告)日2018.08.28
IPC分类号C02F9/10; C02F103/36
摘要
本实用新型公开了一种处理煤制甲醇废水的工艺装置，包括精馏塔、第一管道、反应发生池、第二管道、排污池、沉渣滤池、絮凝沉淀池、第三管道、冲洗池和排水管道，所述精馏塔左侧设有第一管道，所述第一管道左侧设有反应发生池，所述反应发生池左侧设有第二管道，所述第二管道左侧设有排污池，所述排污池内部右侧设有沉渣滤池，所述排污池内部左侧设有絮凝沉淀池，所述排污池底侧设有第三管道，第三管道底侧设有冲洗池，所述冲洗池右侧设有排水管道，该一种处理煤制甲醇废水的工艺装置用于处理煤制甲醇废水，主要是现有的处理煤制甲醇废水的工艺装置设备简陋，无法真正有效的分离煤制甲醇废水，本新型结构简单，易于实现。
权利要求书

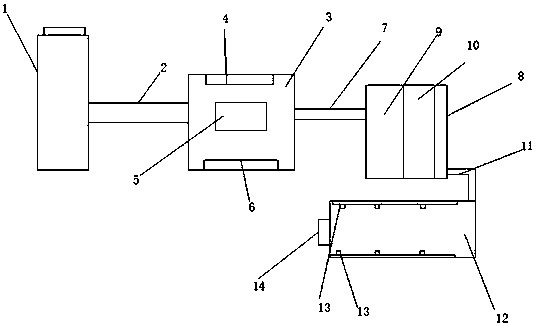

1.一种处理煤制甲醇废水的工艺装置，包括精馏塔(1)、第一管道(2)、反应发生池(3)、第二管道(7)、排污池(8)、沉渣滤池(9)、絮凝沉淀池(10)、第三管道(11)、冲洗池(12)和排水管道(14)，其特征在于：所述精馏塔(1)左侧设有第一管道(2)，所述第一管道(2)左侧设有反应发生池(3)，反应发生池(3)与第一管道(2)和精馏塔(1)通过管道连接，所述反应发生池(3)左侧设有第二管道(7)，所述第二管道(7)左侧设有排污池(8)，排污池(8)与第二管道(7)和反应发生池(3)通过管道连接，所述排污池(8)内部右侧设有沉渣滤池(9)，所述排污池(8)内部左侧设有絮凝沉淀池(10)，絮凝沉淀池(10)与沉渣滤池(9)通过管道连接，所述排污池(8)底侧设有第三管道(11)，第三管道(11)底侧设有冲洗池(12)，冲洗池(12)与第三管道(11)和絮凝沉淀池(10)通过管道连接，所述冲洗池(12)右侧设有排水管道(14)，排水管道(14)与冲洗池(12)通过管道连接。
2.根据权利要求1所述的一种处理煤制甲醇废水的工艺装置，其特征在于：所述反应发生池(3)顶侧设有PAC试剂投放装置(4)。
3.根据权利要求1所述的一种处理煤制甲醇废水 的工艺装置，其特征在于：所述反应发生池(3)底侧设有PAM试剂投放装置(5)。
4.根据权利要求1所述的一种处理煤制甲醇废水的工艺装置，其特征在于：所述反应发生池(3)中侧设有振荡器(6)，振荡器(6)与反应发生池(3)通过螺纹连接。
5.根据权利要求1所述的一种处理煤制甲醇废水的工艺装置，其特征在于：所述冲洗池(12)上侧与下侧设有喷洒装置(13)，喷洒装置(13)与冲洗池(12)通过螺纹连接。
说明书
一种处理煤制甲醇废水的工艺装置
技术领域
本实用新型涉及化工处理技术领域，具体为一种处理煤制甲醇废水的工艺装置。
背景技术
中随着石油资源紧缺、油价上涨及甲醇汽油的推广使用和甲醇生产烯烃类物质关键 技术的突破，国内外甲醇生产正呈现突飞猛进的态势甲醇作为清洁能源和石油化工的原料替代品，市场需求量急剧增加，煤制甲醇项目也越来越多，甲醇废水的处理问题受到环保部门和科研机构的高度重视,现有的处理煤制甲醇废水的工艺装置设备简陋，无法真正有效的分离煤制甲醇废水。
实用新型内容
本实用新型的目的在于提供一种处理煤制甲醇废水的工艺装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种处理煤制甲醇废水的工艺装置，包括精馏塔、第一管道、反应发生池、第二管道、排污池、沉渣滤池、絮凝沉淀池、第三管道、冲洗池和排水管道，所述精馏塔左侧设有第一管道，所述第一管道左侧设有反应发生池，反应发生池与第一管道和精馏塔通过管道连接，所述反应发生池左侧设有第二管道，所述第二管道左侧设有排污池，排污池与第二管道和反应发生池通过管道连接，所述排污池内部右侧设有沉渣滤池，所述排污池内部左侧设有絮凝沉淀池，絮凝沉淀池与沉渣滤池通过管道连接，所述排污池底侧设有第三管道，第三管道底侧设有冲洗池，冲洗池与第三管道和絮凝沉淀池通过管道连接，所述冲洗池右侧设有排水管道，排水管道与冲洗池通过管道连接。
作为本实用新型的一种优选实施方式，所述反应发生池顶侧设有PAC试剂投放装置。
作为本实用新型的一种优选实施方式，所述反应发生池底侧设有PAM试剂投放装置。
作为本实用新型的一种优选实施方式，所述反应发生池中侧设有振荡器，振荡器与反应发生池通过螺纹连接。
作为本实用新型的一种优选实施方式，所述冲洗池上侧与下侧设有喷洒装置，喷洒装置与冲洗池通过螺纹连接。
与现有技术相比，本实用新型的有益效果：该一种处理煤制甲醇废水的工艺装置用于处理煤制甲醇废水，通过设有反应发生池，反应发生池中设有PAC试剂投放装置和PAM试剂投放装置，PAC试剂投放装置和PAM试剂投放装置，投放PAC试剂与PAM试剂，同时设有振荡器，震荡器使PAC试剂和PAM试剂加速融合，使PAC试剂和PAM试剂去除水中的漂浮物，通过以上设置能够实现煤制甲醇废水的工艺装置设备精良，能真正有效的分离煤制甲醇废水。
