摘要
本实用新型涉及一种含氨氮废水再生处理系统的加氯设备，含氨氮废水再生处理系统包括化学反应池，加氯设备用于向化学反应池中添加氯水混合物，加氯设备包括提供氯气的氯气储放装置、将水与氯气混合的水射器，氯气储放装置包括第一储氯装置和第二储氯装置，第一储氯装置和第二储氯装置分别通过第一管道和第二管道与添加管道连通，添加管道与第一管道和第二管道的三通连接且在连接处设置有切换阀，该加氯设备中氯气储放装置包含了两组储氯装置，并通过切换阀的自动化切换设置，在两组储氯装置中的一组氯气不够时，将另一组与添加管道接通，保证加氯设备的连续加氯，即保证了含氨氮废水再生处理系统的连续运行。
权利要求书
1.一种含氨氮废水再生处理系统的加氯设备，所述含氨氮废水再生处理系统包括化学反应池，所述加氯设备用于向所述的化学反应池中添加氯水混合物，所述加氯设备包括提供氯气的氯气储放装置、将水与氯气混合的水射器，所述水射器通过混合物管道与所述化学反应池连通，所述氯气储放装置通过添加管道与所述水射器连通，其特征在于：所述氯气储放装置包括第一储氯装置和第二储氯装置，所述第一储氯装置和第二储氯装置分别通过第一管道和第二管道与所述添加管道连通，所述添加管道与所述第一管道和第二管道的三通连接且在连接处设置有切换阀，当所述第一管道与所述添加管道连通时，所述切换阀将所述第二管道与所述添加管道断开，当所述第二管道与所述添加管道连通时，所述切换阀将所述第一管道与所述添加管道断开。
2.根据权利要求1所述的含氨氮废水再生处理系统的加氯设备，其特征在于：所述加氯设备还包括与所述切换阀信号连接的用于控制所述切换阀执行切换工作的第一控制系统、设于所述第一管道和第二管道上的分别用于检测所述第一储氯装置和第二储氯装置中氯气压力信息的第一压力传感器和第二压力传感器，所述第一压力传感器和第二压力传感器分别与所述第一控制系统信号连接。
3.根据权利要求1所述的含氨氮废水再生处理系统的加氯设备，其特征在于：所述加氯设备还包括用于在所述第一储氯装置或第二储氯装置中的氯气含量低于设定值时发出报警信息以提醒用户向所述第一储氯装置或第二储氯装置中添加氯气的报警装置。
4.根据权利要求3所述的含氨氮废水再生处理系统的加氯设备，其特征在于：所述报警装置包括第一报警器和第二报警器、分别与所述第一报警器和第二报警器信号连接并用于控制所述第一报警器和第二报警器工作的第二控制系统、用于分别监测所述第一储氯装置和第二储氯装置重量的第一测重装置和第二测重装置，所述第一测重装置和第二测重装置分别与所述第二控制系统信号连接。
5.根据权利要求4所述的含氨氮废水再生处理系统的加氯设备，其特征在于：所述第一测重装置和第二测重装置均为液压测重装置，且所述第一测重装置和第二测重装置分别垫设在所述第一储氯装置和第二储氯装置的底部。
6.根据权利要求1所述的含氨氮废水 再生处理系统的加氯设备，其特征在于：所述第一储氯装置包括有多个相互串连的第一氯气罐和具有容纳多个所述第一氯气罐的第一容纳壳体，所述第二储氯装置包括有多个相互串连的第二氯气罐和具有容纳多个所述第二氯气罐的第二容纳壳体。
7.根据权利要求6所述的含氨氮废水再生处理系统的加氯设备，其特征在于：所述加氯设备还包括分别设于所述第一容纳壳体和第二容纳壳体内部的第一漏氯报警仪和第二漏氯报警仪。
8.根据权利要求7所述的含氨氮废水再生处理系统的加氯设备，其特征在于：所述加氯设备还包括分别与所述第一容纳壳体和第二容纳壳体上部的第一收集箱和第二收集箱，所述第一收集箱和第二收集箱分别与所述第一容纳壳体和第二容纳壳体连通设置，且在连接处分别设置有第一风机和第二风机。
说明书
一种含氨氮废水再生处理系统的加氯设备
技术领域
本实用新型涉及一种含氨氮废水再生处理系统的加氯设备。
背景技术
随着电子工业技术特别是集成电路芯片工业技术的发展，电子工业废水特别是电子工业含氟含氨氮废水处理成为水处理行业中的突出难题。电子工业通常在生产制程中使用了如氢氟酸、硫酸、磷酸、氨水、盐酸、有机溶剂等大量的化学药剂，使得排放的废水含有大量的对周边环境有污染的成分，加剧了我国水污染和水资源短缺形势的严竣程度。面临日趋严重的生态环境，国家要求工业企业必须贯彻“节能减排”的方针政策，在对工业企业用水大户的环评批复中除了要求废水达标排放外，也明确要求废水必须达到一定的回用率，然而由于电子工业含氟含氨氮废水具有水量大，污染成分复杂，污染性强，可生化性差，总溶解固体盐、氨氮和氟化物含量高等特点，采用常规的去除氨氮的生物处理方法需要培养菌种、调试时间长，且生物反应池的容积已经固定，当氨氮浓度强烈变化时无法达到令人满意的除氟除氨氮效果，更不可能实现通过废水再生回用来有效减少废水的排放量，实现循环经济。为克服此种突出问题，中国专利CN102126798B公开了一种电子工业含氟含氨氮废水的再生回用方法，其通过在反应池中先进行添加氯除氨氮，后添加能与氟离子形成不溶于水的氟化钙的物质(例如氧化钙/石灰，氢氧化钙，氯化钙等钙盐)，即，其采用化学加氯除氮法去除废水中的氨氮，有效地减少了氨氮含量，快速、高效、稳定;当进水的氨氮浓度变化范围较大时，只需根据反应配比改变加氯量就能达到处理效果，此方法能灵活适应氨氮浓度强烈变化的工业废水。但是，其在加氯时，利用磅秤称量氯气重量，凭工人经验进行比较来确定是否需要重新充气换瓶，设备精度低，不易供氯，维护量大，难以实现自动控制，不能满足连续化的生产需求，不能满足现代化的废水处理需求。而且，这种方法工人劳动强度大，安全系数低。
实用新型内容
本实用新型所要解决的技术问题是提供一种含氨氮废水再生处理系统的加氯设备。
为了解决上述技术问题，本实用新型采用的一种技术方案是：

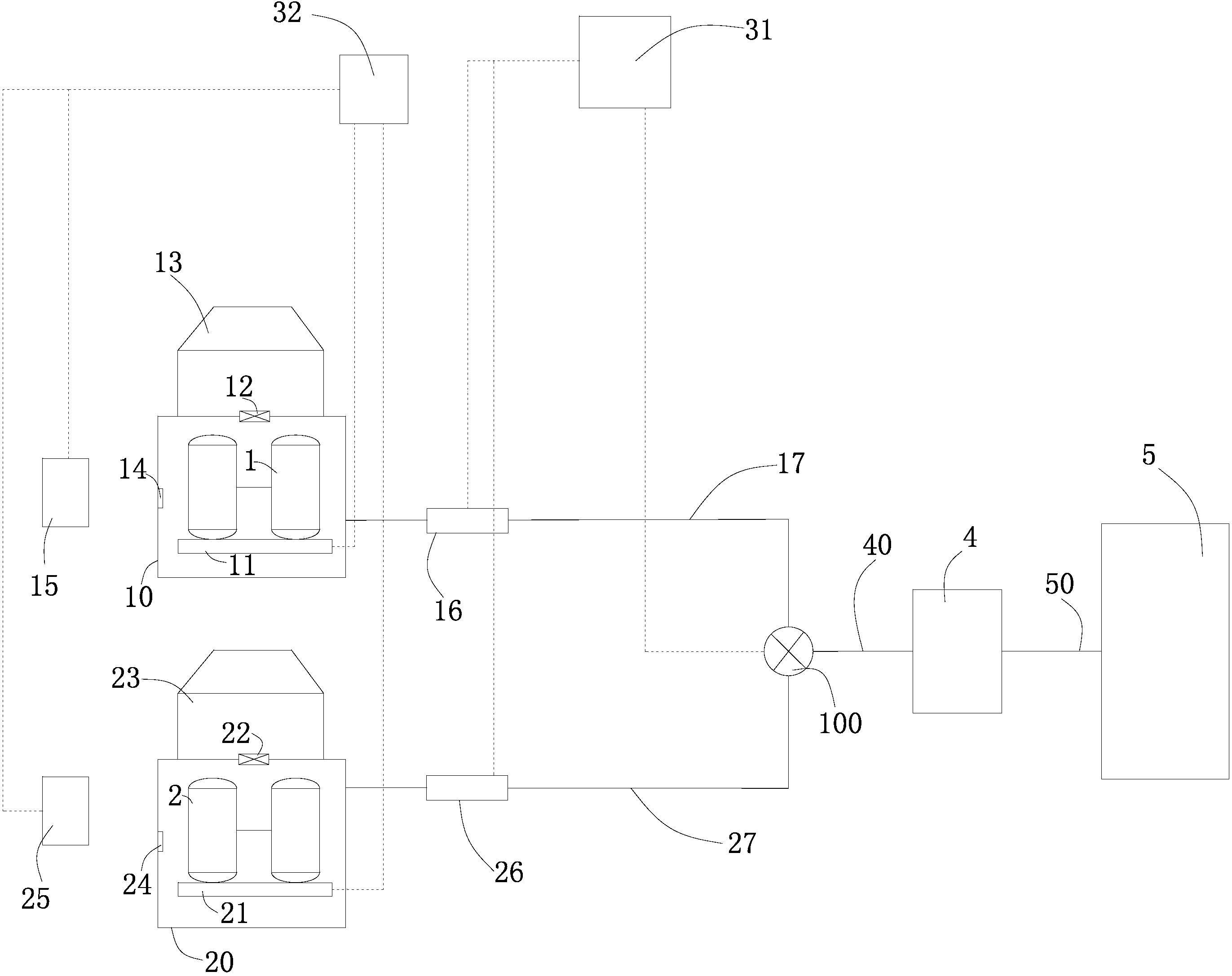

一种含氨氮废水再生处理系统的加氯设备，含氨氮废水再生处理系统包括化学反应池，加氯设备用于向化学反应池中添加氯水混合物，加氯设备包括提供氯气的氯气储放装置、将水与氯气混合的水射器，水射器通过混合物管道与化学反应池连通，氯气储放装置通过添加管道与水射器连通，氯气储放装置包括第一储氯装置和第二储氯装置，第一储氯装置和第二储氯装置分别通过第一管道和第二管道与添加管道连通，添加管道与第一管道和第二管道的三通连接且在连接处设置有切换阀，当第一管道与添加管道连通时，切换阀将第二管道与添加管道断开;当第二管道与添加管道连通时，切换阀将第一管道与添加管道断开。
优选地，加氯设备还包括与切换阀信号连接的用于控制切换阀执行切换工作的第一控制系统、设于第一管道和第二管道上的分别用于检测第一储氯装置和第二储氯装置中氯气压力信息的第一压力传感器和第二压力传感器，第一压力传感器和第二压力传感器分别与第一控制系统信号连接。当第一压力传感器检测到第一储氯装置的氯气压力低于设定值时，第一压力传感器将该压力信息发送至第一控制系统，第一控制系统根据该信息控制切换阀将第一管道与添加管道断开，并将第二管道与添加管道连通，当第二压力传感器检测到第二储氯装置的氯气压力低于设定值时，第二压力传感器将该压力信息发送至第一控制系统，第一控制系统根据该信息控制切换阀将第二管道与添加管道断开，并将第一管道与添加管道连通。
优选地，加氯设备还包括用于在第一储氯装置或第二储氯装置中的氯气含量低于设定值时发出报警信息以提醒用户向第一储氯装置或第二储氯装置中添加氯气的报警装置。
优选地，报警装置包括第一报警器和第二报警器、分别与第一报警器和第二报警器信号连接并用于控制第一报警器和第二报警器工作的第二控制系统、用于分别监测第一储氯装置和第二储氯装置重量的第一测重器和第二测重器，第一测重装置和第二测重装置分别与第二控制系统信号连接。当第一测重装置测得的重量信息低于设定值时，第一测重装置将该重量信息发送至第二控制系统，第二控制系统根据该重量信息控制第一报警器工作以发出报警信息，提醒用户向第一储氯装置中添加氯气;当第二测重装置测得的重量信息低于设定值时，第二测重装置将该重量信息发送至第二控制系统，第二控制系统根据该重量信息控制第二报警器工作以发出报警信息，提醒用户向第二储氯装置中添加氯气。
优选地，第一测重装置和第二测重装置均为液压测重装置，且第一测重装置和第二测重装置分别垫设在第一储氯装置和第二储氯装置的底部。
优选地，第一储氯装置包括有多个相互串连的第一氯气罐和具有容纳多个第一氯气罐的第一容纳壳体，第二储氯装置包括有多个相互串连的第二氯气罐和具有容纳多个第二氯气罐的第二容纳壳体。
优选地，加氯设备还包括分别设于第一容纳壳体和第二容纳壳体内部的第一漏氯报警仪和第二漏氯报警仪。
优选地，加氯设备还包括分别与第一容纳壳体和第二容纳壳体上部的第一收集箱和第二收集箱，第一收集箱和第二收集箱分别与第一容纳壳体和第二容纳壳体连通设置，且在连接处分别设置有第一风机和第二风机。当氯气发生泄漏时，漏氯检测仪发出报警，分别启动第一风机和第二风机，将泄露的氯气分别输送至第一收集箱和第二收集箱中，该第一收集箱和第二收集箱设有碱性液，输送来的氯气与该碱性液会发生中和反应，以消除氯气，避免造成人员伤害。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：
本实用新型的含氨氮废水再生处理系统的加氯设备中氯气储放装置包含了两组储氯装置(即第一储氯装置和第二储氯装置)，并通过切换阀的自动化切换设置(通过压力感应器、第一控制系统与切换阀的配合信号连接来实现自动切换)，在两组储氯装置中的一组氯气不够时，将另一组与添加管道接通(即将另一组储氯装置与废水处理系统接通)，保证加氯设备的连续加氯，即保证了含氨氮废水再生处理系统的连续运行。此外，通过报警装置的设置，当切换阀将备用的储氯装置(第一储氯装置)与添加管道接通后，已用完的那组储氯装置(第一储氯装置)，重量过低，该报警装置则提醒用户添加氯气，这样在第二储氯装置的氯气用完之后，又可以再次切换到第一储氯装置。进一步地，本实用新型的加氯设备还设置有漏氯报警仪以及对泄露的氯气进行处理的处理机构(风机、收集箱等)，即可以提醒工作人员又可以避免氯气造成人员伤害。本实用新型的加氯设备控制方便，使用安全，维护简单，能够连续运行且可靠。
