申请日1996.12.20
公开(公告)日1998.05.06
IPC分类号C02F11/12; B01D35/02
摘要
一种污泥脱水机的过滤筛除筒装置,包括一座舱、一筛除筒、一传动装置及一输送管,筛除筒设在座舱的容室内且供输送泥团及馀水的输送管由其穿口插置入内,筛除筒有一侧板及侧环在端缘处固接的圆杆,圆杆外周覆绕一筛网,筛除筒的侧板与传动装置的传动轴固接,另一侧的侧环跨置在辅转轮上,使筛除筒在座舱内转动,将馀水及污泥团间挟带的水直接由筛网滤除,减少滤布重力脱水的透水负荷,以提高污泥饼的干燥程度。
権利要求書
1、一种污泥脱水机的过滤筛除筒装置，包括一个传动装置、一个输送调理 槽内的污泥团及馀水的输送管及一个受传动装置驱动回转的过滤筛除筒，过滤筛 除筒下方设有上滤布及与上滤布叠覆的下滤布，其特征在于：
还包括一个座舱，座舱是一个顶面透空、内部具一个容室的座体，座舱一侧 靠近中央的位置处设有一个轴枢孔，另一侧设有一个穿孔，在容室一侧底面设有 一个与上滤布对应的下落口，另一侧设有一个排水口;
所述传动装置设置在座舱的外侧，而且在容室另一侧底面以间距枢设两个辅 转轮;
所述筛筒枢设在座舱的容室内，包含一个侧板、数个圆杆、一个侧环及一个 筛网，圆杆一端间隔地固设在该侧板一面周侧，另一端与侧环的一侧缘固接，筛 网覆绕在圆杆外侧，筛除筒形成一个内部中空且一侧具有一个开口的筒体，筛除 筒一侧的侧板延伸设有一个回转轴，回转轴穿经轴枢孔而与传动装置形成连动， 另一侧的侧环跨置在所述辅转轮顶面;
所述输送管末段穿经座舱的穿孔，容置在所述筛除筒内。
2、如权利要求1所述的污泥脱水机的过滤筛除筒装置，其特征在于：
所述座舱顶面端缘设有一个封盖。
3、如权利要求1所述的污泥脱水机的过滤筛除筒装置，其特征在于：
所述座舱的容室顶部跨置一个喷水管，喷水管位于所述筛除筒上方。
4、如权利要求1所述的污泥脱水机的过滤筛除筒装置，其特征在于：
所述筛除筒的开口延伸连接一个导引环。
说明书
污泥脱水机的过滤筛除筒装置
本实用新型涉及一种污泥脱水机，特别是涉及一种能降低滤布的透水负荷， 提高污泥饼乾燥度的污泥脱水机的过滤筛除筒装置。
如图1所示，是台湾新型专利公告第252474号的污泥脱水机10，其将欲排除 的废水及凝结剂倒入调理槽11内搅拌，等废水内所含的金属或杂质等污泥凝结成 污泥团后，将该污泥团及馀水导入离心筒12内，该污泥团及馀水积留一定量后， 藉由离心筒12的回旋，慢慢地下落至上滤布13顶面，而上滤布13是卷绕在滚轮组 14上，随滚轮组14转动而以顺时针方向行进，且表面布设有微小的网洞，使得随 污泥团下落的馀水利用重力作用，直接由上滤布13的网洞滴落，完成第一道重力 脱水的程序，然后，顺着上滤布13的行进，下落至下滤布15上的污泥团，就完成 第二道重脱力脱水的程序，污泥团进入上、下滤布13、15的夹缝中，经滚轮组14 的夹压，将污泥团内所含的间隙水排出，形成方便处理的污泥饼。但是，上述构 件及动作虽然可以达到分离污泥及水份的目的，却存在以下缺点：
因为离心筒12的作用，只是藉由其回旋转动的离心力，将污泥团及馀水慢慢 地释落在上滤布13顶面，使污泥团及馀水随上滤布13的行进，再下落至下滤布15 上，将伴随污泥团的馀水，藉由重力作用，直接由上、下滤布13、15的网洞释离， 因此，可知污泥脱水机10的第一道及第二道脱水程序，都是在上、下滤布13、 15上完成，所以，上、下滤布13、15必须承担重力脱水时，荷重比值相当大的馀 水及污泥团所带来的透水负荷，使得上、下滤布13、15因长期承受水负荷，而变 形、毁损，不但降低上、下滤布13、15的使用寿命及透水率，且使滚轮组14的压 缩效果减小，造成污泥饼仍具有相当的含水比例，而上、下滤布13、15成本昂贵， 因此使加工成本增加。
本实用新型的目的在于提供一种能减少该滤布重力脱水的透水负荷，延长使 用寿命，并提高污泥饼干燥程度的污泥脱水机的过滤筛除筒装置。

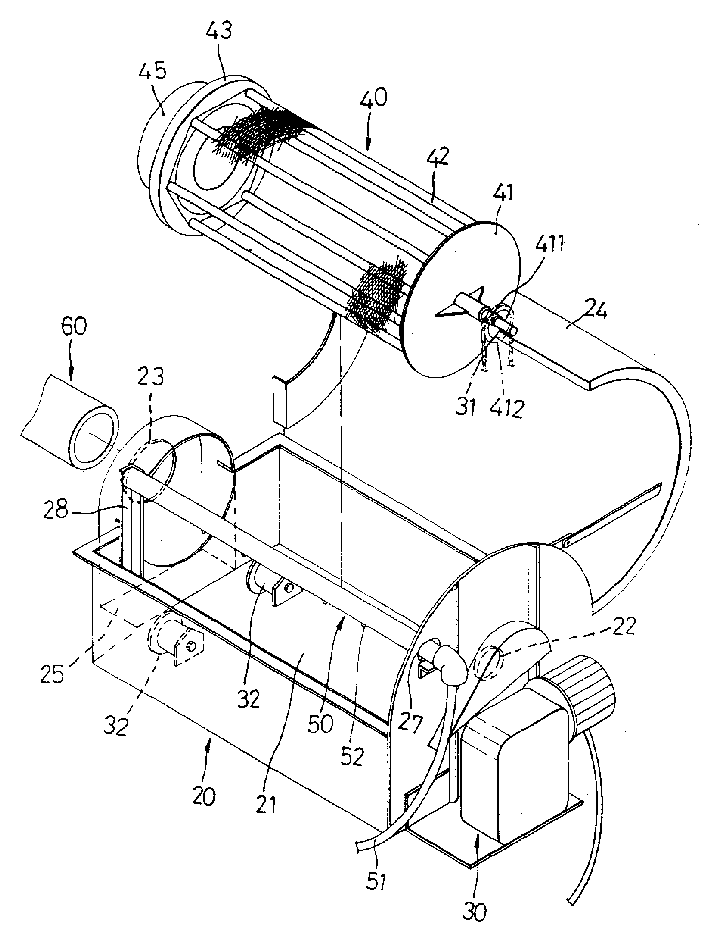

本实用新型污泥脱水机的过滤筛除筒装置，包括一个座舱、一个筛除筒、一 个传动装置及一个输送管，该筛除筒枢置在座舱的容室内，可供输送污泥团及馀 水的输送管由其穿口插置入内，筛除筒由一个侧板及侧环在端缘下固接数个圆杆， 以及在该圆杆外周覆绕一个筛网而成，且该筛除筒一侧的侧板与该传动装置的传 动轴固接，另一侧的侧环则跨置在一个辅转轮上，使该筛除筒经由该传动装置驱 动，而在该座舱内回旋转动，将馀水直接由该筛网滤除，同时使污泥团间挟带的 水份，随着筛除筒的回旋转动而被甩落出，而完成第一道滤水步骤，所以，当该 负水量已大量减少的污泥团下落至该下滤布上时，不但可以减少该下滤布重力脱 水的透水负荷，提高使用寿命外，同时使该污泥饼的干燥程度提高，增加使用上 的方便及实用性。
本实新型的具体结构如下：
本实用新型的污泥脱水机的过滤筛除筒装置，包括一个传动装置、一个输送 调理槽内的污泥团及馀水的输送管及一个受传动装置驱动回转的过滤筛除筒，过 滤筛除筒下方设有上滤布及与上滤布叠覆的下滤布，其特征在于：
还包括一个座舱，座舱是一个顶面透空、内部具一个容室的座体，座舱一侧 靠近中央的位置处设有一个轴枢孔，另一侧设有一个穿孔，在容室一侧底面设有 一个与上滤布对应的下落口，另一侧设有一个排水口;
所述传动装置设置在座舱的外侧，而且在容室另一侧底面以间距枢设两个辅 转轮;
所述筛筒枢设在座舱的容室内，包含一个侧板、数个圆杆、一个侧环及一个 筛网，圆杆一端间隔地固设在该侧板一面周侧，另一端与侧环的一侧缘固接，筛 网覆绕在圆杆外侧，筛除筒形成一个内部中空且一侧具有一个开口的筒体，筛除 筒一侧的侧板延伸设有一个回转轴，回转轴穿经轴枢孔而与传动装置形成连动， 另一侧的侧环跨置在所述辅转轮顶面;
所述输送管末段穿经座舱的穿孔，容置在所述筛除筒内。
所述的污泥脱水机的过滤筛除筒装置，其特征在于：
所述座舱顶面端缘设有一个封盖。
所述的污泥脱水机的过滤筛除筒装置，其特征在于：
所述座舱的容室顶部跨置一个喷水管，喷水管位于所述筛除筒上方。
所述的污泥脱水机的过滤筛除筒装置，其特征在于：
所述筛除筒的开口延伸连接一个导引环。
