申请日1995.06.27
公开(公告)日1996.11.13
IPC分类号C02F11/02
摘要
一种污泥脱水机的滤布的清洗装置，包括一组平行垂直固定在上下滤布工作面一侧的侧板，两侧板间固定一个固定段，该固定段一端固定在一侧板上并与进水管连接、另一端顺序连接旋转筒及喷水管，喷水管设有径向喷嘴，其背向旋转筒的一端设有轴杆，该轴杆穿过另一侧板与往复机构连接，利用往复机构带动喷水管往复摆动，喷嘴随着呈扇形摆动并以高压迅速喷水，以清洗行进中的滤布，提高清洗效果及降低清洗的用水量。
権利要求書
1.一种污泥脱水机的滤布的清洗装置，包括一组相对平行的垂直 固定在上、下滤布的工作面一侧的侧板，其特征在于：
该组侧板在板面相对位置处分别固定有一个法兰盘，该组侧板之 间顺序地设有一个固定段、一个旋转筒及一个喷水管;
该固定段是一个中空管体，其一个侧端与其中一个侧板的法兰盘 固定连接，该侧端并与一个进水管连接，其另一端设有一个管接段;
该旋转筒是一个两侧穿通的中空筒体，其相对于该固定段的管接 段的一侧设有一个快速接头，另一侧内部设有螺纹连接段;
该喷水管是一侧为中空侧、另一侧为封闭侧的管体，该中空侧上 设有一个螺纹段，该螺纹段与该旋转筒的螺纹连接段啮合，该喷水管 在管身上设有一个径向喷嘴，该封闭侧上则固定有一轴杆，该轴杆往 前伸展穿过另一个侧板的法兰盘并与一个往复机构固定连接。
2.按权利要求1所述的污泥脱水机的滤布的清洗装置，其特征在 于：
该往复机构设有一个马达，该马达的输出轴上固定一个转盘，该 转盘上设有一个偏心枢杆，该偏心枢杆枢接一个拉杆从而带动一个臂 杆摆动，该臂杆顶部具有一个与该喷水管的轴杆固定连接的轴座。
3.按权利要求1所述的污泥脱水机的滤布的清洗装置，其特征在 于：
该往复机构是一个旋转汽缸。
说明书
污泥脱水机的滤布清洗装置
本实用新型涉及一种污泥脱水机的滤布清洗装置，特别是涉及一 种滤布清洗效果佳、用水量少的污泥脱水机的滤布清洗装置。
如图1所示，一般的污泥脱水机的装置具有一个调理槽1，该调 理槽1将污泥加上凝集剂搅拌后送往离心脱水槽2，在离心脱水槽2 中通过旋转离心脱水，将部份水份甩落排出;经过一次脱水的污泥则 从离心脱水槽2送出而掉落到上滤布3的工作面上，该上滤布3通过 多个转轴4带动沿顺时针方向循环运动;上滤布3表面具有微小网洞， 使污泥的部份水份利用重力效果从微小的网洞滴落到设在上滤布3上 行段下方的水槽5内，是为重力脱水程序;经过两次脱水的污泥再顺 着上滤布3的行进掉落到与上滤布3相对而同速逆时针方向循环运动 的下滤布6上，污泥继续行进，进入上、下滤布36间的夹缝中，经多 个转轴4压榨脱水、剪切脱水而形成污泥饼，最后经由位于出口处的 上、下刮刀7、8将粘在上、下滤布36上的污泥2饼刮除，完成污泥脱 水的作业。
该上、下刮刀7、8虽然可将粘在上、下滤布3、6的工作面上的污 泥刮除，但是由于滤布表面具有细网洞，往往一些粘在滤布上的污泥 无法刮除干净，因而在上、下滤布3、6的预定部位分别设有滤布清 洗装置9。如图2所示，该滤布清洗装置9利用一根导管91将水导入 水管92中，该水管92上设有多个扇形喷嘴93，多个扇形喷嘴93朝向滤 布的工作面，藉由水压往下流出或往上喷出以清洗滤布，但是，这种 滤布清洗装置9仍存在下列缺点：一、以水本身的压力往下流出或往 上喷出，压力往往不够大，且由于喷嘴装设的角度常常无法将上、下 滤布清洗得很干净;二、必须利用多个喷嘴才能清洗滤布的整个工作 面，而从多个喷嘴所流出的水，经统计每八小时约需30～50吨，成本 花费高。
本实用新型的目的在于提供一种污泥脱水机的滤布清洗装置，要 求具有滤布清洗效果佳、清洗用水量少且可降低成本的优点。
本实用新型的污泥脱水机的滤布清洗装置，包括一组相对平行的 垂直固定在上、下滤布的工作面一侧的侧板，该组侧板在板面相对位 置处分别固定有一个法兰盘，该组侧板之间顺序地设有一个固定段、 一个旋转筒及一个喷水管;该固定段是一个中空管体，其一个侧端与 其中一个侧板的法兰盘固定连接，该侧端并与一个进水管连接，其另 一端设有一个管接段;该旋转筒是一个两侧穿通的中空简体，其相对 于该固定段的管接段的一侧设有一个快速接头，另一侧内部设有螺纹 连接段;该喷水管是一侧为中空侧、另一侧为封闭侧的管体，该中空 侧上设有一个螺纹段，该螺纹段与该旋转筒的螺纹连接段啮合，该喷 水管在管身上设有一个径向喷嘴，该封闭侧上则固定有一轴杆，该轴 杆往前伸展穿过另一个侧板的法兰盘并与一个往复机构固定连接。利 用该往复机构带动喷水管及旋转筒作同步往复运动，使喷水管的喷嘴 呈扇形摆动，而进水管导入的水流则从喷嘴以高压迅速喷出，横向清 洗行进行中的滤布。
本实用新型的其它特征在于描述如下。

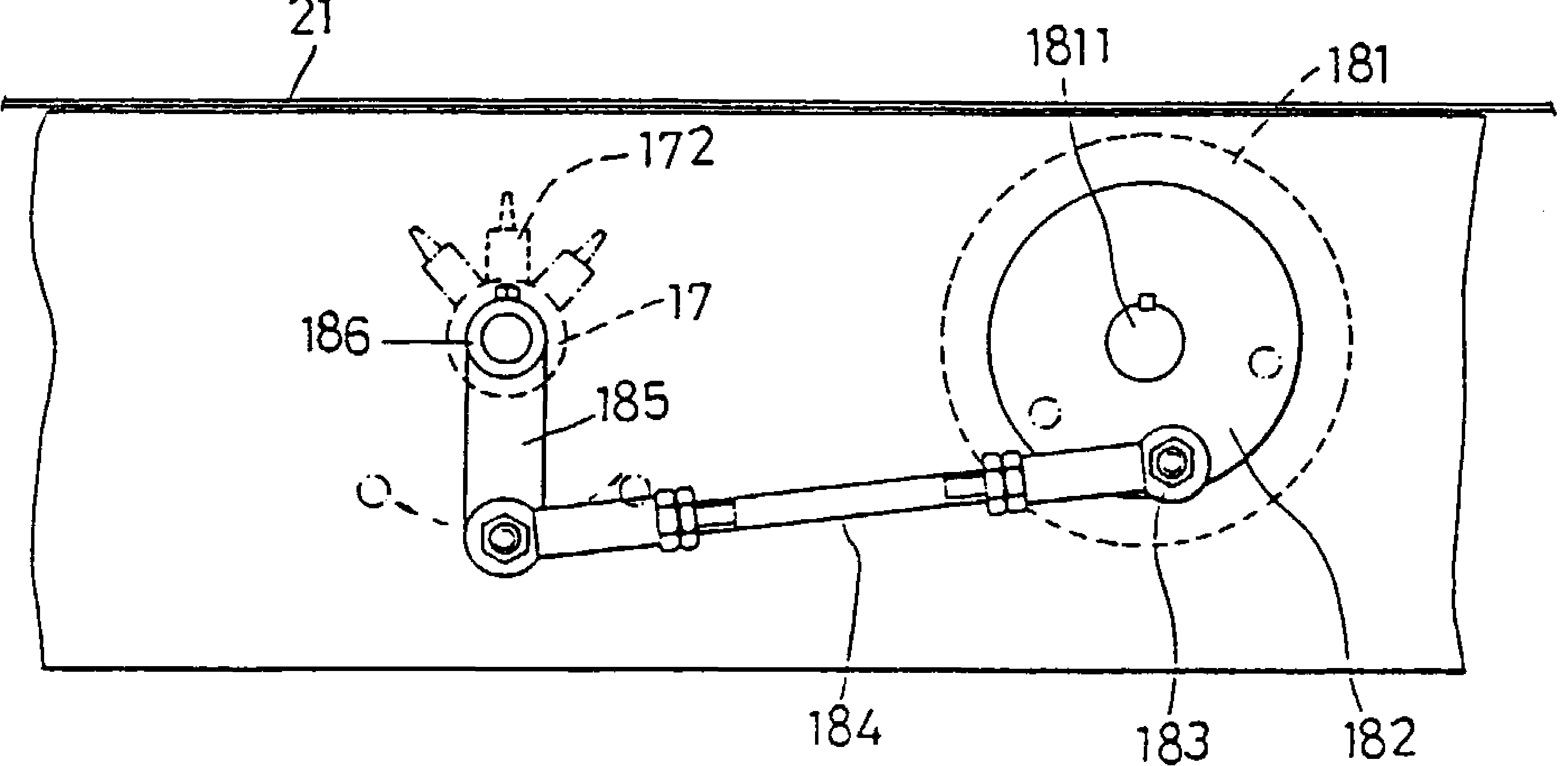

该往复机构设有一个马达，该马达的输出轴上固定一个转盘，该 转盘上设有一个偏心枢杆，该偏心枢杆枢接一个拉杆从而带动一个臂 杆摆动，该臂杆顶部具有一个与该喷水管的轴杆固定连接的轴座。该 往复机构可以是一个旋转汽缸。
