申请日2019.01.08
公开(公告)日2019.03.29
IPC分类号C02F9/10; C01D3/04; C01D3/14; C01D5/16
摘要
本发明公开了一种高盐废水精制工业盐装置，包括原水罐，所述原水罐通过第一水泵连通有臭氧氧化罐，所述臭氧氧化罐的出口处通过第二水泵连通有超滤单元，所述超滤单元的产水口通过管道连通有超滤产水罐，所述超滤产水罐通过第三水泵连通有第一保安过滤器，所述第一保安过滤器通过第四水泵连通有第一纳滤单元，所述第一纳滤单元的浓水口通过管道连通有第一纳滤浓水罐，第一纳滤浓水罐通过第五水泵连通有第二保安过滤器，所述第二保安过滤器通过第六水泵连通有第二纳滤单元，该高盐废水精制工业盐装置大大提高了精制工业盐的能力和效果，保证高盐废水的利用率，有效降低了企业废水处理成本，有助于企业的环保和工业管理。
权利要求书

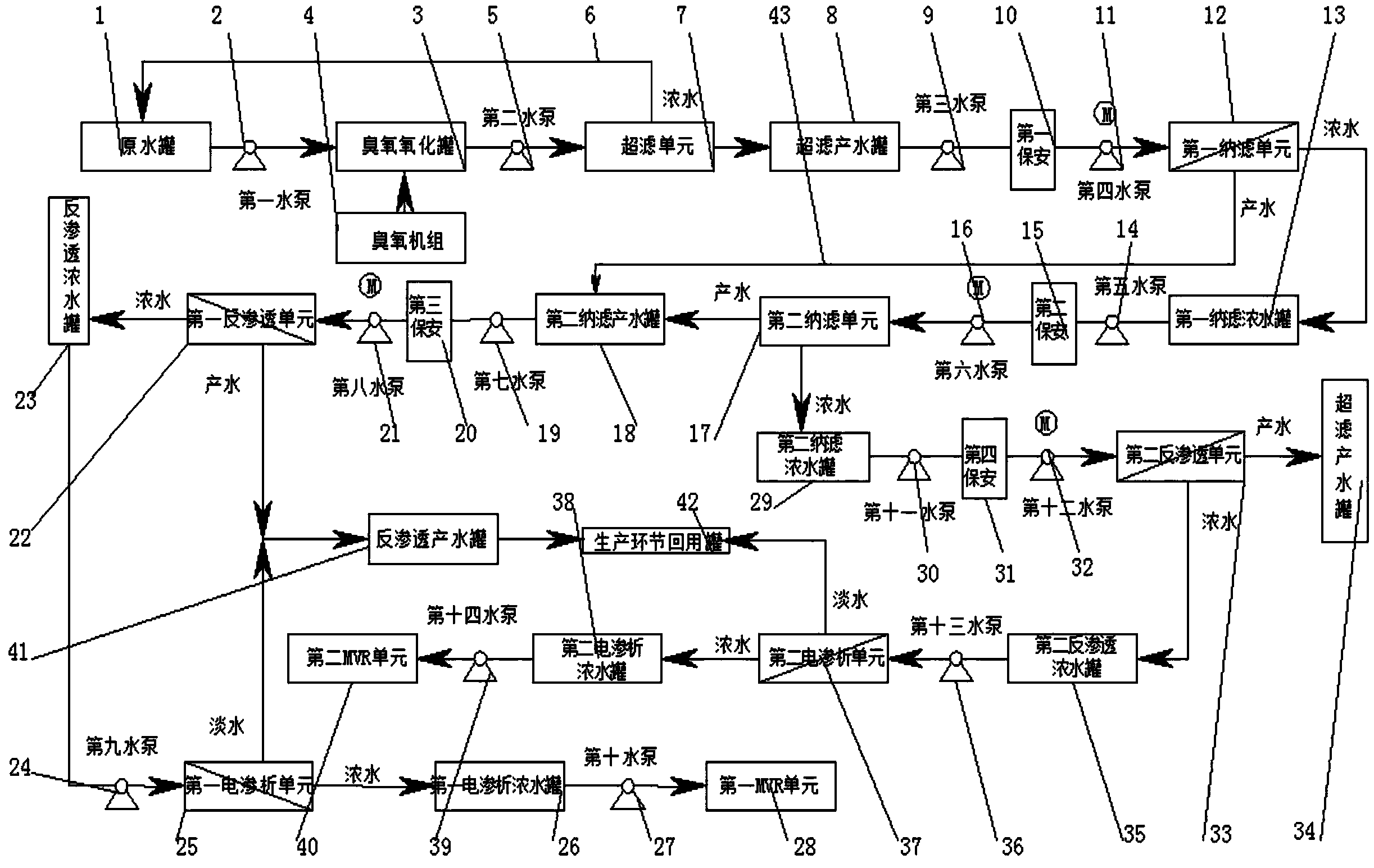

1.一种高盐废水精制工业盐装置，包括原水罐(1)，其特征在于：所述原水罐(1)通过第一水泵(2)连通有臭氧氧化罐(3)，所述臭氧氧化罐(3)的出口处通过第二水泵(5)连通有超滤单元(7)，所述超滤单元(7)的产水口通过管道连通有超滤产水罐(8)，所述超滤产水罐(8)通过第三水泵(9)连通有第一保安过滤器(10)，所述第一保安过滤器(10)通过第四水泵(11)连通有第一纳滤单元(12)，所述第一纳滤单元(12)的浓水口通过管道连通有第一纳滤浓水罐(13);
第一纳滤浓水罐(13)通过第五水泵(14)连通有第二保安过滤器(15)，所述第二保安过滤器(15)通过第六水泵(16)连通有第二纳滤单元(17)，所述第二纳滤单元(17)的产水口通过管道连通有第二纳滤产水罐(18)，所述第二纳滤产水罐(18)通过第七水泵(19)连通有第三保安过滤器(20)，第三保安过滤器(20)通过第八水泵(21)连通有第一反渗透单元(22)，第一反渗透单元(22)的产水口通过管道连通有反渗透产水罐(41)，所述反渗透产水罐(41)通过管道连通有生产环节回用罐(42)。
2.根据权利要求1所述的一种高盐废水精制工业盐装置，其特征在于：所述臭氧氧化罐(3)通过管道连通有臭氧机组(4)。
3.根据权利要求1所述的一种高盐废水精制工业盐装置，其特征在于：所述超滤单元(7)的浓水口通过第一循环管道(6)连通于原水罐(1)。
4.根据权利要求1所述的一种高盐废水精制工业盐装置，其特征在于：所述第一纳滤单元(12)的产水口通过第二循环管道(43)连通于第二纳滤产水罐(18)。
5.根据权利要求1所述的一种高盐废水精制工业盐装置，其特征在于：所述第一反渗透单元(22)的浓水口通过管道连通有反渗透浓水罐(23)，所述反渗透浓水罐(23)通过第九水泵(24)连通有第一电渗析单元(25)，所述第一电渗析的那元(25)的浓水口通过管道连通有第一电渗析浓水罐(26)，所述第一电渗析浓水罐(26)通过第十水泵(27)连通有第一MVR单元(28)。
6.根据权利要求5所述的一种高盐废水精制工业盐装置，其特征在于：所述第一电渗析单元(25)的淡水口通过管道连通于反渗透产水罐(41)。
7.根据权利要求1所述的一种高盐废水精制工业盐装置，其特征在于：所述第二纳滤单元(17)的浓水口通过管道连通有第二纳滤浓水罐(29)，所述第二纳滤浓水罐(29)通过第十一水泵(30)连通有第四保安过滤器(31)，所述第四保安过滤器(31)通过第十二水泵(32)连通有第二反渗透单元(33)，所述第二反渗透单元(33)的产水口通过管道连通有超滤产水罐(34)，所述第二反渗透单元(33)的浓水口通过管道连通有第二反渗透浓水罐(35)，所述第二反渗透浓水罐(35)通过第十三水泵(36)连通有第二电渗析单元(37)，所述第二电渗析单元(37)的淡水口通过管道连通有生产环节回用罐(42)，所述第二电渗析单元(37)的浓水口通过管道连通有第二电渗析浓水罐(38)，所述第二电渗析浓水罐(38)通过第十四水泵(39)连通有第二MVR单元(40)。
8.根据权利要求7所述的一种高盐废水精制工业盐装置，其特征在于：所述第一反渗透单元(22)和第二反渗透单元(33)均采用陶氏RO反渗透膜。
9.根据权利要求5或7所述的一种高盐废水精制工业盐装置，其特征在于：所述第一电渗析单元(25)和第二电渗析单元(37)采用的电渗析膜片为均相离子交换膜。
说明书
一种高盐废水精制工业盐装置
技术领域
本发明涉及废水制盐技术领域，具体为一种高盐废水精制工业盐装置。
背景技术
前在高盐废水零排放治理领域，大范围的面向在西北等缺少地区以及部分沿海但无自然水体接收污水的区域。这部分地区实施污水零排放技术有利的保障了当地的水体环境，遏制了水污染事故的发生。当前的面临的问题是，很多企业的循环冷却水场排污水、反渗透制水装置产生的浓水，通过零排放设施处理后，大量的产生了混合盐(杂盐)，普遍盐纯度不高，没有可再利用的价值，因此采用一种高效分盐的技术，提取内部高纯度的盐类是很具有经济价值的。
目前高盐废水精制工业盐技术尚无相关技术方案，尤其是对于循环冷却水场排污水、反渗透制水装置产生的浓水，而浓水已经经过处理脱出了钙镁离子，仅仅有粗分盐技术，分离的盐类纯度不高，氯化钠和硫酸钠的纯度只有80%左右，工业化使用的价值很低，不利于高盐废水的处理和利用，经济效益低，环保代价高，不利于企业管理和发展。
发明内容
本发明的目的在于提供一种高盐废水精制工业盐装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种高盐废水精制工业盐装置，包括原水罐，所述原水罐通过第一水泵连通有臭氧氧化罐，所述臭氧氧化罐的出口处通过第二水泵连通有超滤单元，所述超滤单元的产水口通过管道连通有超滤产水罐，所述超滤产水罐通过第三水泵连通有第一保安过滤器，所述第一保安过滤器通过第四水泵连通有第一纳滤单元，所述第一纳滤单元的浓水口通过管道连通有第一纳滤浓水罐;
第一纳滤浓水罐通过第五水泵连通有第二保安过滤器，所述第二保安过滤器通过第六水泵连通有第二纳滤单元，所述第二纳滤单元的产水口通过管道连通有第二纳滤产水罐，所述第二纳滤产水罐通过第七水泵连通有第三保安过滤器，第三保安过滤器通过第八水泵连通有第一反渗透单元，第一反渗透单元的产水口通过管道连通有反渗透产水罐，所述反渗透产水罐通过管道连通有生产环节回用罐。
优选的，所述臭氧氧化罐通过管道连通有臭氧机组。
优选的，所述超滤单元的浓水口通过第一循环管道连通于原水罐。
优选的，所述第一纳滤单元的产水口通过第二循环管道连通于第二纳滤产水罐。
优选的，所述第一反渗透单元的浓水口通过管道连通有反渗透浓水罐，所述反渗透浓水罐通过第九水泵连通有第一电渗析单元，所述第一电渗析的那元的浓水口通过管道连通有第一电渗析浓水罐，所述第一电渗析浓水罐通过第十水泵连通有第一MVR单元。
优选的，所述第一电渗析单元的淡水口通过管道连通于反渗透产水罐。
优选的，所述第二纳滤单元的浓水口通过管道连通有第二纳滤浓水罐，所述第二纳滤浓水罐通过第十一水泵连通有第四保安过滤器，所述第四保安过滤器通过第十二水泵连通有第二反渗透单元，所述第二反渗透单元的产水口通过管道连通有超滤产水罐，所述第二反渗透单元的浓水口通过管道连通有第二反渗透浓水罐，所述第二反渗透浓水罐通过第十三水泵连通有第二电渗析单元，所述第二电渗析单元的淡水口通过管道连通有生产环节回用罐所述第二电渗析单元的浓水口通过管道连通有第二电渗析浓水罐，所述第二电渗析浓水罐通过第十四水泵连通有第二MVR单元。
优选的，所述第一反渗透单元和第二反渗透单元均采用陶氏RO反渗透膜。
优选的，所述第一电渗析单元和第二电渗析单元采用的电渗析膜片为均相离子交换膜。
与现有技术相比，本发明的有益效果是：该高盐废水精制工业盐装置可以对还有氯化钠与硫酸钠的高盐废水进行处理，且达到目前工艺技术的最大分离能力，两者分离程度高能够制取符合国家标准的工业二级盐，可作为副产品，应用于氯碱、离子膜法制碱、印染等行业，变废为宝，产生一定的经济价值，同时分离过程中产生的淡水可以回流到生产环节再利用，大大提高了精制工业盐的能力和效果，保证高盐废水的利用率，有效降低了企业废水处理成本，有助于环保和工业管理。
