申请日2018.01.20
公开(公告)日2018.10.19
IPC分类号B01D50/00; C02F1/04
摘要
本实用新型公开了一种具有水处理功能的废气处理设备，包括箱体，所述箱体的底面固定连接有底座，所述底座的上表面固定连接有固定块，所述固定块的上表面固定连接有第一水泵，所述固定块位于箱体的右侧，所述底座的上表面固定连接有加热仓，所述加热仓位于箱体的右侧，所述箱体左侧面的上部固定连接有放置板，所述放置板的上表面固定连接有第二水泵，所述第二水泵的输出端固定连通排水管，所述排水管远离第二水泵的一端贯穿箱体并延伸至箱体的内部，所述排水管的底面固定连通有喷水头，所述箱体的右侧面固定连通有进气管。该具有水处理功能的废气处理设备，通过结构配合能够实现水处理功能，增加了废气处理设备的使用价值。
权利要求书

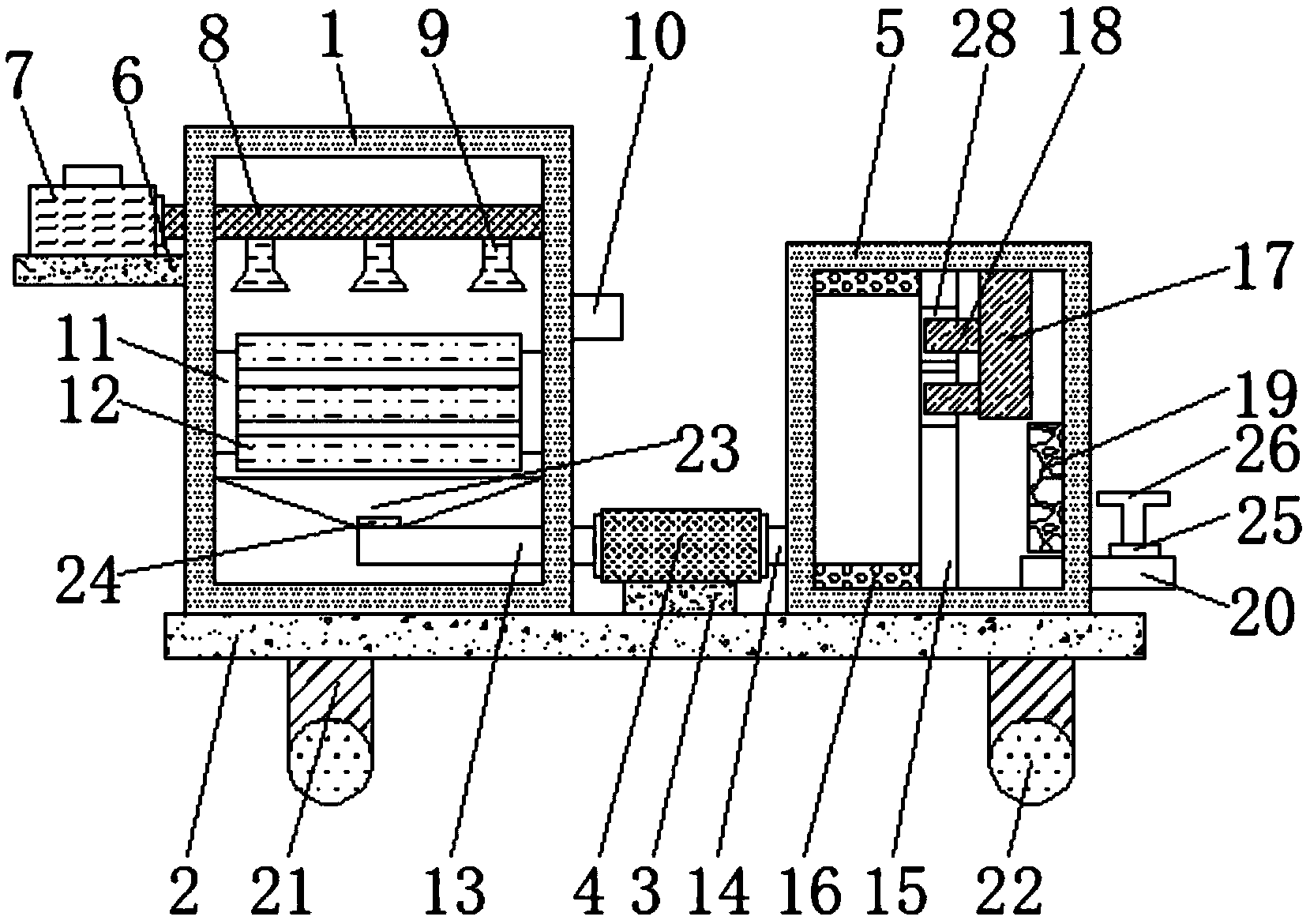

1.一种具有水处理功能的废气处理设备，包括箱体(1)，其特征在于：所述箱体(1)的底面固定连接有底座(2)，所述底座(2)的上表面固定连接有固定块(3)，所述固定块(3)的上表面固定连接有第一水泵(4)，所述固定块(3)位于箱体(1)的右侧，所述底座(2)的上表面固定连接有加热仓(5)，所述加热仓(5)位于箱体(1)的右侧，所述箱体(1)左侧面的上部固定连接有放置板(6)，所述放置板(6)的上表面固定连接有第二水泵(7)，所述第二水泵(7)的输出端固定连通排水管(8)，所述排水管(8)远离第二水泵(7)的一端贯穿箱体(1)并延伸至箱体(1)的内部，所述排水管(8)的底面固定连通有喷水头(9)，所述箱体(1)的右侧面固定连通有进气管(10)，所述箱体(1)的内壁固定连接有两个相对称的固定杆(11)，每个所述固定杆(11)相对的一侧面均固定连接有过滤层(12)，所述第一水泵(4)的输出端固定连通有抽水管(13)，所述抽水管(13)的一端与箱体(1)的内部固定连通，所述第一水泵(4)的输出端固定连通有流水管(14)，所述流水管(14)的一端与加热仓(5)的内部固定连通，所述加热仓(5)的内顶壁和加热仓(5)的内底壁固定连接有固定柱(15)，所述固定柱(15)的左侧面固定连接有加热管(16)，且加热管(16)远离固定柱(15)的一端与加热仓(5)的内侧壁固定连接，所述固定柱(15)的外表面开设有通孔(28)，所述加热仓(5)的内顶壁固定连接有抽风箱(17)，所述抽风箱(17)的输出端固定连接有抽风管(18)，且抽风管(18)位于通孔(28)的内部，所述加热仓(5)的内侧壁固定连接有冷凝板(19)，所述加热仓(5)的内底壁固定连通有出水管(20)。
2.根据权利要求1所述的一种具有水处理功能的废气处理设备，其特征在于：所述底座(2)底面的四个边角处均固定连接有底脚(21)，每个所述底脚(21)的底面通过销轴固定铰接有脚轮(22)。
3.根据权利要求1所述的一种具有水处理功能的废气处理设备，其特征在于：所述过滤层(12)的数量至少有三个，且过滤层(12)位于箱体(1)的内部。
4.根据权利要求1所述的一种具有水处理功能的废气处理设备，其特征在于：所述抽水管(13)的一端固定连通有漏斗(23)，所述抽水管(13)的一端固定连接有过滤网(24)，且漏斗(23)的左右两端与箱体(1)的内壁相接触。
5.根据权利要求1所述的一种具有水处理功能的废气处理设备，其特征在于：所述出水管(20)的上表面固定连接有转轴(25)，且转轴(25)的内圈固定连接有旋转把手(26)，所述出水管(20)的内壁设置有挡板(27)，且旋转把手(26)的一端依次贯穿转轴(25)和出水管(20)并固定连接在挡板(27)的上表面。
6.根据权利要求1所述的一种具有水处理功能的废气处理设备，其特征在于：所述底座(2)的水平长度值大于箱体(1)和加热仓(5)的水平长度值，且箱体(1)的竖直长度值大于底座(2)的竖直长度值。
说明书
一种具有水处理功能的废气处理设备
技术领域
本实用新型涉及废气处理设备技术领域，具体为一种具有水处理功能的废气处理设备。
背景技术
废气是指人类在生产和生活过程中排出的有毒有害的气体，特别是化工厂、钢铁厂、制药厂以及炼焦厂和炼油厂等，排放的废气气味大，严重污染环境和影响人体健康。
而废气在处理时需要用到废气处理设备进行过滤处理，而现有的废气处理设备往往对废气处理不达标，不具备水处理功能，不能够使用水对废气进行处理，降低了废气处理设备的使用价值。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有水处理功能的废气处理设备，解决了不具备水处理功能的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种具有水处理功能的废气处理设备，包括箱体，所述箱体的底面固定连接有底座，所述底座的上表面固定连接有固定块，所述固定块的上表面固定连接有第一水泵，所述固定块位于箱体的右侧，所述底座的上表面固定连接有加热仓，所述加热仓位于箱体的右侧，所述箱体左侧面的上部固定连接有放置板，所述放置板的上表面固定连接有第二水泵，所述第二水泵的输出端固定连通排水管，所述排水管远离第二水泵的一端贯穿箱体并延伸至箱体的内部，所述排水管的底面固定连通有喷水头，所述箱体的右侧面固定连通有进气管，所述箱体的内壁固定连接有两个相对称的固定杆，每个所述固定杆相对的一侧面均固定连接有过滤层，所述第一水泵的输出端固定连通有抽水管，所述抽水管的一端与箱体的内部固定连通，所述第一水泵的输出端固定连通有流水管，所述流水管的一端与加热仓的内部固定连通，所述加热仓的内顶壁和加热仓的内底壁固定连接有固定柱，所述固定柱的左侧面固定连接有加热管，且加热管远离固定柱的一端与加热仓的内侧壁固定连接，所述固定柱的外表面开设有通孔，所述加热仓的内顶壁固定连接有抽风箱，所述抽风箱的输出端固定连接有抽风管，且抽风管位于通孔的内部，所述加热仓的内侧壁固定连接有冷凝板，所述加热仓的内底壁固定连通有出水管。
优选的，所述底座底面的四个边角处均固定连接有底脚，每个所述底脚的底面通过销轴固定铰接有脚轮。
优选的，所述过滤层的数量至少有三个，且过滤层位于箱体的内部。
优选的，所述抽水管的一端固定连通有漏斗，所述抽水管的一端固定连接有过滤网，且漏斗的左右两端与箱体的内壁相接触。
优选的，所述出水管的上表面固定连接有转轴，且转轴的内圈固定连接有旋转把手，所述出水管的内壁设置有挡板，且旋转把手的一端依次贯穿转轴和出水管并固定连接在挡板的上表面。
优选的，所述底座的水平长度值大于箱体和加热仓的水平长度值，且箱体的竖直长度值大于底座的竖直长度值。
(三)有益效果
本实用新型提供了一种具有水处理功能的废气处理设备，具备以下有益效果：
(1)该具有水处理功能的废气处理设备，通过底座底面的四个边角处均固定连接有底脚，能够使箱体和加热仓在工作时更加的稳定，提高了整体的稳定性，脚轮能够使整体进行移动，过滤层的数量至少有三个，能够使水和废气进行混合时对内部的杂质进行吸附，提高了过滤层的实用效果，漏斗和过滤网，过滤网能够进一步的对废气和水分混合物进行过滤，提高了废气过滤的效果，漏斗能够使过滤层过滤好的废气和水分接入抽水管的内部，提高了漏斗与过滤网的使用效果，提高了整体的实用效果。
(2)该具有水处理功能的废气处理设备，通过底座的水平长度值大于箱体和加热仓的水平长度值，能够增加底座的稳定性，提高了底座的实用效果，再通过箱体的竖直长度值大于底座的竖直长度值，能增加箱体内部的过滤量，提高了箱体的实用效果，设置转轴、旋转把手和挡板，首先由旋转把手的转动，能够使旋转把手在转轴的内圈进行空转，从而使出水管内部设置有的挡板进行旋转打开出水口，能够使加热仓内部的水分达到一定的量进行放出，增加了旋转把手、转轴和挡板的使用效果，通过结构配合能够实现水处理功能，增加了废气处理设备的使用价值。
